叶片是发起机等动力机械的关键部件，宽泛利用在航空航天、工业燃气轮机、舰船、风力发电等领域。叶片型面的曲线状态、造作精度和质量直接决定了发起机的安全机能和推动效能，但工业叶片作为典型的三维自由曲面零件，其高精度检测却一向是行业难题。

工业叶片尺寸较多，丈量复杂，传统方式已经不能满足日益增长的检测需要，在提质增效降成本的智造刷新趋向下，高效智能的丈量设备与专业分析软件应运而生。

本篇文章就为各人介绍3D激光扫描技术和RationalDMIS软件组合实现的智能叶片检测规划，若何以急剧的数字化伎俩，实现叶片型面和几何尺寸的可视化检测。

智能叶片检测规划

步步省心，操作如行云流水

01 高效建模

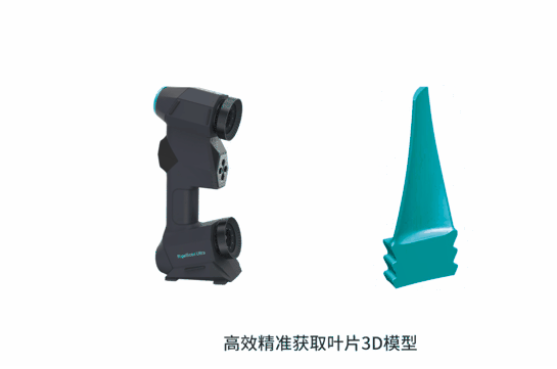

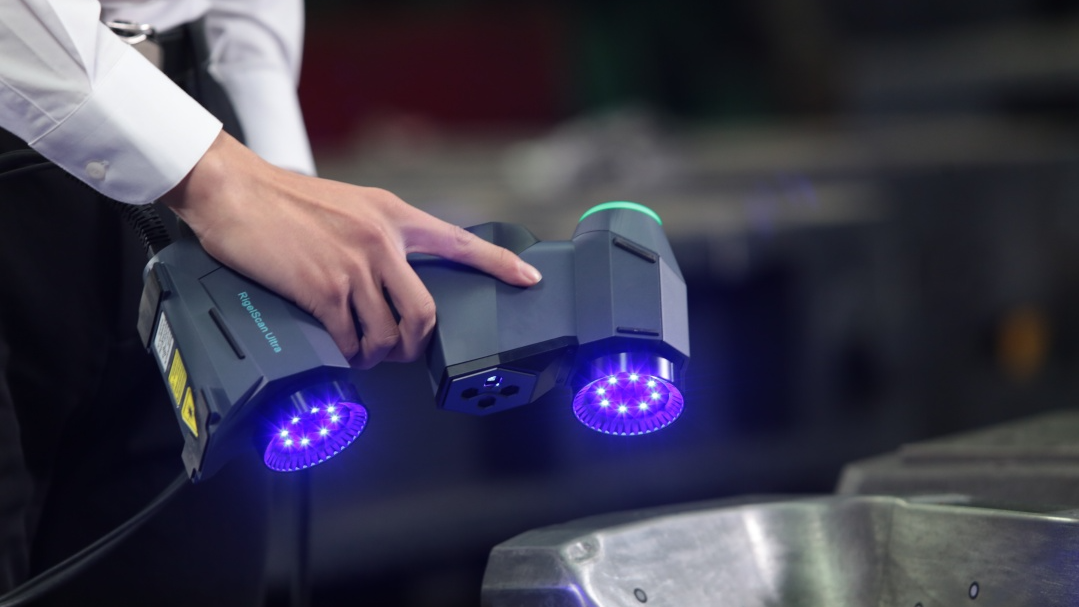

我们首先使用中观智能手持式激光3D扫描仪对叶片进行数据采集，它能以非接触的方式高效获取叶片3D点云数据，天生高精度模型。

02 智能检测

接下来，将叶片3D点云数据和原CAD数模一路导入到RationalDMIS软件中，通过叶片检测？槎砸镀兔嫖蟛睿ㄖ匾毯问蟛詈托挝晃蟛睿┙屑觳夥治。具体操作步骤如下：

第一步，先通过自界说截取叶片截面状态，来获取对应截面尺寸，蕴含叶片齐全的截面几何信息和基准信息。

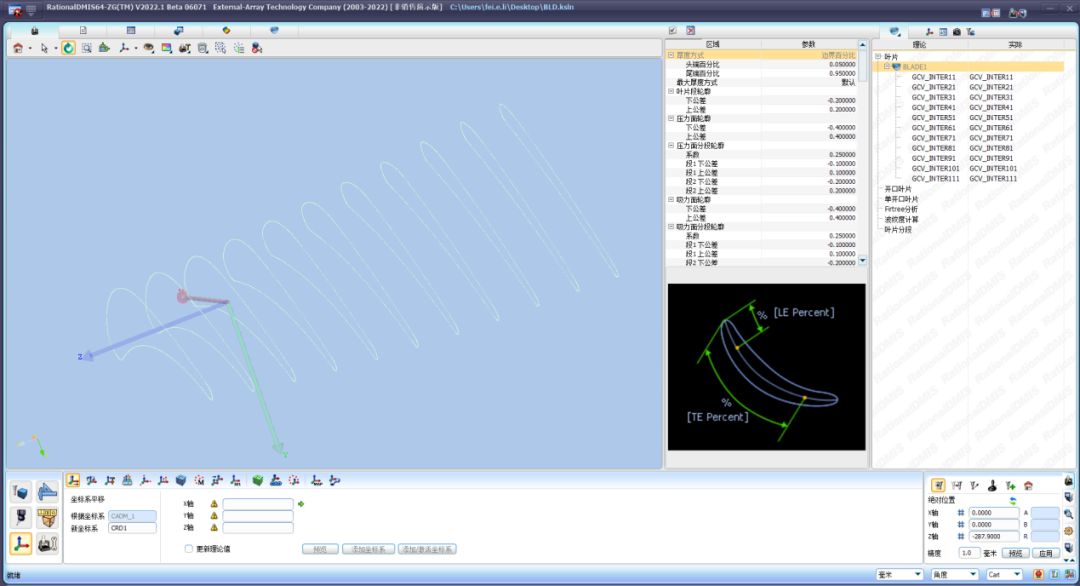

“图形区、数据区、操作区”三大区域实时关联，单一的鼠标点击拖拽便可轻松实现壮大职能。

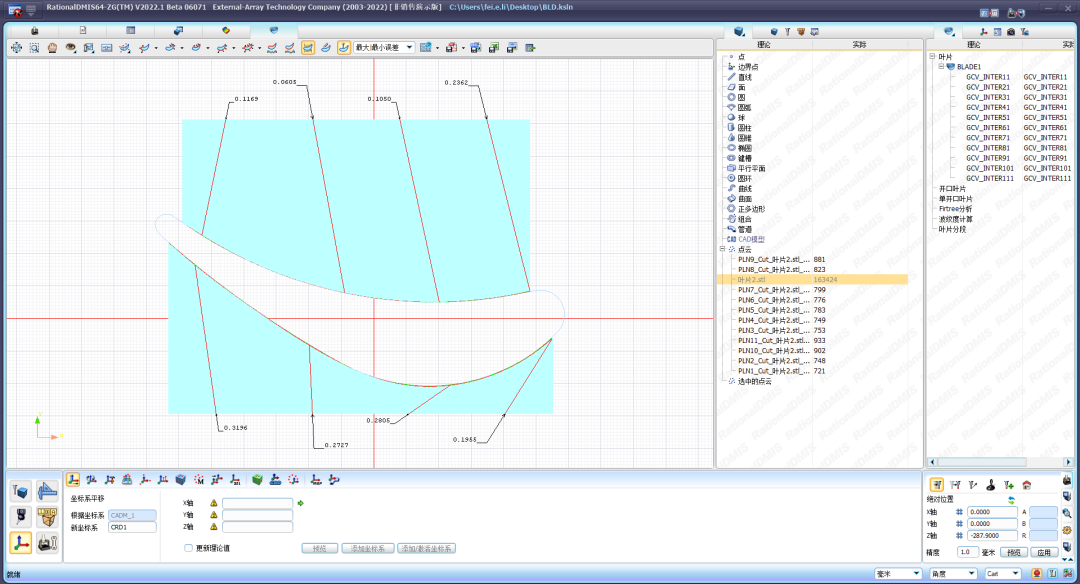

第二步，获得对应截面尺寸后， 在叶片分析窗口，可直观便捷地进行截面概括度分析，以及叶型特点参数和形位误差的分析评定。

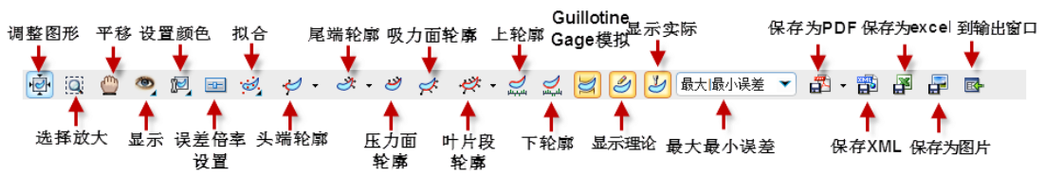

使用工具条图标即可快捷查看各段概括图形化标注的尺寸数据。

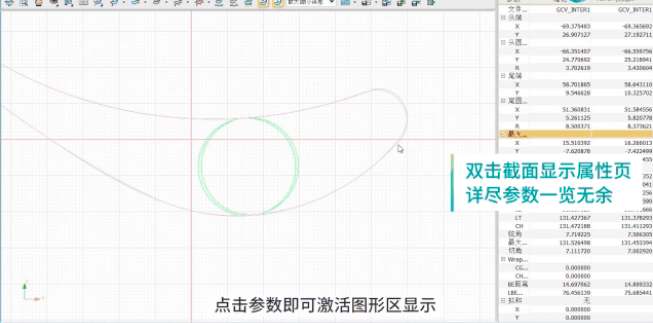

双击截面显示属性页，可查看详尽参数，点击参数即可激活图形区显示，直观了然。

Guillotine Gage仿照推算叶片误差。

第三步，尺寸丈量实现后，只需点击“保留”便能够自动天生图文并茂的丈量汇报。

软件内置丰硕多样的PDF汇报模板，满足各类叶片用户需要，同时也支持用户定造。

规划优势

01 3D激光扫描

与传统接触式丈量相比，中观智能手持式激光3D扫描仪在叶片数据采集方面拥有以下优势：

> 丈量便捷，速度快，最高可达210万次丈量/秒；

> 分辨率高，最高精度达0.01mm；

> 能够丈量叶片大部门特点参数；

> 无需传统CMM测头半径赔偿；

> 适应性强，可在各类复杂环境下矫捷使用；

> 无需检具，节俭守护和更新成本。

02 RationalDMIS

RationalDMIS叶片检测？槟谇队谌砑内部，能对叶片截面关合性线、开口叶片、榫优等参数进行分析，并为航空叶片的出产、检测、分析和建复提供专业的数据资料，它的特点如下：

> 软件界面简洁爽朗；

> 从丈量到输出汇报全过程图形可视化；

> 怪异“拖放式”操作，方便快捷；

> 同时占有CMM接触式和点云非接触式丈量职能；

> CAD职能壮大；

> 齐全、急剧的公差推算和丰硕多样的输出汇报。

结 语

“3D激光扫描技术和RationalDMIS软件组合而成的智能叶片检测规划，不只能够对整个叶片的几何状态进行评估分析，提供齐全的高精度检测数据，并且操作方式单一向观、高效便捷，能够极大地提升效能与产能，助力企业走上高质量的叶片智造之路。”
