一．布景介绍

在航空发起机中，叶片的表形几何尺寸决定着发起机的工作机能。随着航空发起机的机能日益提高，其几何状态复杂、尺寸跨度大、加工精度要求高档特点决定其成为了航空发起机中加工造作的难点，

同时也对航空发起机叶片加工质量检测精度和检测效能提出了更高要求。由于叶片的型面质量对飞机发起机的二次流损耗有较大影响，险些决定了能量转换效能。因而，对叶片型面的检测拥有极度沉要的意思。

目前中华人民共和国航空工业尺度对于叶片叶型的标注、公差与叶身的表表粗糙杜酌的是HB5674-98尺度，是由航空工业总公司1999-01-06日颁布，1999-03-01日执行的。

二．发起机叶片职能分类

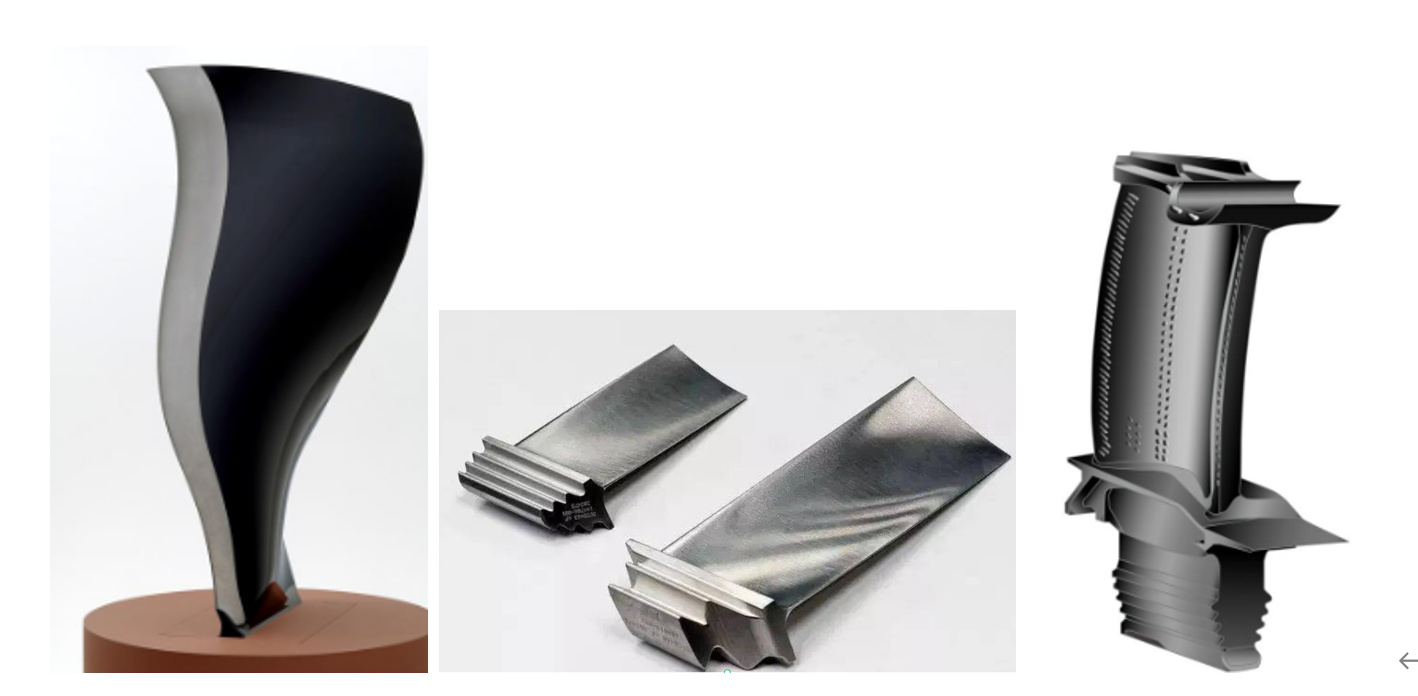

电扇叶片                             压汽机叶片                           涡轮叶片

?

三．配置规划

CROMA PLUS三坐标 +Rational DMIS+Blade？槟芄患本缍砸镀慕孛婀睾闲拖摺⒖谝镀㈤居诺戎匾问蟹治，并为航空叶片的出产、检测、分析和建复提供沉要的专业数据资料。

常见检测参数有，叶片截面型线的概括、头圆、尾圆数据、指定地位的厚度、现实叶片相对理论叶片的旋转及偏移等数据。

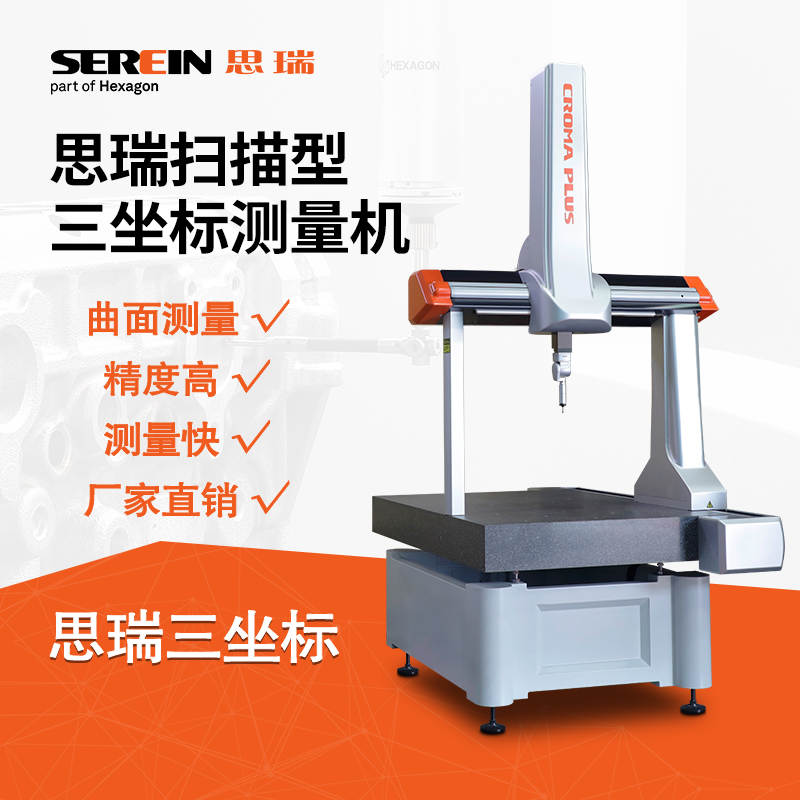

                                                               CROMA PLUS三坐标

?

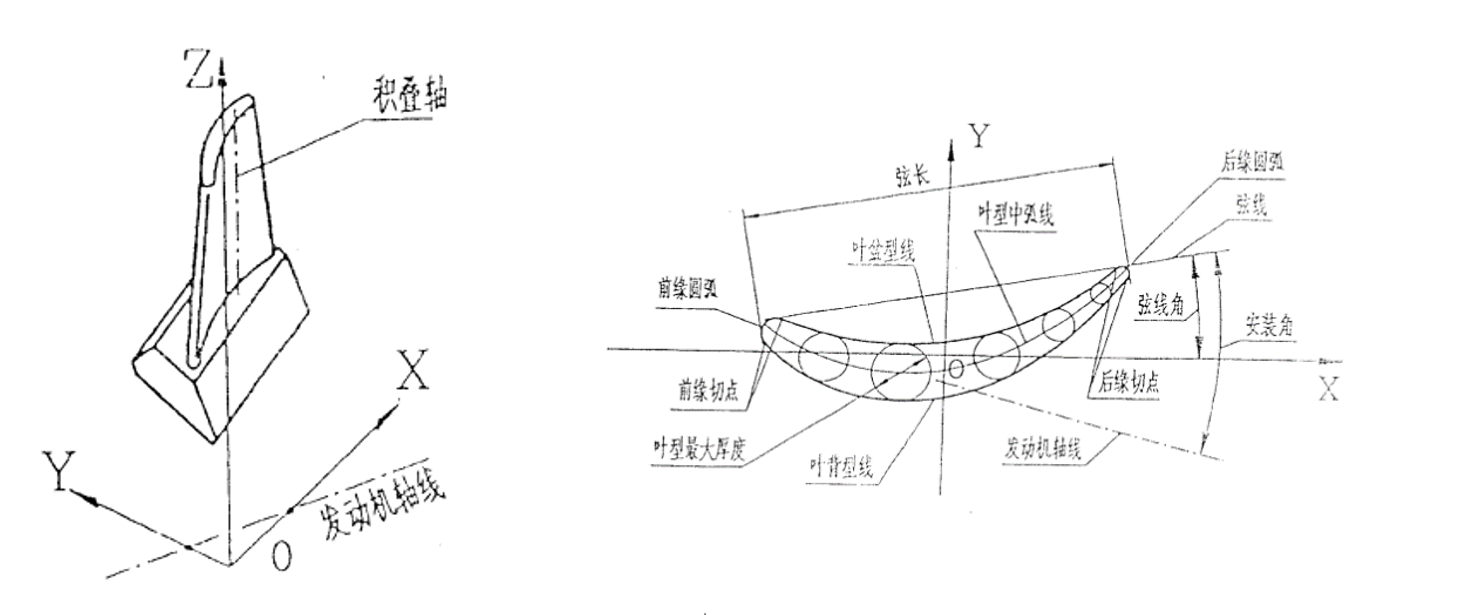

四．叶身坐标系的界说

在设计图样中

1：XOY面选为通过发起机轴线的水平面

2：Z轴垂直于发起机轴线但不愿定与发起机轴线订交，它以发起机半径增风雅向（向上）为正向。

3：X轴通常为平行于均匀弦线或平行于发起机轴线，并取由前缘到后缘的方向为正方向。它与发起机轴线的夹角通常应圆整到度。

4：Y轴正向由右手法令确定。

五．检测流程

一：凭据产品要求在三坐标大理石平台上装夹好产品，确；疾荒鼙坏沧，影响丈量。

二：导入数模，查抄数模的方向，X正通常为前缘到后缘指向方向，若不合，依照图纸进行旋转平移（部门会有叶形装置角）

三：成立坐标系，通常依照图纸基准要求3-2-1成立即可（常见在榫头部位），若无基准则必要用多点拟合进行迭代成立坐标系。

四：凭据图纸情况设置好剖面高度，在设计图样中，各剖面地位是由基准平面标注的距离所确定。

五：利用机关里的间断曲线职能，对于几层曲线进行延利益置。

由于前缘后缘半径幼，曲率大，天生点的方式能够选择等曲率。为相识除误差，扫描前必要关关测头赔偿。

对于扫描实现的曲线，必要进行裁剪机关现实叶片段，并进行测头赔偿偏移。

六：参数设置，拟合方式及汇报输出：

• 能够进行全局的公差设置，也能够用dmis语句进行单独节造。

• 能够选择对应的推算方式，如下图：切线弦长（Tangential Chord）

• 支持多种算法

• 支持汇报自界说输出

• 支掣髦种类型，多模板图文汇报输出

?

三坐标检测思路

1：叶片的丈量必要把稳产品摆放方向及数模的界说方向，依照要求选择好基准，指定的截面高度。

2：三次元丈量速度及密度肯定要设置好，在前后缘扫描中肯定要遵循慢速，点多。

3：对于分歧参数的推算了局肯定要把稳其对应的算法。
