媒介

钣金件存在易变形的问题，当我们进行钣金件批量检测时，变形量大时可能导致测针触碰不到测点，无法进行批量丈量，今天我们分享使用参考丈量解决此类问题。

幼瑞接到丈量工作，必要丈量下图所示迪胗金件折弯边平面度是否在公差要求内。

幼瑞在RationalDMIS2软件平别离在两个折弯边上各取3个点，机关平面后，运行丈量法式时，发现部门点无法在工件上触测到，软件提醒报错，如下图：

软件提醒无法触测到点，出现这种情况重要是由于钣金件壁厚薄，易弯折，当变形量大时，会出现现实地位与理论地位误差大，导致测针触测不到，如下图：

此时使用参考丈量可预防此问题。

参考丈量使用介绍

已知，钣金折弯边厚度2mm，触测点在1cmm地位处，梦想状态下测点地位如下图所示：

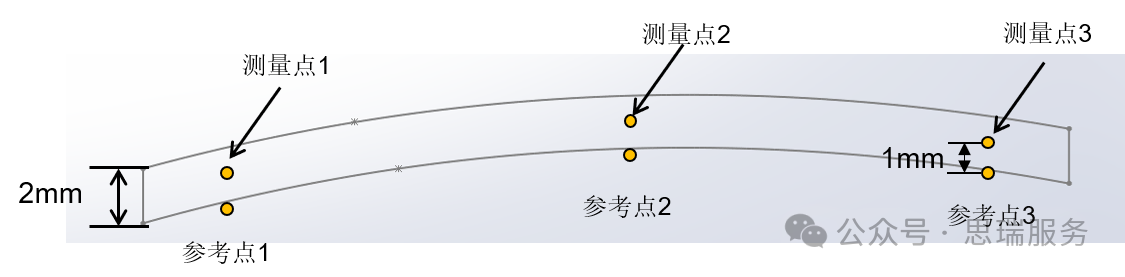

当钣金折弯边变形时，使用参考丈量在折弯边侧边设置一组参考点，使丈量点与参考点垂直间距1mm，通过调整逼近回退距离，只有参考点能触测到工件表表，丈量点就能够凭据与参考点的地位关系，在折弯边上触测，如下图：

参考丈量操作步骤如下：

第一步

首先在工件两侧界说使用“元素界说”职能别离界说3个点，并双击创建丈量点，如下图：

6个点的坐标地位如下表所示：

第二步

使用“元素界说”在工件两侧折弯边上别离界说3个测点，使每个测点相对于两侧测点Y坐标偏移1mm，如下图：

点7至点12的坐标地位如下表所示：

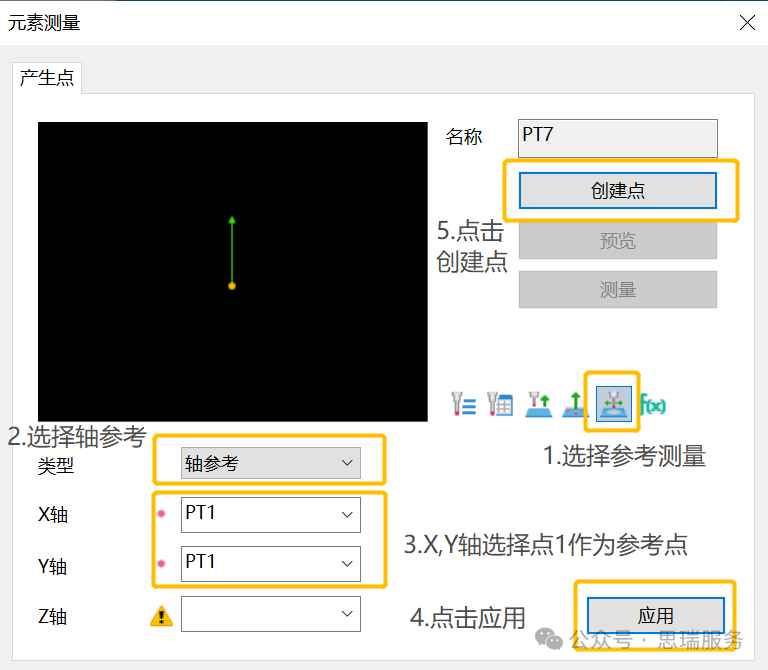

界说好之后，双击点7进入元素丈量界面，在此界面选择参考丈量职能，依照下图步骤设置参考点：

点8至点12依照一样操作步骤设置参考点，参考丈量点关系如下表所示：

幼瑞通过上述步骤设置好每两个点相对应的参考丈量关系后，实现工件的丈量。

以上就是关于RationalDMIS2中参考丈量的使用介绍。
