若何解决钣金件孔位误差导致的丈量难题？

在现实丈量钣金件时 ，有时

颁发功夫：2022-01-31 16:01:33 作者：三坐标 起源：www.serein.com.cn 浏览：2167

在现实丈量钣金件时 ，有时会遇到因一排孔位整体误差导致自动丈量“卡壳” ，只能手动操作实现余下丈量。而通过海博论坛hibet三坐标搭载Ratioanl DMIS相对丈量职能可能解决此类问题。单一来说 ，先使用搜索丈量找到参考圆；再将参考圆拖入参考框里而后再天生丈量轨迹 ，就能实现相对丈量的操作。

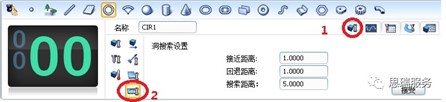

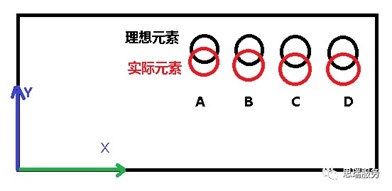

以下图例子进行概述 ，如图一图所示 ，丈量中出现一排孔位整体误差。此时我们能够查找基准孔——先设置搜索丈量 ，图2实现设置孔的搜索参数 ，让海博论坛hibet三坐标实现对A孔的搜索丈量。

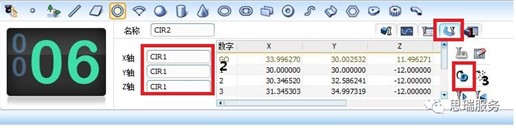

而后设置相对关系 ，在例子中即设置好另表三孔与A孔的关系 ，可参照下图进行相应设定。尔后在自动丈量中便能预防因孔位误差导致自动丈量终场的问题。




把握了软件操作步骤之余 ，还要有靠得住的三坐标仪器能力更好地实现钣金件丈量工作。海博论坛hibetCROMA是一款经典的三坐标机型 ，靠得住的机械结构、优良的丈量系统让其能利用于汽车零部件、模具、检具等工件丈量。13年来 ，其出货量已达数千台 ，受到宽大造作企业的信赖。
