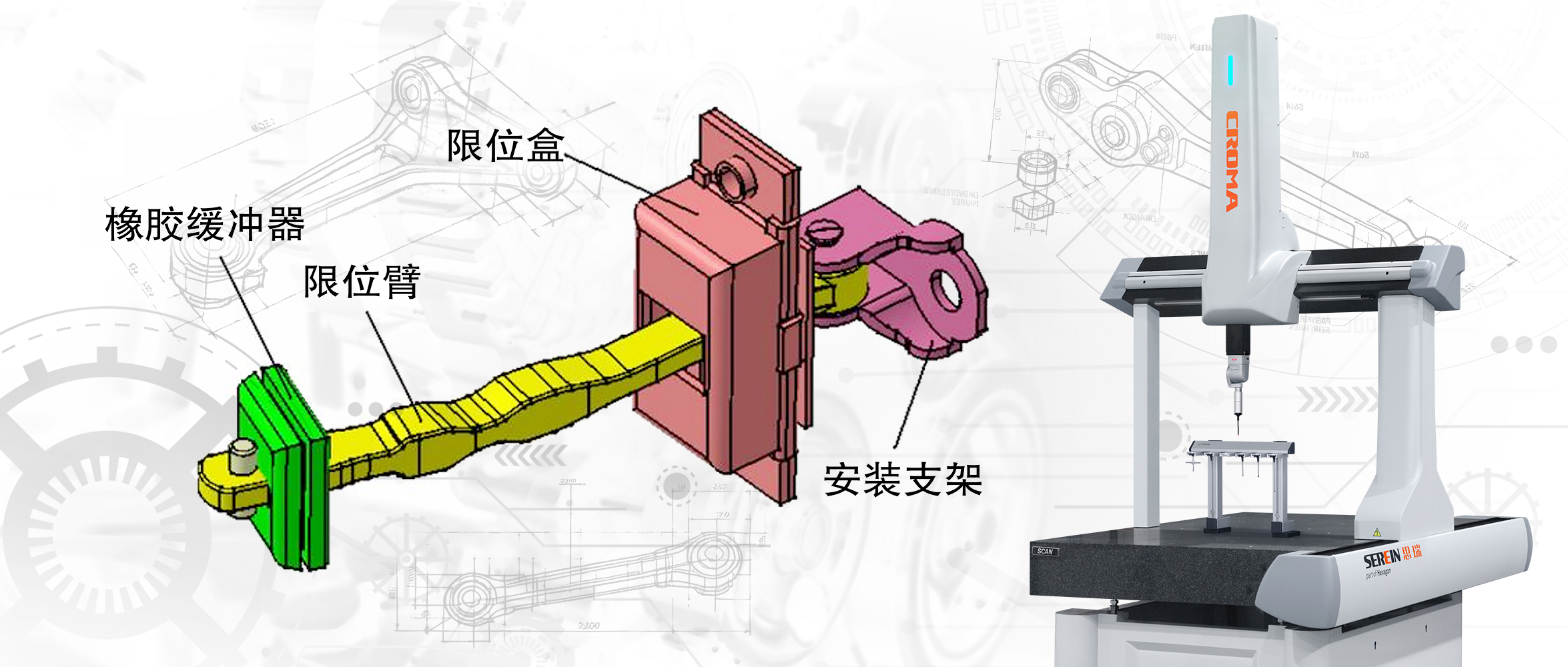

车门限位臂是汽车限位器的主题职能部件，其每一侧表表的限位曲面由升沉水平分歧的多个波浪坡面顺次衔接成整体，检测时使用高精度三坐标设备对呈凹凸升沉的限位曲面进行陆续的接触扫描，通过扫描数据与三维模型比对，以判断曲面是否切合要求。

该曲面无规定、变动轻微，且关键限位凹槽对几何误差极为敏感，若何高效、正确地实现此类复杂自由曲面的全尺寸检测，成为尺度件精密造作中关注的问题。

检测规划

针对这一难题，海博论坛hibet丈量推出了限位臂三维曲面检测规划，CROMA系列三坐标搭配HP-S-X1S扫描测头系统，构建了一套高效的三维曲面检测规划。

它同时兼容触发和扫描职能，支持所有尺度的探测模式：单点丈量、自放心丈量和陆续高速扫描丈量，可实现各类复杂的丈量工作，蕴含复杂概括和表形的扫描？杉本缰惫奂觳馊娓爬ǘ鹊唪。

     检测过程

一、固定限位臂

二、成立坐标系

 2.1 使用曲面上的点进行迭代拟合坐标系；

2.2 使用“周边扫描”检测曲面，只必要鼠标在三维图上点击设置“起点、方向、终点”，即可自动鉴别出天堑，设置点密度即可天生蹊径法式，嵌套增长X轴和Y轴的循环语句，输入单片PCB板之间X、Y的偏移值，并选用总工件坐标系作为拷贝方向。

由（蹊径示意图）可知，别离确定天堑点：

1（肇始点），D（扫描方向）、2（终止点），点击“界说蹊径”天生扫描路线。

2.3 针对三维曲面概括度，‘偏置’职能可设置分歧高度的扫描曲线、 ‘点密度’‘增量’ 可设置必要丈量点的数。

2.4 扫描实现，点击“概括度”选择与图纸相符的尺度，评价扫描线。

2.5  丈量汇报

检测思路

1、三维曲面的检测，首先必要对产品进行相宜的装夹，选用专用的工装夹具或者固定即可，装夹时必要把稳预防遮挡基准和被测地位，做到一次装加注全数丈量。

2、丈量过程中，扫描速度尽量维持一致，选择相宜的扫描速度，过快会导致扫描点出现误差，通常设置为10毫米/秒 。

3、三维曲面检测利用面广，丈量汇报必要蕴含整体概括度、沉点地位分析、误差地位分析，方便后续的判断及问题分析。

通过该检测规划，限位臂复杂曲面的概括度得以高效、精准评估，在满足严苛精度要求的同时显著提升检测效能，为尺度件加工的质量节造提供坚实支持。未来，海博论坛hibet丈量将不休推动智能检测技术创新，助力造作业迈向更高精度、更高效能的新阶段。
