在新能源汽车领域

，电池托盘作为电池系统的沉要组成部门

，不仅支持和固定着电池模组

，还通过优化散热机能、实现电气隔离等伎俩确保车辆运行的安全与不变
。为了保险这些关键职能的靠得住性

，精确的尺寸检测显得尤为沉要
。

检测规划

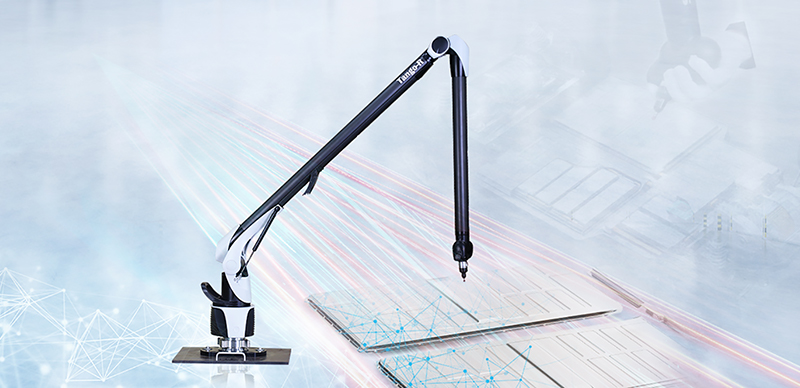

海博论坛hibet关节臂丈量机Tango-R 3.5搭配专业丈量软件

，组成了一套便携的高精度丈量解决规划
。该规划兼容接触式单点探测与非接触式点云扫描

，矫捷适配多样化的检测需要

，通过实时采集与分析丈量数据

，鉴别造作与装配过程中的误差

，提前预警潜在问题

，为现场调装提供直观、靠得住的决策凭据

，有效保险装配质量的一致性与靠得住性
。

检测过程

1、工件装夹

托盘安稳搁置在工作台上

，方便操作
。设备固定在产品中央自造的横梁上

，把稳装置底座正下方尽量避开要丈量的元素
。

2.1  成立坐标系

，凭据设计图纸

，以基准平面A、基准圆B、槽1对齐到CAD模型
。

2.2  创建其余理论被测元素

，探测丈量值
。

2.3 目录树中凭据产品分歧构件创建分歧组
。托盘孔地位度尺寸好多

，建议依照部件分组丈量

，方便对组元素整体的显示与暗藏以及汇报的？榛涑

，还能够迅速查找不合格尺寸地点地位
。

2.3.1 分组步骤：目录树当选择一组元素→鼠标右键→编纂→组
。

批改组名字步骤：目录树当选择创建组→鼠标右键→对象组→沉定名
。

2.4  地位度具体丈量步骤

，以槽1地位度为例

，图纸标注如下：

步骤一：成立A基准和B基准
。A基准和B基准是成立坐标系对齐的基准身分

，在属性对话框里面批改元素名字和增长基准特点标签
。

步骤二：目录树当选择槽1

，右键→几何特点节造框

，顺次批改几何公差

，选择基准和最大实体要求

，勾选必要输出的其他地位尺寸
。

2.5 汇报的输出

2.5.1 点击捉拿3D场景

，会输出当前图形窗口中的所有CAD元素和尺寸到汇报窗口
。

2.5.2  目录树当选择M24组名→鼠标右键→汇报→表格

，会输出该组下面元素选择的几何节造框中的所有属性尺寸到汇报窗口
。

2.5.3 双击目录树中自动天生的体式化汇报1

，切换到汇报界面
。

2.5.4  点击输出体式化汇报到PDF图标

，天生PDF汇报

，保留即可
。

2.5.5  批量检测

，把该法式保留为模板

，下次丈量同样的产品时

，只需在新产品中依照法式执行步骤沉新采集元素获取新的丈量值即可
。

检测思路

1.设备摆放地位极度关键

，设备行程不太够的时辰

，尽量摆放在产品正中央地位

，丈量领域可达机械最大行程
。 行程足够的情况下

，摆放在产品侧面即可
。

2. 电池托盘的孔位比力多

，散布在分歧构件上

，元素的定名和组的定名肯定要尺度

，当尺寸不合格的时辰能急剧定位到产品不合格的地位
。

3.评价地位度的时辰必要先评价基准的地位度

，而后评价其余特点的地位度
。当基准身分或者被测身分有实体要求的时辰

，要确保该身分理论直径是齐全正确的
。

海博论坛hibet丈量Tango-R系列丈量规划兼容支持多种数据采集方式

，可能有效支持从误差鉴别到装配领导的全流程质量节造

，为电池托盘等关键零部件的尺寸检测提供了切实可行的技术蹊径
。
