媒介

逆向设计，顾名思义与正向设计流程分歧，其过程是依附已经存在的零件或是产品原型表表所得到的数据来成立三维CAD模型
。随着机械视觉技术在造作领域的宽泛利用，出格是数字化丈量的迅猛发展，通过三维扫描技术获取物体表表的空间数据进行产品造型设计，成为逆向工程沉要的利用方向
。

逆向设计作为一种新产品开发的沉要伎俩，在汽车设计领域，尤其在车身开发方面，可能援手工程师急剧消化和吸收先进技术，扭转传统产品设计开发模式，大大缩短了产品开发的功夫周期，提高产品研发的成功率，是提升汽车研发水平的沉要蹊径之一
。

客户需要

急剧扫描车头，凭据扫描数据进行逆向设计
；
尽量少的前期筹备工作，蕴含：少贴标志点，尽量不进行车体表表处置，不传染车身
；
数据尽量滑润、齐全，整车扫描数据不分层
；
有较高的扫描精度，便于后期的逆向处置
。

解决规划

AtlaScan多模式、多职能量测3D扫描仪：作为工业级三维扫描系统的旗舰产品，AtlaScan单幅扫描领域大、效能高、标志点粘贴数量比市场主流七线产品削减50%
；最高精度可达0.01mm，可能又好又快地实现各类逆向工程和形面三维检测利用
；
图形工作站：在扫描过程中，实时天生可视化点云
；
PhotoShot 3D摄影丈量系统：便携式大空间丈量设备，PhotoShot可能在1~20米的丈量领域内始终维持超高计量精度，用于扫描仪定位和拼接，节造大场景整体空间精度
。

作业流程

01、摄影丈量的整体布局
首先粘贴较少的标志点，搁置摄影丈量的磁性编码片尺度杆，用PhotoShot 3D摄影丈量系统进行整体精度节造
。

02、扫描过程
导入摄影丈量系统解算高精度指标点，使用AtlaScan扫描仪针对产品进行急剧扫描
。

03、扫描数据

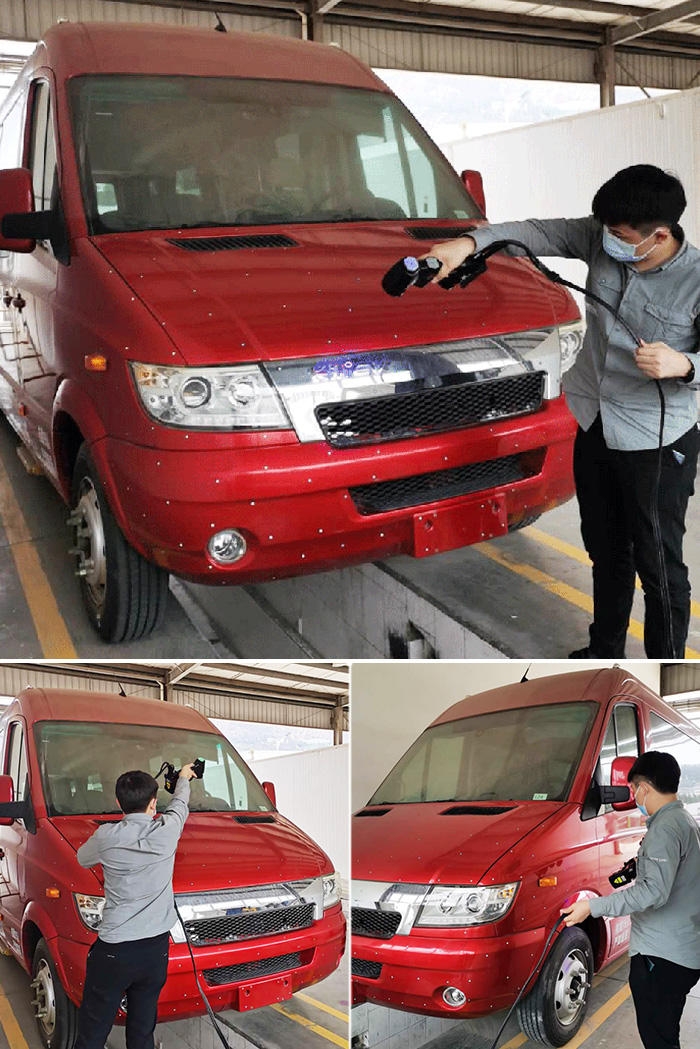

扫描数据展示：全过程耗时25分钟
。

04、逆向设计
数据采集实现后，可保留为.stl、.asc、.obj等体式，结合Solidworks、UG、Creo、D Studio Max 、Geomagic DesignX等逆向软件对扫描数据进行处置，蕴含面片拟合、截面创建、曲线提取等诸多特点提取方式，天生CAD模型，即可进行创新设计、优化设计等工作，在现有的基础上进一步开发出更相宜的产品
。

结语

相比传统的测绘伎俩，三维扫描获取的是最为正确全面的原型数据，为逆向工程提供了越发便捷高效的技术，最大水平降低了设计人员的处置难度，加快产品上市功夫
。在多多车企及设计公司中，使用三维扫描仪来辅助车型开发的使用也越来越多
。AltaScan在贴点密度、精度、扫描成效、效能、性价比以及便携性上都拥有显著优势，结合PhotoShot 3D摄影丈量系统，在现实利用中，更适合于汽车等大型物体的扫描与逆向工程
。
