一、铸铁件介绍：

用铁水铸造而成的物品统称为铸铁件。铸铁分类的步骤好多
，可按铸铁的使用机能、成份特点等进行分类。按铸铁的机能可分为：工程结构件用铸铁和特种机能铸铁（蕴含：耐热铸铁、耐磨铸铁和耐蚀铸铁等）；按铸铁的成分分为：通常铸铁和合金铸铁；按铸铁的基体组织对铸铁进行分类
，如珠光体球墨铸铁、铁素体球墨铸铁、贝氏体球墨祷铁、铸态球墨铸铁等。

二、合用领域：

丈量铸铁件的旋转槽概括度。

三、丈量当苦衷项：

凭据现实要求丈量旋转槽概括度。

四、丈量过程分析：

第一步：进行工件分析。凭据现实要求丈量旋转槽概括度

第二步：工件装夹。相识基准和丈量要求后
，把工件平放在夹具平面上。

工件图片如下图：

五、具体丈量步骤：

1、测针为通例配置
，PH10T+TP20+D1.5L20
，通例检验；

2、首先数模处置

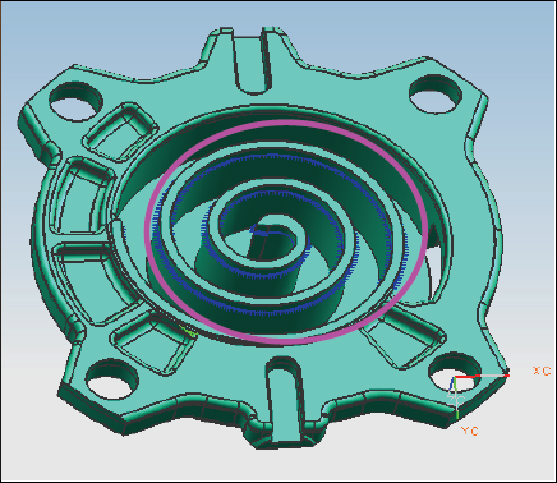

，要在 UG中对有丈量要求的点进行编纂如下图：

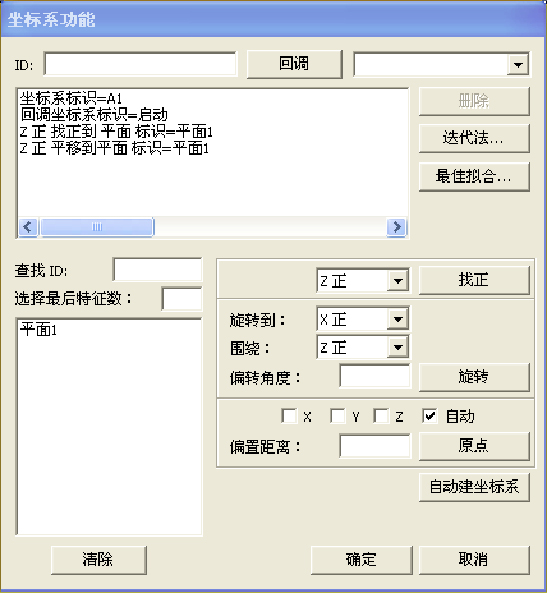

3、打开PC-DMIS导入数模
，丈量平面1  成立A1坐标系  平面1找正
，平面1
，Z归零：

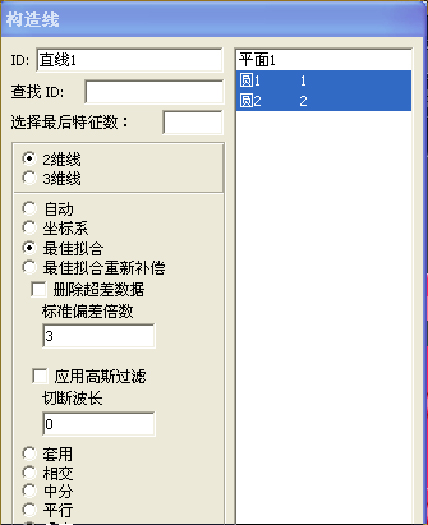

丈量圆1
，圆2 机关直线1  如下图：

打开坐标系对话框  成立A2坐标系如下图   直线1旋转到X正  圆2,X,Y归零

4、切换到自动模式 DCC  由于要丈量的间距比力狭幼
，必要将逼近回退距离设置幼一些。

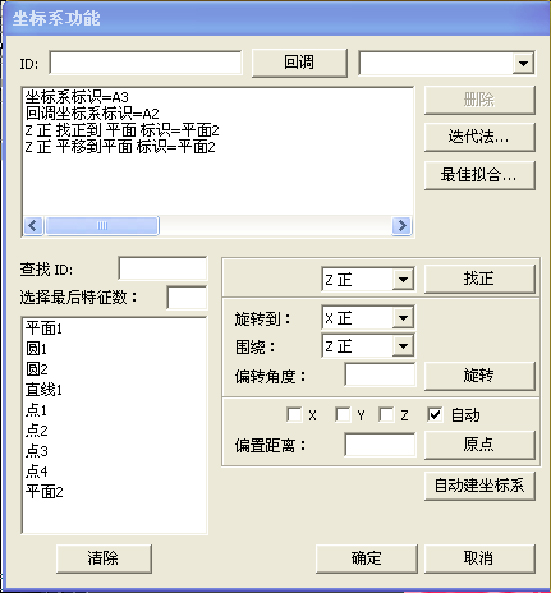

5、精建坐标系

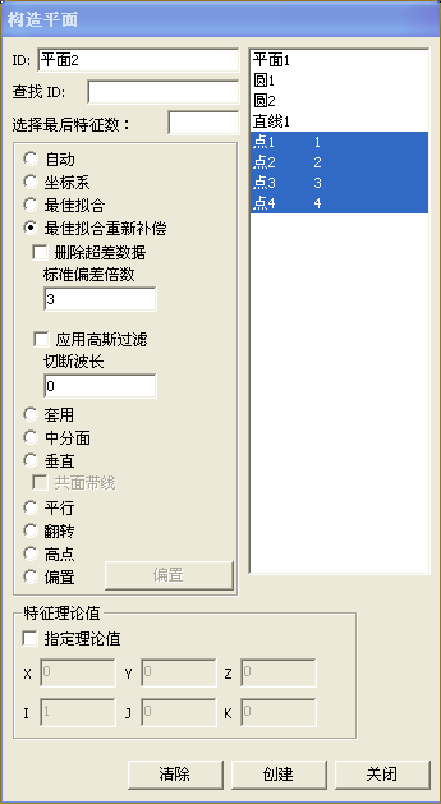

，先丈量点1
，点2
，点3
，点4机关平面2

成立坐标系找正平面2并设置z归零到该平面。

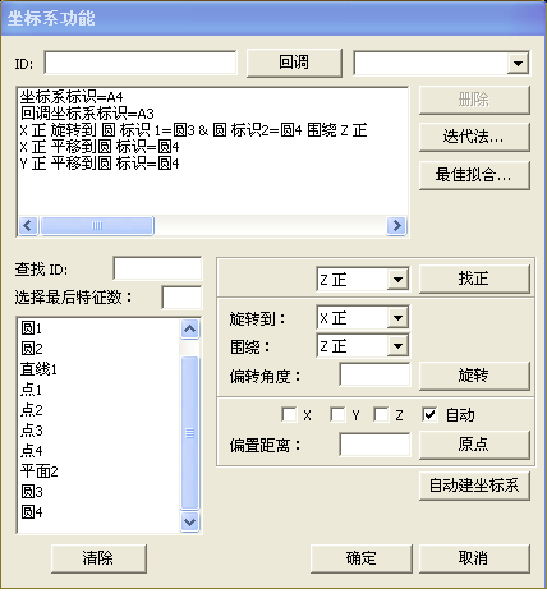

自动丈量圆3
，圆4
，实现坐标系旋转及原点如图所示

5、丈量点1-6到点1-993

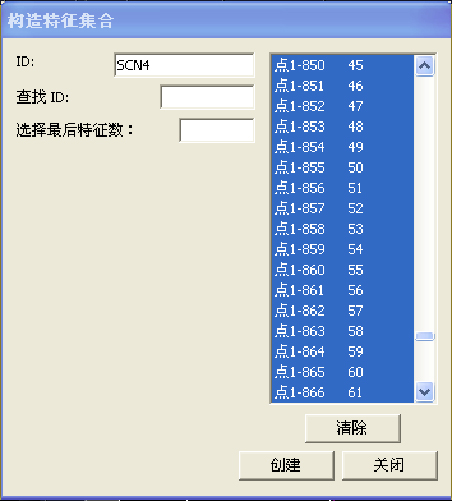

6、评价概括度：首先把这些点成机关特点组 SCN1
，SSN2
，SCN3,  SCN4

打开概括度对话框  选中要评价的特点组 SCN4

铸件检测利用案例-海博论坛hibet三坐标

分析窗口如图所示

把稳：箭头代阐发实丈量地位相对理论地位的误差情况
，箭头越大
，显示误差越大;反之越幼。

六、总结：

此案例重要使用了UG象征出理论点
，自动坐标系（精建坐标系）
，机关特点组
，概括度分析等
，对铸铁环形工件丈量轮

廓杜仔肯定的参考作用。

七、模具检测机型、测头配置推荐：

Croma 8106三坐标丈量仪；测头配置：PH10T+TP20+D1.5L20
