一．布景介绍

齿轮是指轮缘上有齿、能陆续啮合传递活动和动力的机械元件
，是工业中不成或缺的传动部件。它通过齿与齿之间的啮合
，实现了旋转活动和动力的传递
，从而在各类机械设备中阐扬着关键作用。

齿轮在传动中的利用很早就出现了。19世纪末
，展成切齿法的道理及利用此道理切齿的专用机床与刀具的相继出现
，随着出产的发展
，齿轮运行的安稳性受到器沉,它确保齿轮精度
，提升质量
，优化成本与功夫效能
，

保险机械系统不变运行
，同时加强市场竞争力。通过精确丈量
，实时发现并解决造作缺点
，预防安全隐患
，是齿轮造作与利用中不成或缺。

二．配置规划

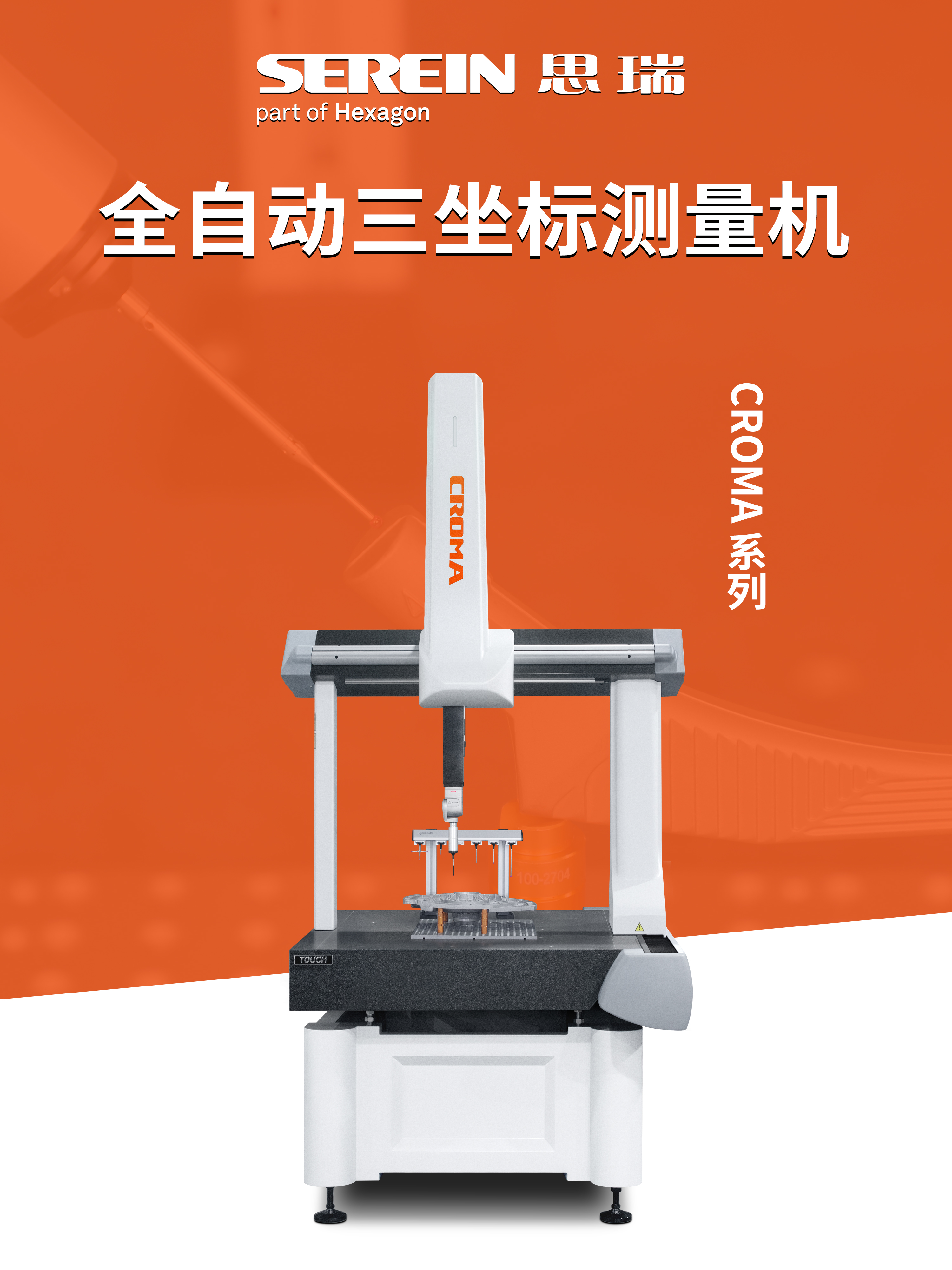

海博论坛hibet丈量新款三坐标CROMA 机型搭载HH-A-M7.5 + HP-TMe 测头。全自动旋转测座
，提高丈量效能。

建设职能壮大的Rational-DMIS丈量软件
，RationalDMIS 通过了世界驰名计量和测试科研机构德国尺度化组织 PTB 的认证
，其算法的靠得住性、有效性等均得到了权威认可
，RationalDMIS 切合 DMIS

国际尺度(ISO 22093： 2203)。

CROMA三坐标

HH-A-M7.5

 一套 RationalDMIS
，一套齐全的解决规划！敦睦简洁的软件界面、怪异的拖放式急剧操作、与 CAD 数据的无缝衔接、从丈量到输出汇报100%图形可视化、基于对象的急剧编程
，

RationalDMIS 的实用性、智能性、方便性等方面是一个新的突破
，是造作业和计量衣讽想的选择！

RationalDMIS 的重要利用蕴含以下方面： 通例 三次元设备CMM 检测及 GD&T 评价
，关节臂丈量
，SPC 统计
，非接触 CWS 检测
，激光扫描检测
，非接触影像分析检测
，叶片检测
，齿轮检测
，凸轮检测
，管路检测
，

转台节造
，脱机编程
，自动化集成等；

RationalDMIS

?

三、检测流程

1、工件装夹

可造作专用夹具
，将其支起平方
，此处直接粘贴到一等高块上。

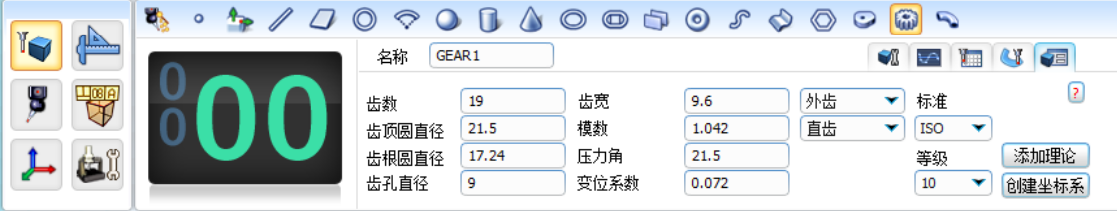

2、创建理论齿轮

元素界说—齿轮—输入齿轮参数—增长理论

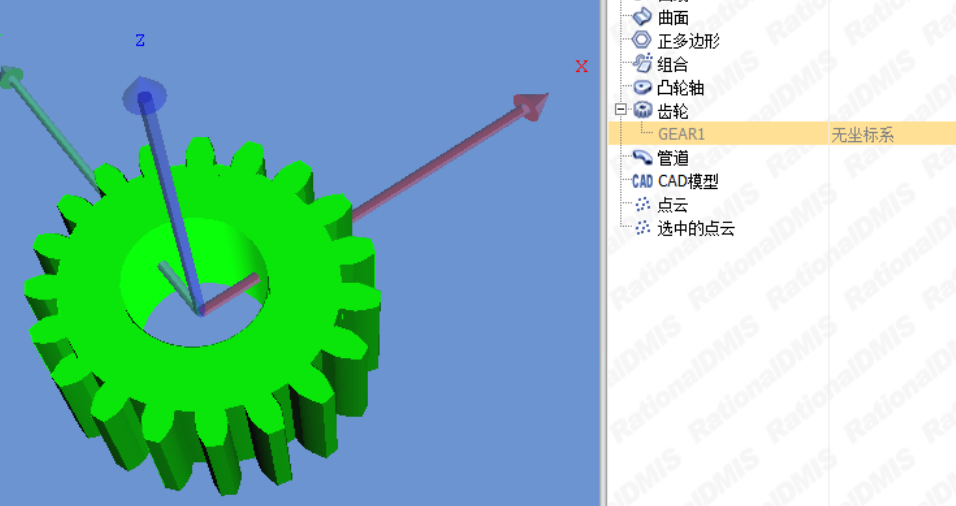

增长理论后得到:

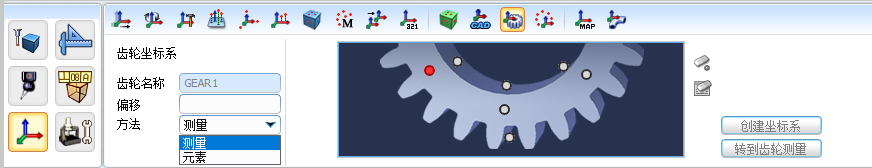

3、创建坐标系

齿轮坐标系-丈量步骤-按提醒点位丈量-创建坐标系-元素数据区齿轮拖放到坐标系

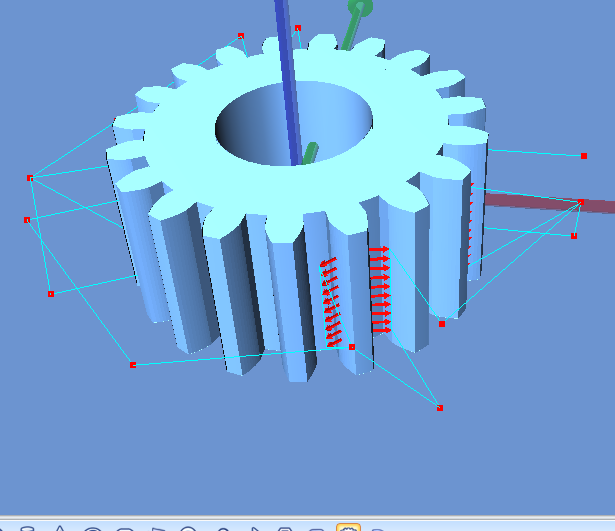

4、DMIS语句天生

开启自进建状态-激活坐标系

齿距语句天生： -天生丈量点 -天生DMIS (安全点地位由间距面数值确定)

齿形语句天生： -调整点数及丈量参数-天生丈量点 -天生DMIS

齿向语句天生：激活要使用的角度（A要用角度B肆意角度）- -调整点数及丈量参数-天生丈量点 -探头界说 -天生DMIS -关关自进建-校验角度 -开启自进建-在齿形实现和齿向起头间插入安全点

5、运行法式

6、三坐标汇报天生

1.1输出窗口汇报：拖放元素区齿轮到输出窗口

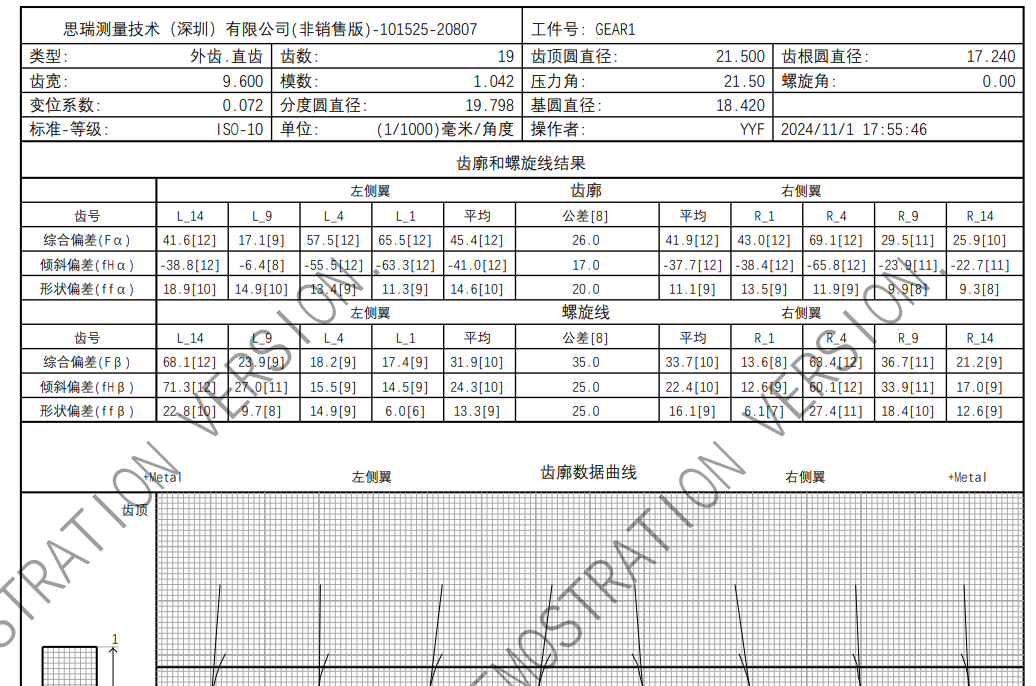

2.2齿轮分析汇报

拖放元素区齿轮到齿轮分析窗口-设置分析参数-输出-保留汇报

?

四．检测思路

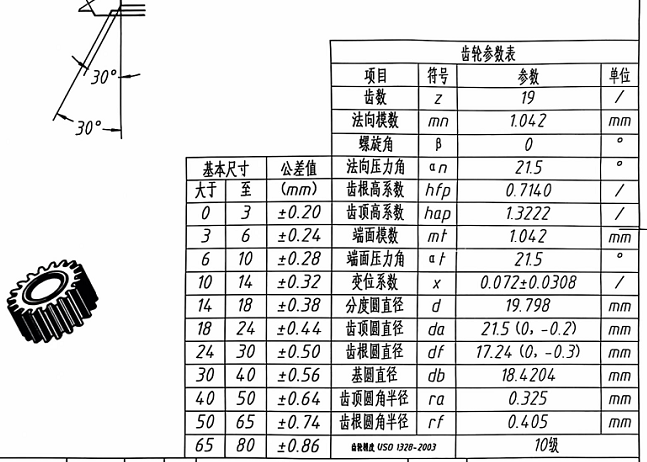

1． 相识需要：此处要求丈量齿形、齿向、齿距

2． 装夹固定：必要将产品放平
，把稳预防遮挡基准和被测地位

3． 现实编程丈量：理论齿轮创建—-齿轮坐标系成立—-天生齿形、齿向、齿距丈量蹊径---丈量---齿轮分析---汇报保留
