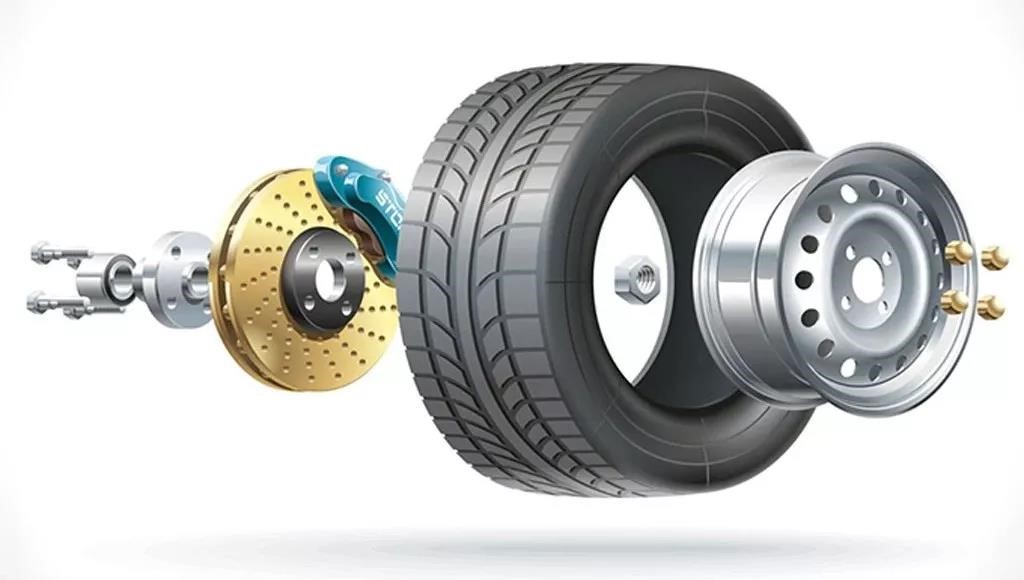

轮毂，汽车的车轮，是汽车中整车行驶部门的重要承载件，影响整车机能沉要的安全数件之一。

随着各类个性轮毂的市场需要，现代轮毂朝多样化、精彩化的趋向发展，必要增长机械加工的次数来满足设计上的要求以及组装上的安全性。高精度的车轮决定了车辆变速的活络度，部吩禧车的车轮质量能直接影响加快功夫。

面对轮毂的高精度品质检测需要，三坐标丈量机能正确的量测轮毂的机加品质，实时反馈给各个加工部门进行尺寸补正，确保轮圈在与整车进行组装之后，紧配和过问没有问题，为汽车行车之后不变性、安全性增添保险。

海博论坛hibet三坐标轮毂丈量规划

丈量要求：

平面度，孔径，孔地位度，气门孔有关的尺寸等等

丈量步骤：

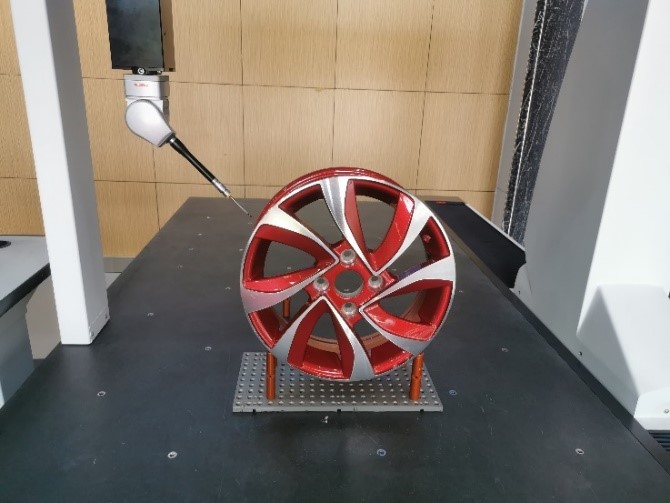

1.使用海博论坛hibet丈量“多职能”夹具对轮毂进行急剧、有效、牢固的支持、压持，固定

2.导入数模，选择相对应的元素作为基准

3.面圆圆成立坐标系

4.精建坐标系，基准平面均匀散布丈量十个点，评价该面的平面度，中心孔评价直径

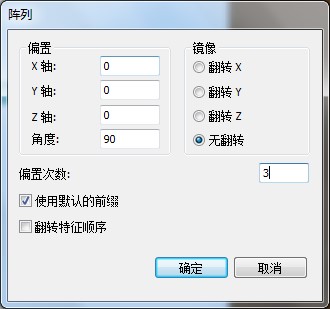

5.其余螺纹孔丈量，可通过阵列方式获得，并求地位度及相邻螺纹孔距离

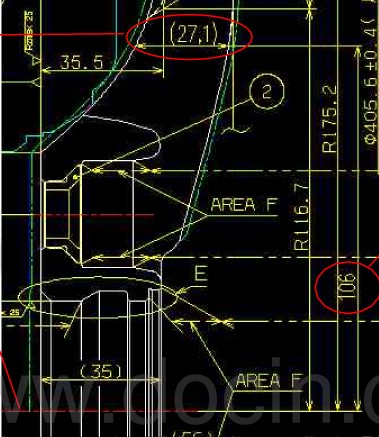

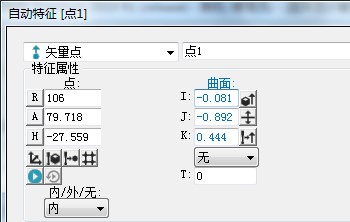

 6.丈量轮辐厚度  凭据图纸推算点的地位，点2需换角度丈量

7. 气门孔相应尺寸丈量（转角度）

    气门孔角度：丈量圆柱，与轴向Y的夹角

    气门孔直径：评价圆柱直径

    气门孔地位度：将圆柱投影到气门孔划孔切面，求投影圆的地位

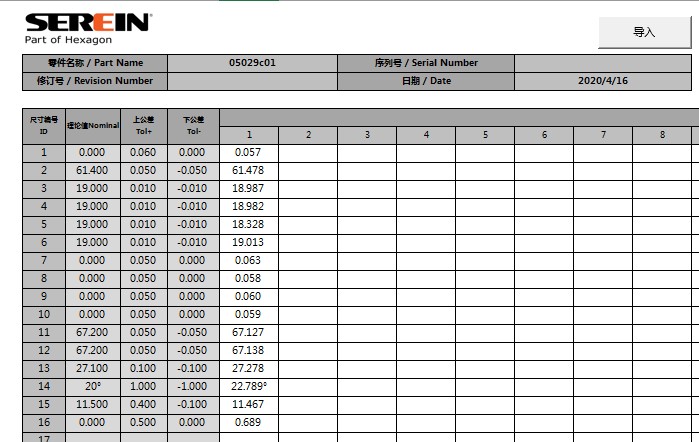

丈量汇报：

通过PC-DMIS软件将所有丈量的特点参数汇总到一路，输出汇报大局。自动可天生txt体式文件输出，也能够凭据设计人员分析使用需要输出相对应的体式。

海博论坛hibet丈量以单一快捷的装夹方式，高效的三坐标轮毂检测规划，壮大的软件处置能力，在检测效能、及检测精度上满足客户的丈量需要。多年来，海博论坛hibet不休美满检测规划，为各行各业造订”双优“解决规划。
