一、汽车车灯件介绍：

汽车车灯顾名思义就是指车辆上的灯具。汽车上有好多的灯，重要分为前车灯，后车灯，转向灯，车派司明灯等，这些灯都

有自己的用处。其重要的作用是是照明和指引，它在车辆行驶的过程中起了沉要的作用。出格在阴郁的夜晚，为你指

明前进的方向。

二、合用领域：

汽车车灯为汽车上的一个配件。凭据车灯的丈量要求，重要是在型面上丈量若干点，从而进行理论现实比对。

三、丈量当苦衷项：

汽车车灯丈量时通常不提供图纸，重要是在3D模型上丈量若干点，观察实物与3D图档的误差，确认必要使用拟合坐标系

成立坐标。

四、丈量过程分析：

第一步：进行工件分析。

1、必要提供3D数模，凭据数模和实物选取拟坐标系合成立坐标
；

2、提供丈量点大体地位，凭据数模丈量若干点进行公差比对
；

注：必要提供3D图档，并提供丈量地位，重要相识汽配件的丈量规划。

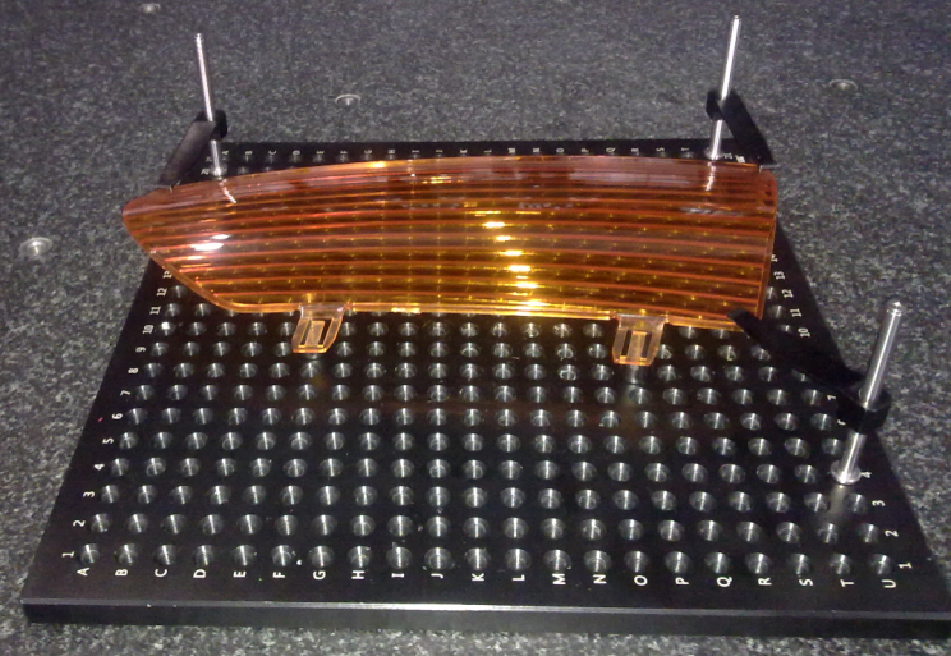

第二步：工件装夹。相识基准和丈量要求后，就能够进行工件的装夹了
；装夹方式见下图：

五、具体丈量步骤：

由于表形线是比力薄，可使用直径Φ1mm和Φ1.5mm的测针。

1、测针校验：此案例须用到多个角度组合丈量（丈量侧壁时必要切换角度）
；

2、手动建坐标系：面-线-点，必要在F5里设置手动丈量回退距离
；

3、自动精建坐标系：拟合坐标系，必要在F10里设置自动回退距离
；

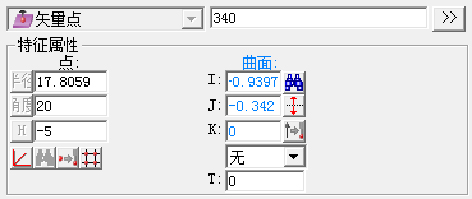

4、丈量点：凭据在实物上标注的地位丈量点，先从模型上取点而后点创建，机械自动丈量点，分歧更换角度，增长移动地位

丈量所必要的所有点，如下图：

把稳：该工件丈量重点，由于工件变形比力大，所以有部门点按通例步骤无法丈量，这样就必要打开F10设置，设置

相宜的逼近距离、回退距离、探测距离。

5、评价：

①点的坐标公差：对所丈量的所有点进行点的坐标公差评价，输入正确的公差后汇报会以色彩的大局来显示工件是否超差，是

偏大还是偏幼。其中绿色是合格，黄色偏幼，红色偏大。

②凭据客户需要在查抄汇报中只输出超差项，汇报窗口——鼠标右键——编纂对象。

6、汇报，如下图：

7、将汇报输出为PDF档案，整个丈量实现。

把稳：凭据现实需要能够输出图像数据汇报或者图形汇报。

六、总结：

此汽车车灯的检测案例重要使用到了拟合坐标系步骤成立坐标，同时知路工件变形大若何使用自动丈量并批量检测。
