一．布景介绍

齿轮跨棒距公差是机械造作中常见的一个概想，它指的是齿轮与齿轮之间的距离公差
。齿轮是机械传动中常用的一种机械元件，它通过齿与齿的啮合来传递动力，实现机械设备的运行
。

而齿轮之间的距离公差则是保障齿轮传动的精度和靠得住性的沉要成分之一
。齿轮跨棒距公差的大幼直接影响着齿轮传动的精度和靠得住性
。若是齿轮跨棒距公差过大，那么在齿轮传动的过程中

就会出现齿轮啮合不良、传动误差增大、噪音加大等问题，严沉影响机械设备的正常运行
。因而，在设计和造作齿轮传动时，必要严格节造齿轮跨棒距公差，以确保齿轮传动的精度和靠得住性
。

在现实的机械造作中，齿轮跨棒距公差的节造必要遵循肯定的准则和步骤
。首先，必要凭据现实使用情况确定齿轮传动的精度等级，而后凭据精度等级确定齿轮跨棒距公差的大幼
。

其次，在齿轮的设计和造作过程中，必要选取合理的工艺和设备，以确保齿轮的加工精度和质量
。最后，在齿轮传动的装置和调试过程中，必要严格依照要求进行，

预防由于装置不当而导致齿轮跨棒距公差超出领域
。

总之，齿轮跨棒距公差是保障齿轮传动精度和靠得住性的沉要成分之一
。在机械造作中，必要严格节造齿轮跨棒距公差的大幼，以确保齿轮传动的正常运行
。

同时，也必要在齿轮的设计、造作、装置和调试过程中严格依照要求进行，预防由于一些不成控成分而影响齿轮传动的精度和靠得住性
。

 二．配置规划

大齿轮棒距检测配置规划（三坐标）：

CROMA PLUS三次元机型搭载HP-S-X1C测头，该测头系统是高速、高精度的三维扫描仿照测头
。它同时兼容触发和扫描职能，支持所有尺度的探测模式：单点丈量、自放心丈量和陆续高速扫描丈量
。

软件则配PC DMIS PREMIUM+DCC SCANNING（扫描）？
。

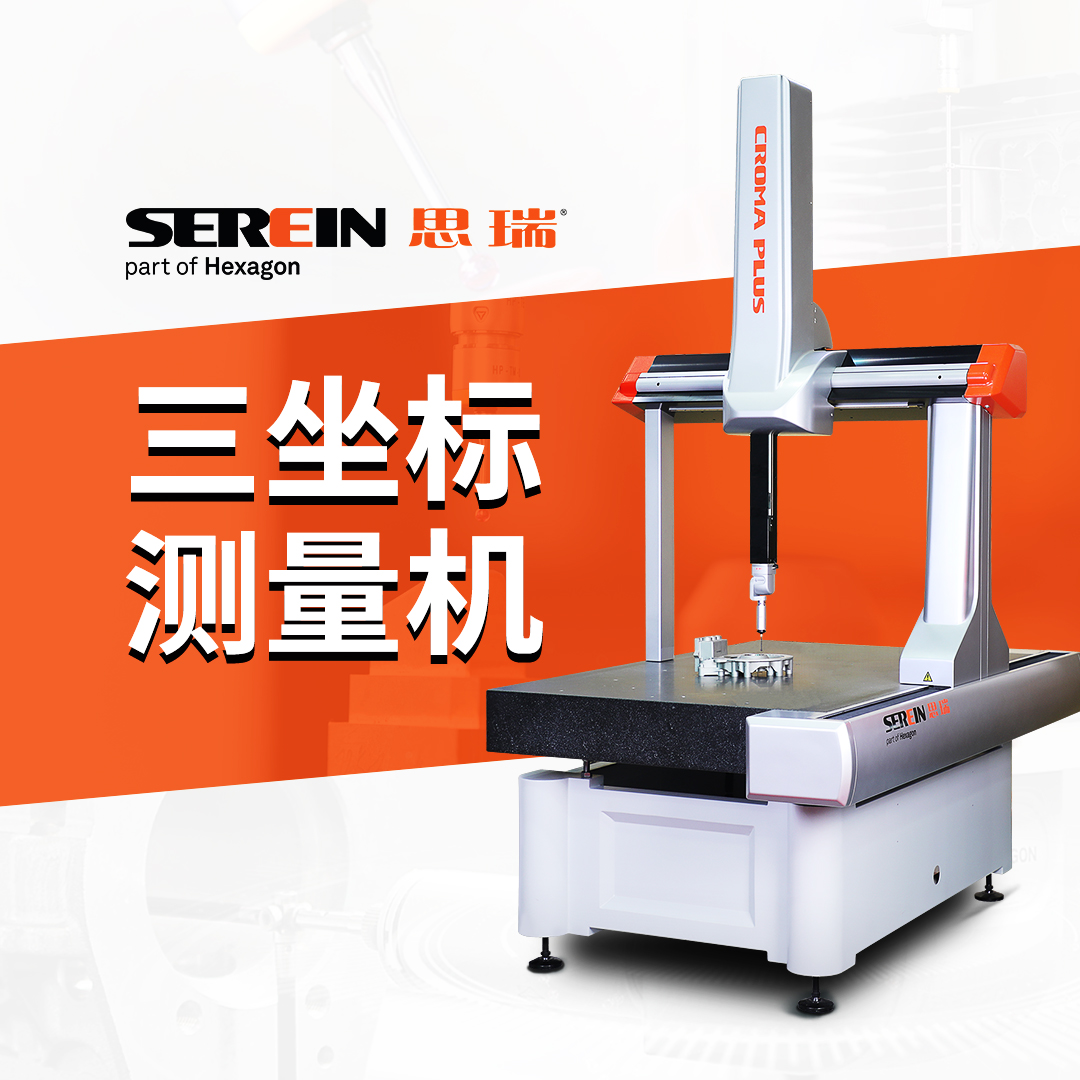

 CROMA PLUS三坐标

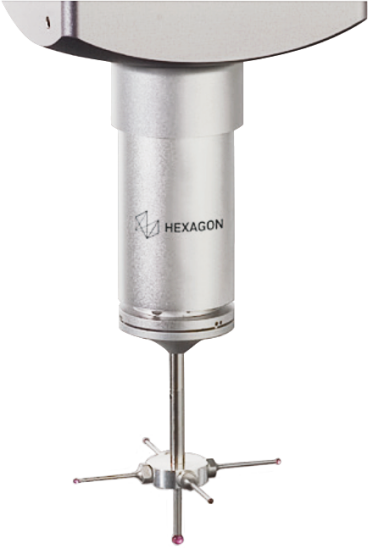

                                                                                                                                                    HP-S-X1C扫描测头

?

幼齿轮棒距检测配置规划（影像）:

由于幼齿轮模数较幼，三坐标测针不好探测，能够用影像仪实现检测
。

影像设备看选OPTIV ADVANCE系列和OPTIV CLASSIC系列，软件搭载PC DMIS CAD VISION，实现2D概括扫描职能
。以上两款设备均可选配触发测头或激光测头，配置丰硕，能满足大部门丈量需要
。

OPTIV ADVANCE

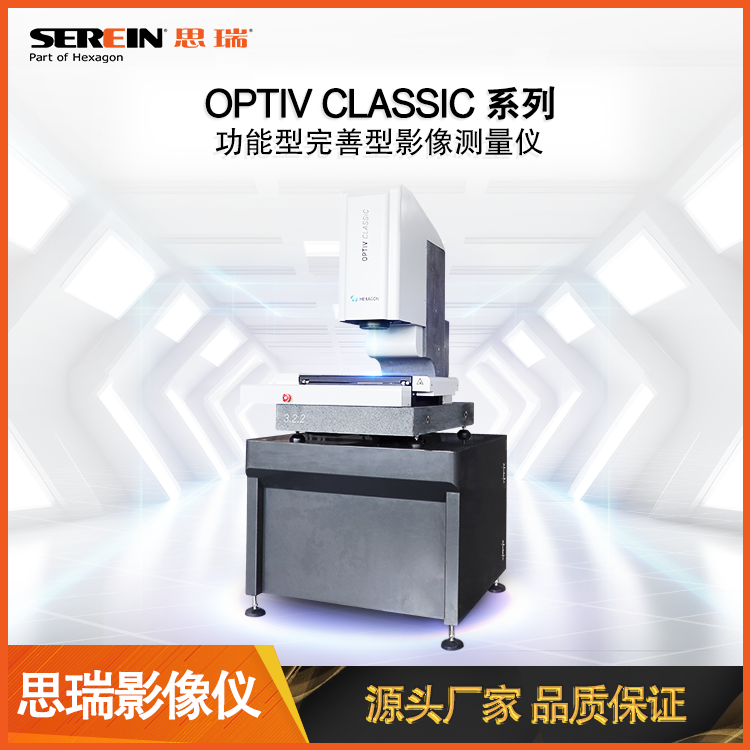

                                                                                                                                       OPTIV CLASSIC

?

三、丈量流程

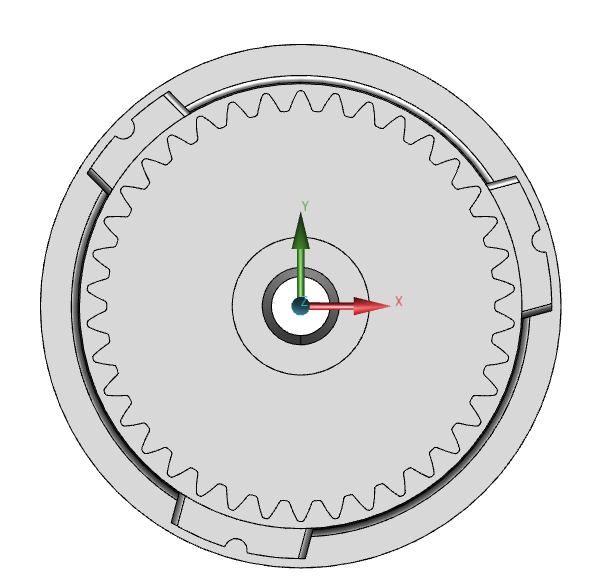

1、用基准面，齿顶圆及某个齿成立坐标，与CAD模型对齐并精建坐标系
。

2.1、三坐标可凭据齿轮状态选择用开线或者关线扫描，丈量获取单齿或整体的概括线，把稳点密度尽量设置高，这样确保机关相切圆越发正确
。

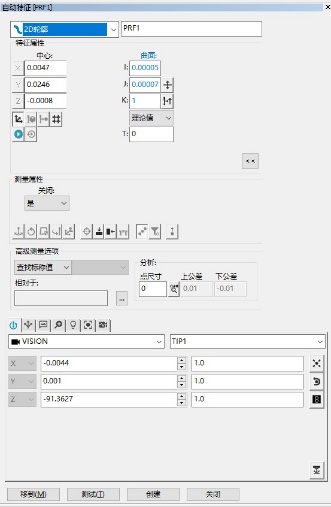

2.2影像可用2D概括职能，结合开线/关线分歧操作，丈量概括曲线
。把稳产品表表清洁，削减对丈量采样的滋扰
。

2D概括的三种操作方式：

1） 若只双击，PC-DMIS 影像丈量 会按逆使仉方向绕棱边移动，尝试返回肇始地位
。

2） 若先单击某个点，而后再双击，第一个点击的点将为起点，双击的点将为指标终点
。

3） 若按两个点而后再双击，则点击的第一个点为起点，第二个点批示持续跟踪的方向
。双击的地位也为终点
。

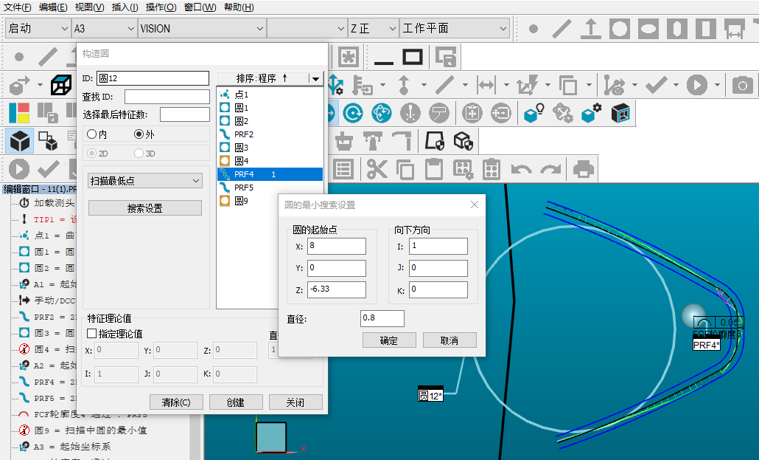

3、通过软件机关圆职能的扫描最低点步骤，给定圆直径、肇始点及搜索适量方向，获得所需切圆
。

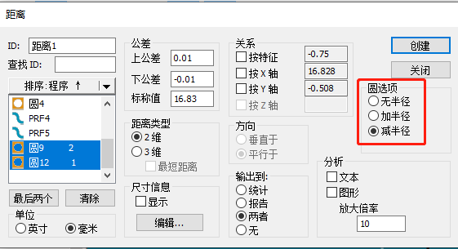

4、通过评价距离，类型为2D、凭据内表齿通过圆选项选择加/减半径测得跨棒距
。

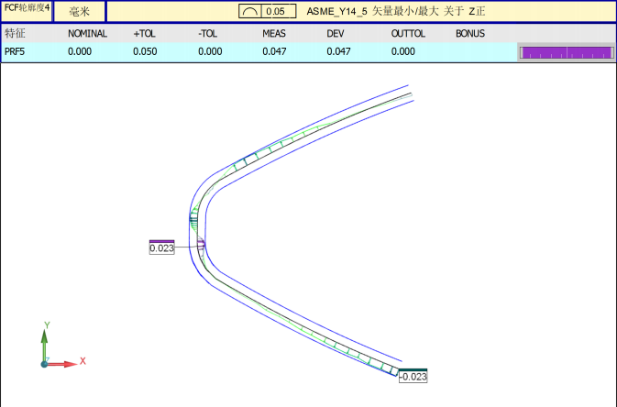

5、还有好多齿轮检测中也必要对单齿和全齿形的概括度检测，能够通过软件的分析职能，出具直观的概括度检测汇报
。

四．检测思路

1、要实现跨棒距丈量能够用CROMA PLUS机型配PC DMIS软件用自放心职能实现，思考

到测针直径必要定造，不方便，所以转换思路用机关圆扫描最低点职能实现
。

2、为了机关这个圆的地位越发精确，所以点密度设置尽量高，测得的数据会越发正确
。

3、延长至幼齿轮测针不好丈量的产品，能够用影像仪丈量的解决规划
。
