模具行业中的铜公电极，也称为电极，是电火花加工中不成或缺的工具，重要用于模具的型腔加工，即模具的主题关键部位。铜公电极的造作和放电加工直接影响到产品的表在成效和精度。
1. 模具市场规模：中国模具行业发展较晚，但已成立起齐全的现代模具工业系统，模具工业规模和技术水平获得长足发展。2017年到2023年，中国模具行业市场规模由2937亿元增长至3589亿元。
2. 铜公电极的资料选择：紫铜电极因其导电性好和易加工性，是电火花加工中利用宽泛的电极资料。石墨电极在大电流的粗加工中加工速度快，且密度幼，合用于大型电极。
铜钨合金电极资料在高精密模具及一些特殊超硬合金的电火花加工中被选取，能有效招架电火花加工时的损耗。
3. 铜公电极的加工步骤：铜公电极的加工步骤蕴含：车床加工、磨床加工、加工中心加工、线切割加工、EDM放电等,其中最常见的为CNC加工中心加工。
4. 模具电极检测：因模具行业中的铜公电极是确保加工质量的关键环节，所以通常使用三坐标丈量机（CMM）对电极的尺寸进行精确丈量，确保其切合设计要求。
自动化的电极检测规划更能够无缝集成到出产线中，实此刻线实时检测，提高效能并削减报答谬误。
Croma系列三坐标丈量机凭借成熟靠得住的设计与造作技术、全球零部件供给链平台和高尺度的质量节造流程，实现丈量过程中高不变性和高效能。

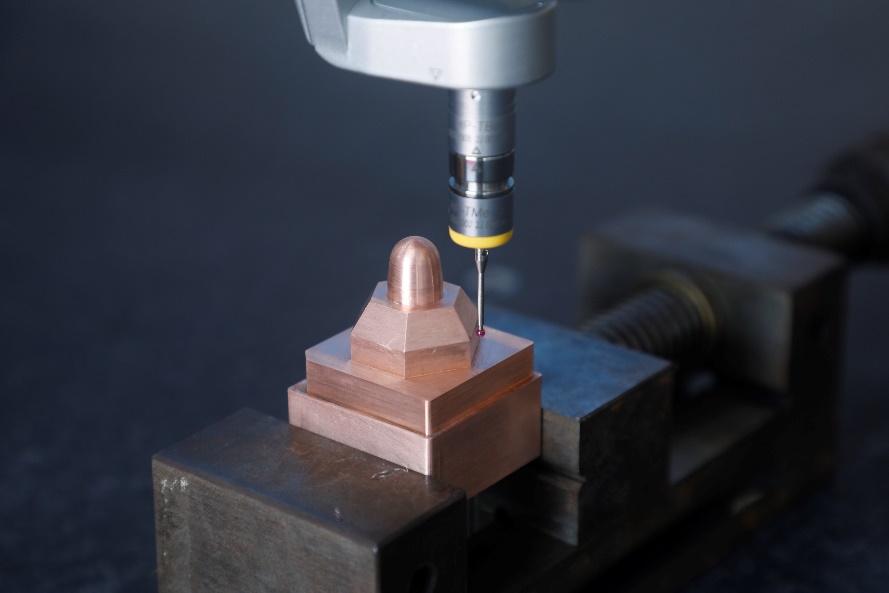

3.1装夹方式
将电极用夹具固定（通常选取平口虎钳或自放心虎钳），尽可能的摆放平坦
3.2成立坐标系

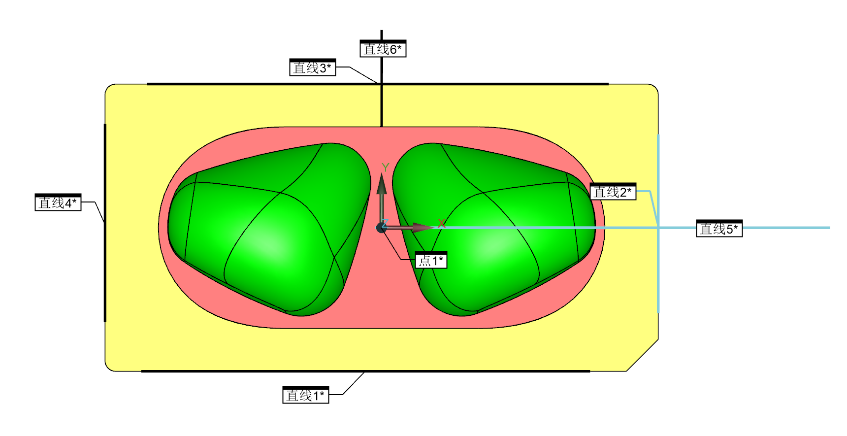

? 测点：电极的基准台Z方向取平面A，基准台周围取4条直线，测点如图1所示
? 机关：两平行线，机关中分线；两中分线机关交点

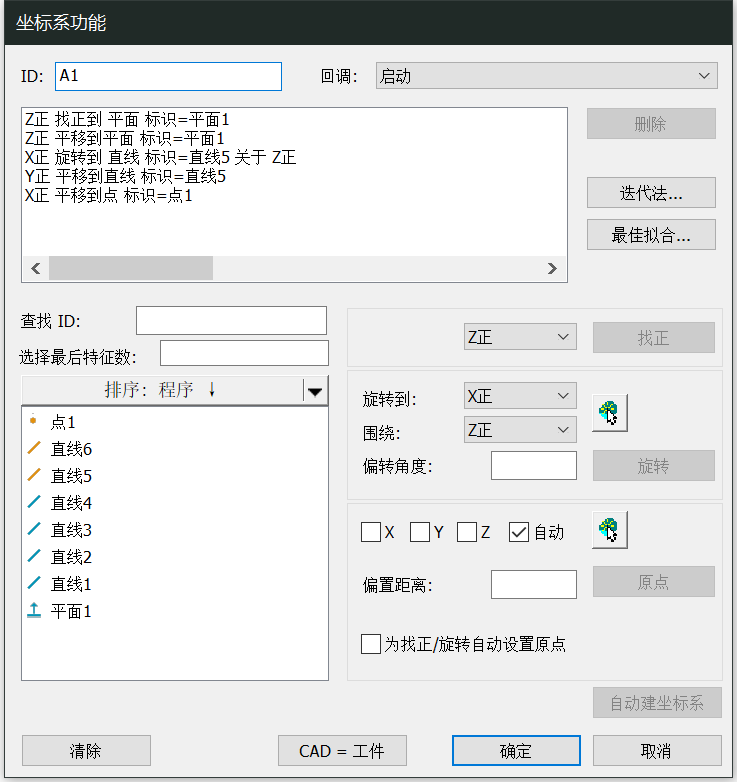

? 坐标系：以面A找正，并作为Z轴原点；中分线长边，作为旋转轴线；交点为XY原点
3.3验证基准元素
我们在大批量丈量电极时，偶然会遇到表在成分导致的基准误差，从而造成一系列的丈量变乱和加工的损失，为预防这种情况的产生，在成立完坐标系后，我们必要将基准点沉新丈量并评价一次，
设定单独的高低公差，如±0.02

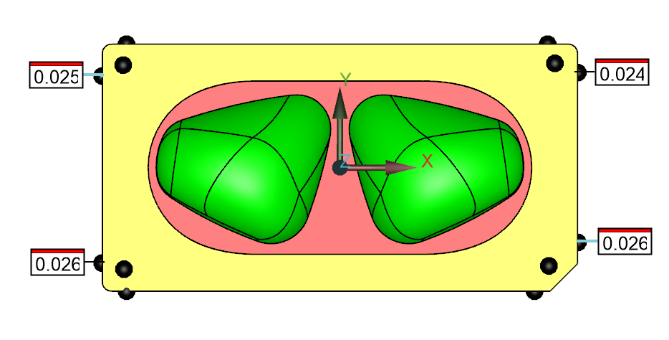

值妥贴心的是：基准的合格与否，取决于基准点是否分中（对称误差），而不是公差领域，由于基准台的尺寸大幼，并不影清脆续的电火花加工，下图为两种分歧的基准状态
较差：左右对称误差0.1
较好：左右对称误差0.1?
3.4丈量点的选择
确定电极的哪些部位必要丈量、哪些能够忽略、哪些部位只需单一丈量、哪些部位则必要详细检测，是模具丈量员必须把握的关键技术。接下来，我们将从四个关键维度来探求模具丈量点的选择步骤。
? 能够忽略的：避空面，在放电加工时，跟工件齐全脱离的地位
? 必要丈量的：放电面，在电火花加工中，铜公（电极）与工件接触的表表
? 单一丈量的：胶位，通常指塑胶资料在模具中成型后占据的空间，这里指的是“不沉要的塑胶部位”，如：不私见的结构部门、非表观面、非承沉的衔接位等
? 详细检测的：插穿、碰穿面, 与PL面平行的公母模贴合面叫碰穿面，与PL面不平行的公母模贴合面叫插穿面。在模具关应时，这些部门必要精确共同以确保产品的状态和尺寸
在进行丈量时，应遵循两个主题准则以确保数据的充分性和正确性：
? 最幼密度加倍：依照所需最幼丈量密度的1.5倍来执行丈量，这样能够确保数据的齐全性。例如，若是一个圆弧至少必要三个丈量点，那么现实丈量时应该取4到5个点。
? 曲率决定密度：在曲率较大的区域增长丈量点的密度，而在曲率较幼的区域则削减。对于多个面订交的区域以及细节变动较多的部门，应提高丈量密度，以确保丈量了局的全面性和精确性。
?
3.5丈量内容和秩序：
丈量内容蕴含基准点、分型（天堑）线、概括线、面、结构等。丈量秩序应遵循先难后易、先沉后轻、先共同后个别、先整体后细节的准则。例如，先丈量难度较大的部门，而后丈量沉要的部门如基准点、分型线等
现实检测时，我们结合电火花加工阶段(EDM)的放电图，这样有助于更好的助我们选择这个电极具体测点地位，如下图框选的处所，是放电的现实加工的地位
3.6电极的汇报
电极的汇报方式，通常以点概括的方式输出，就是我们常说的T，通常分为两部门，即基准和测点两部门
基准汇报

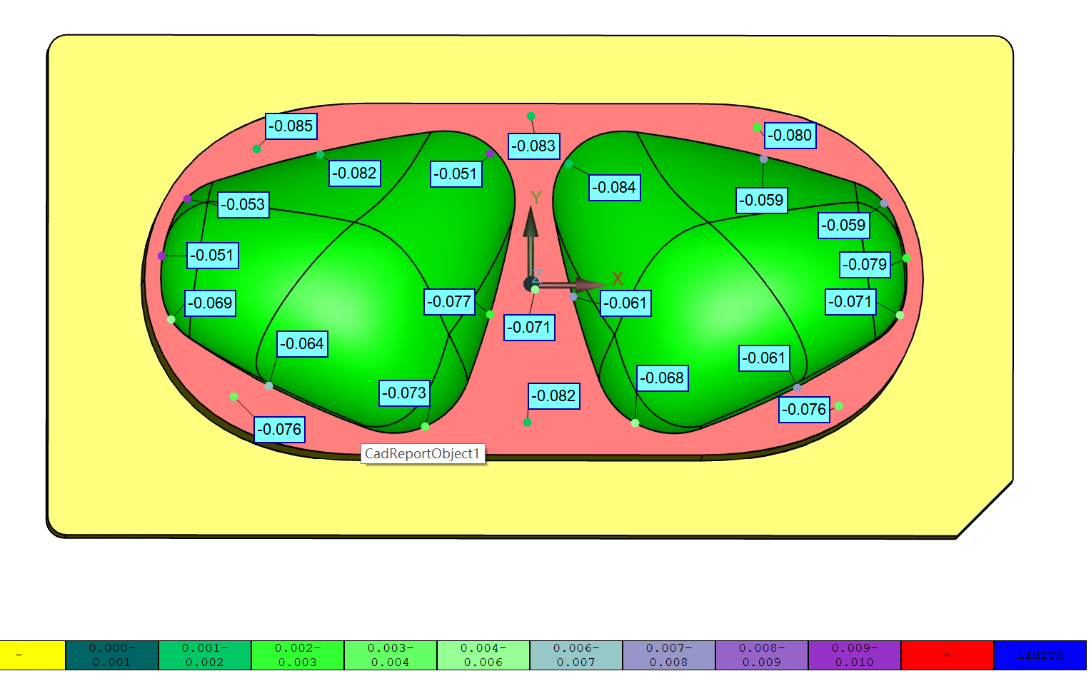

测点汇报
三坐标检测（CMM）是确保铜公电极精度的沉要步骤。以下是进行三坐标检测时的检测思路、及当苦衷项：
4.1 丈量难点
1. 复杂几何状态：
对于具复杂状态的铜公，丈量点的选择和丈量蹊径的规划可能较作难题。
2. 高精度要求：
高精度的丈量要求可能必要特殊的丈量设备和技巧。
3. 幼尺寸和细节：
对于幼尺寸和细节特点的丈量可能必要高分辨率的丈量设备。
4.2 检测思路：
1. 造订检测打算：
确定检测指标，选择相宜的丈量战术，如接触式或非接触式丈量。
2. 设置基准：
确定并丈量基准点，用于后续丈量的参照。
3. 特点丈量：
丈量关键特点，如尺寸、状态、地位和概括。
4. 数据采集：
使用三坐标丈量机采集数据，确保数据的正确性和齐全性。
5. 数据分析：
分析丈量数据，与设计模型进行比力，评估误差。
6. 汇报天生：
凭据丈量了局天生具体的检测汇报。
7. 问题诊断：
若是发现误差，分析原因并提出解决规划。
通过遵循这些检测思路、克服产品难点并把稳有关事项，能够确保三坐标检测的正确性和有效性，从而提高铜公电极的加工质量。
