全球金属加工机床产业重要集中在中国、德国、日本、意大利和美国。作为世界第一大机床出产和消费国，中国在该领域占据沉要职位；脖怀莆肮ひ的富，是汽车、军工、航空航天、5G通讯及模具等高端造作领域的基础设备。然而，机床铸件通常拥有沉量大、体积重大、内部腔体结构复杂等特点。这种“大尺寸”与“高复杂度”的结合，使得对其内部关键尺寸进行有效、正确的检测成为行业的一大难点。

检测规划

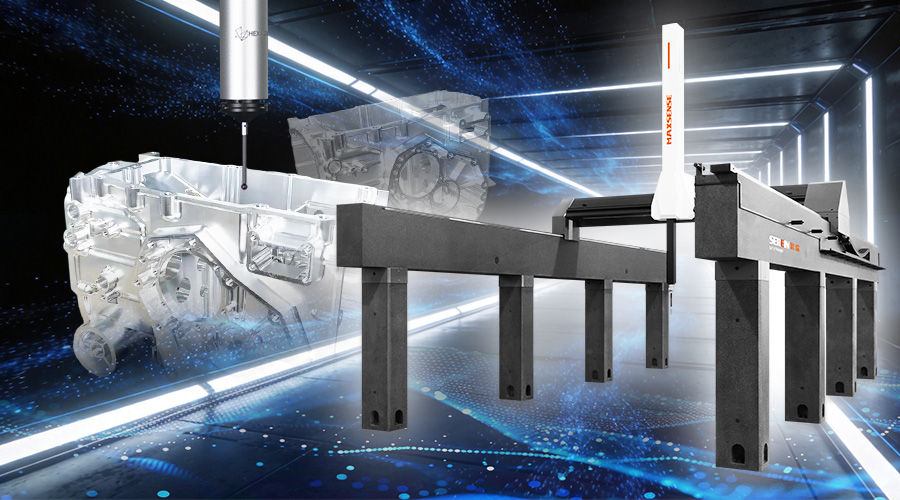

针对大型工件的检测难题，海博论坛hibet丈量推出MAXSENSE系列高速、高精度超大龙门型丈量规划。凭借超 大丈量行程、超 强承载以及微米级精度，宽泛赋能汽车、航空航天、模具造作等关键行业，是高端造作得力的质量副手。

检测过程

1、测座加长杆的搭配

1.1、因腔体内部空间大幼分歧，丈量深腔底部孔时辰别建设长度为50毫米、100毫米以及200毫米三种测座加长杆。

1.2、吸盘及测针搭配

在丈量长度为125mm的长轴箱时，需使用五方向测针，为保障接触不变性，推荐配置中等测力吸盘以及4根规格为3*10mm的测针。

2． 零件摆放

2.1、被测零件尺寸为1120mm*820mm*860mm，由于必要丈量零件的底面特点，所以必要在零件下方加上100mm的等高垫块，再共同200mm长的测座加长杆用于丈量深腔结构。

2.2、成立坐标系

凭据产品的精加工面，用面圆圆成立坐标系。

2.3、丈量尺寸

丈量产品的精加工孔位，直径、距离和垂直度？梢淮纹兰鄱喔鲋本。评价垂直度能够调节评价尺度 。

丈量思路

1、在丈量腔内孔时必要将测座移入腔内，由于测座加长杆太长，使用A90B0角度无法直接进入腔体内，所以只能把测头旋转到A90B-15角度把测座缓慢的移入腔体内（手动回退距离需设置为0），此时Z轴主轴后端面距零件仅为5毫米。

2、 把测针移到孔内测边缘，而后旋转测座至A90B0（此过程需把稳不要转错角度），而后进行孔径丈量，丈量完孔径后先旋转测座至A90B-15角度，再把测座移动至零件表。

3、此孔位于腔内底部，必要使用200毫米长的测座加长杆以及五方向测针结合的方式进行丈量，丈量时需把稳Z轴主轴、测座与零件之间的间隙。

4、由于客户零件表表表为铸件表表，型面误差较大，测座进入箱体过程中空间太狭幼，所以不建议使用自动方式丈量腔体内部。

海博论坛hibet丈量始终致力于将复杂的造作检测难题转化为尺度化、高效化的质量解决规划，在助力机械造作行业攻克工艺难关的同时，也为中国高端造作业向智能化、精密化的高质量发展之路，注入了源源不休的丈量动能。
