涡轮叶片作为燃气涡轮发起机中涡轮段的沉要组成部件
，通常接受着较大的工作应力和较高的工作温度
，其对工作前提的要求非
？瘫
，因而叶片的加工精度要求高

。

同时
，为提高涡轮效能
，涡轮叶片的表表状态通常设计成扭曲的变截面曲面, 状态复杂
，因而
，涡轮叶片的精确几何造型就成了涡轮加工的必要前提

。涡轮叶片几何造型内容就是要找到一种既能有效地满足状态暗示和几何设计要求
，又便于状态信息和产品数据互换的数学步骤来描述涡轮叶片曲面

。

丈量需要

出具叶片的参数汇报

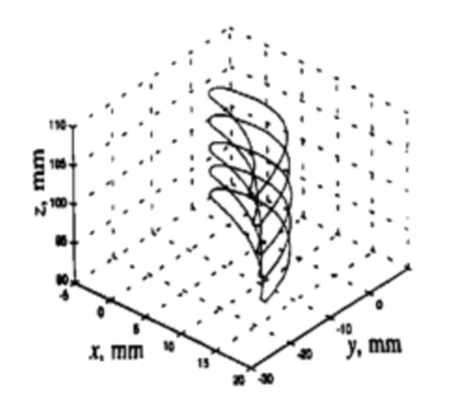

，评定叶片各部位误差；丈量叶片分歧高度的截面曲线（如下图）

。

丈量规划

凭据以上叶片的检测需要
，海博论坛hibet推出了Rational DMIS 叶片利用规划
，一套专门检测、推算叶片的
？
，拥有敦睦简洁的软件界面、全面的职能配置、直观专业的图形操作、PTB认证的专业算法、与 CAD数据的无缝衔接、使用轻便易用、丈量迅速正确及兼备多种便捷的丈量步骤蹬着势
，让叶片检测越发高效、精准

。

叶片丈量

第一步

凭据图纸成立坐标系
，本产品用四面分中成立坐标系
，坐标系地位如下图：

第二步

凭据图纸上丈量的高度
，界说一个同高度平面
，如下图：

第三步

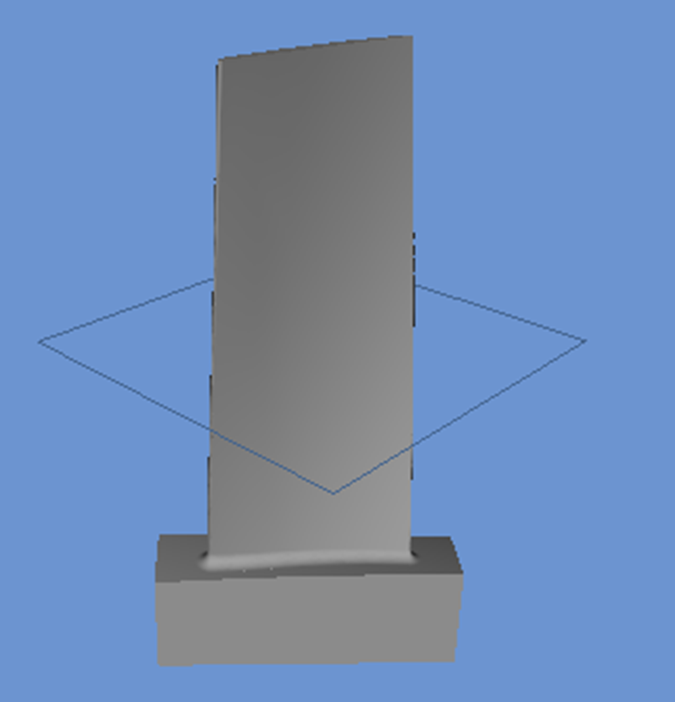

界说的平面与CAD模型订交
，得到丈量的一圈：

第四步

一圈无法一次性丈量
，必要造成2个半圈
，分两次丈量
，通过机关职能中的“间断曲线”职能
，分段的同时并耽搁曲线长度：

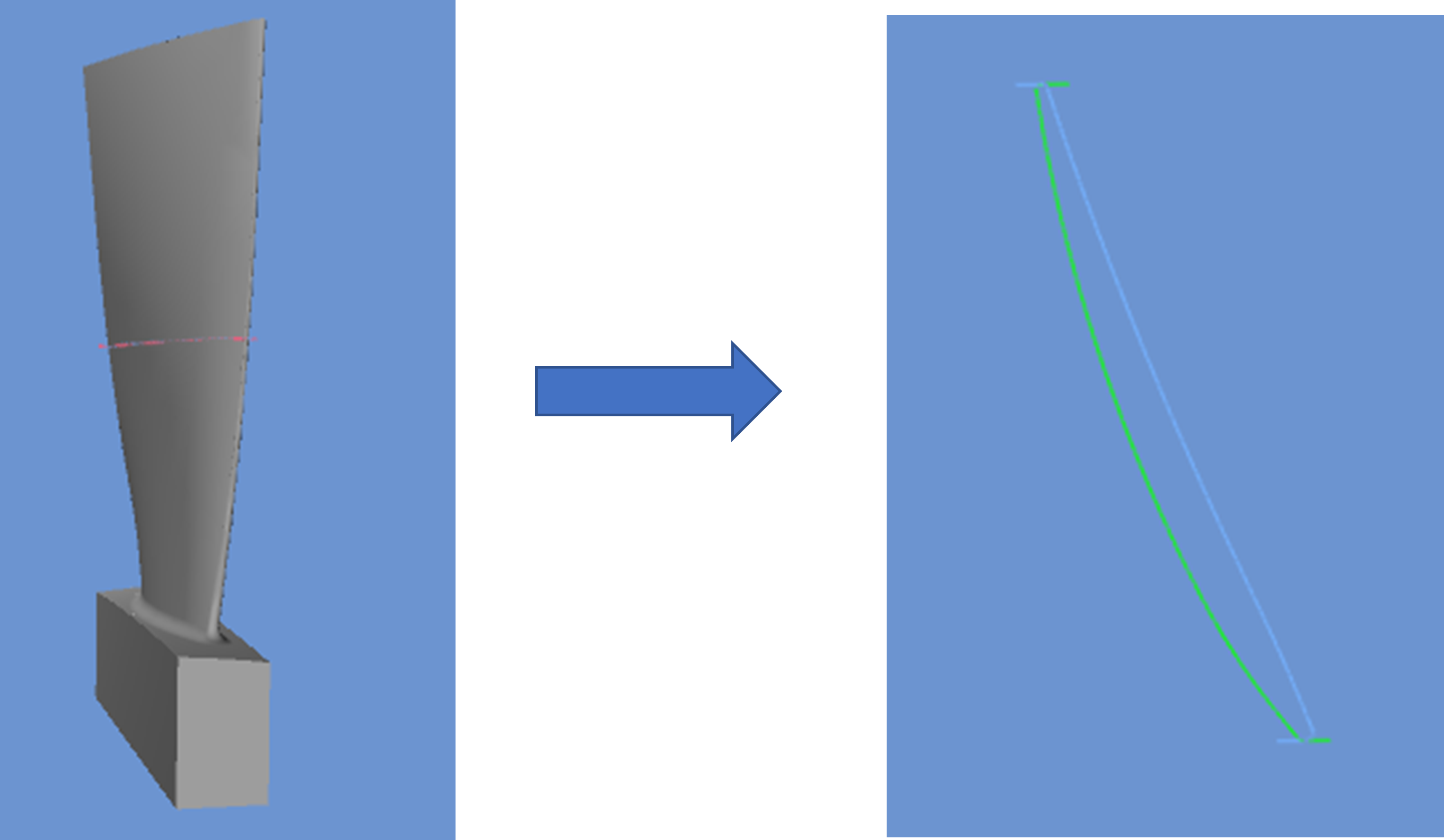

第五步

别离扫描2段曲线（转角度扫描）
，过量扫描（接口处多出
，如右图2）：

第六步

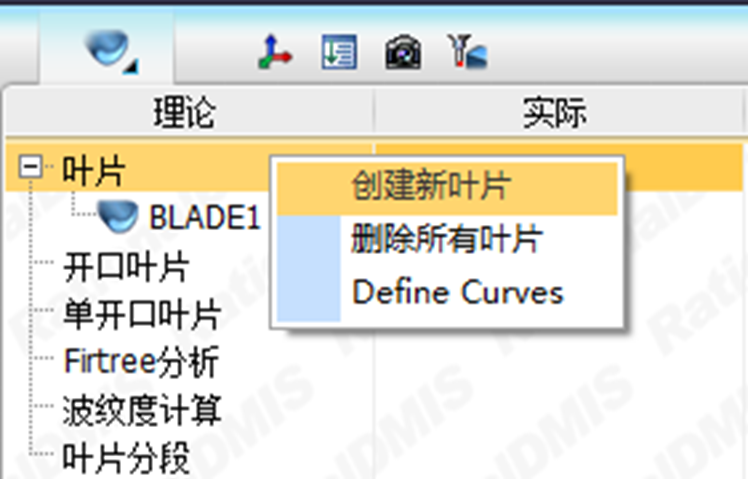

在叶片职能区“创建新叶片”：

第七步

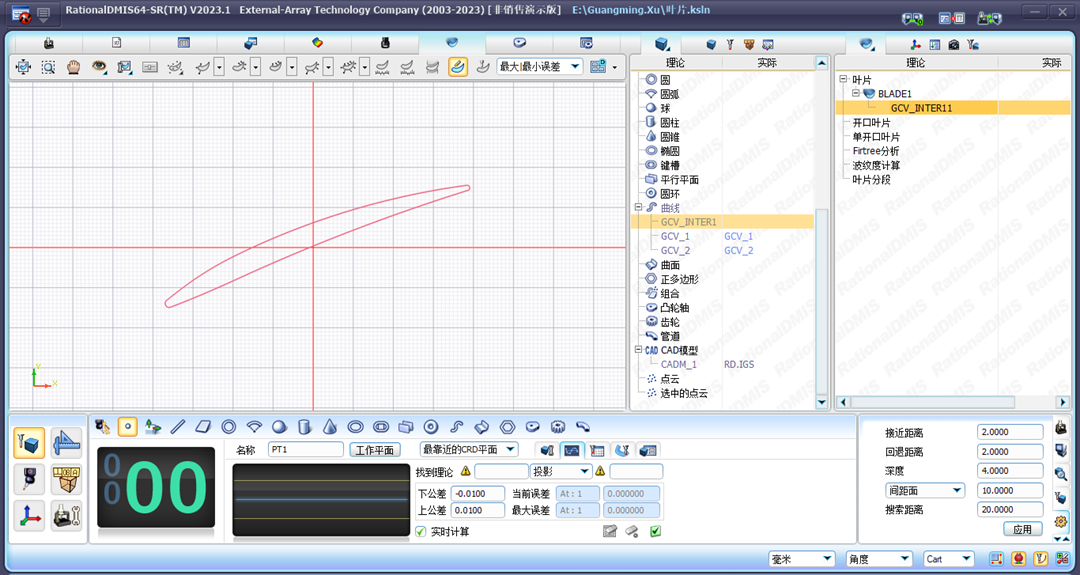

将理论曲线拖拽至 “BLADE1”
，天生理论曲线图

。（如下图

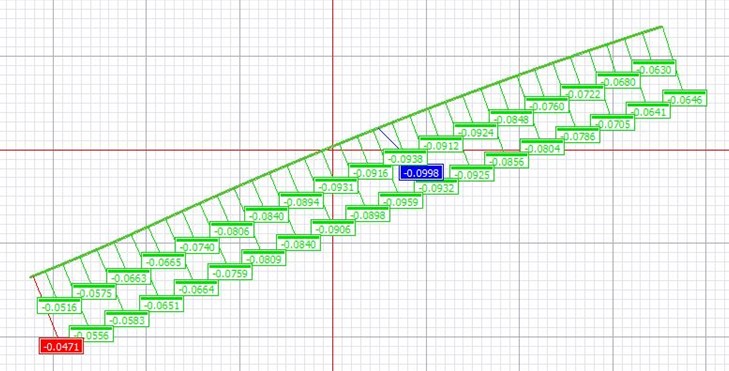

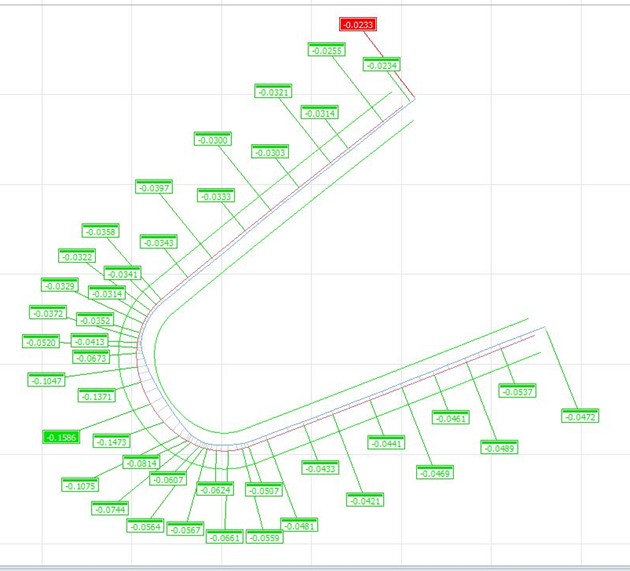

，第一张为拖拽成效图
，第二张是实现后图片）：

第八步

在理论曲线上右键选择 “机关现实叶片段”（如下图）
，下方会出现裁剪框：

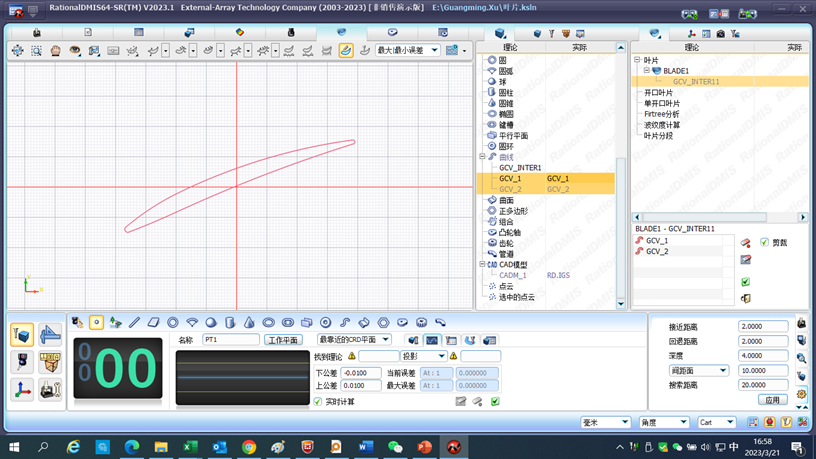

第九步

将现实曲线拖拽至机关栏
，并勾上裁剪（将2条曲线有余的部门裁剪）：

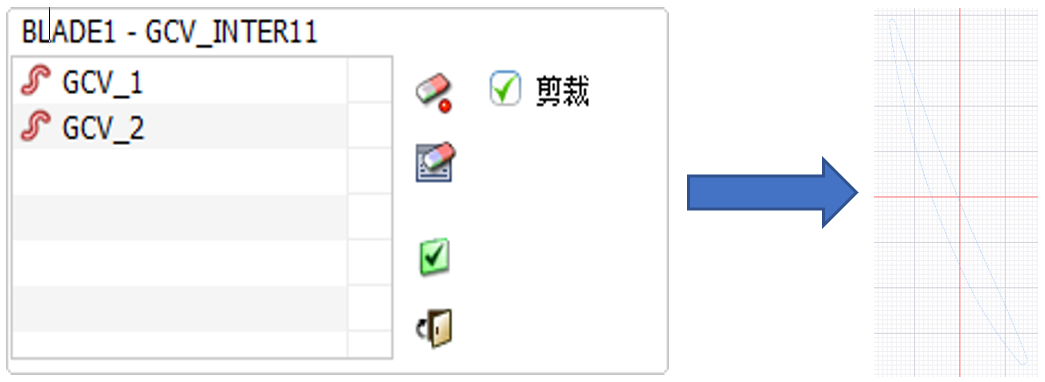

第十步

点击确认   “?“
，通过裁剪
，无缝衔接天生一整圈
，形成叶片概括：

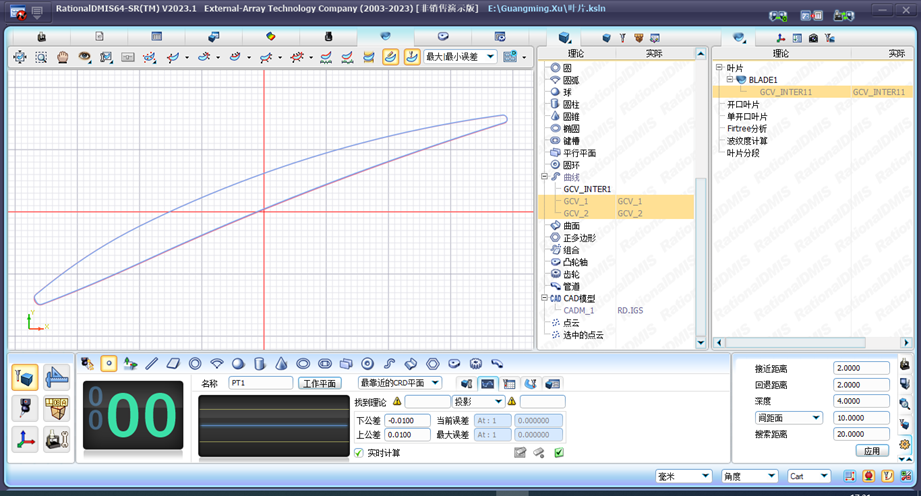

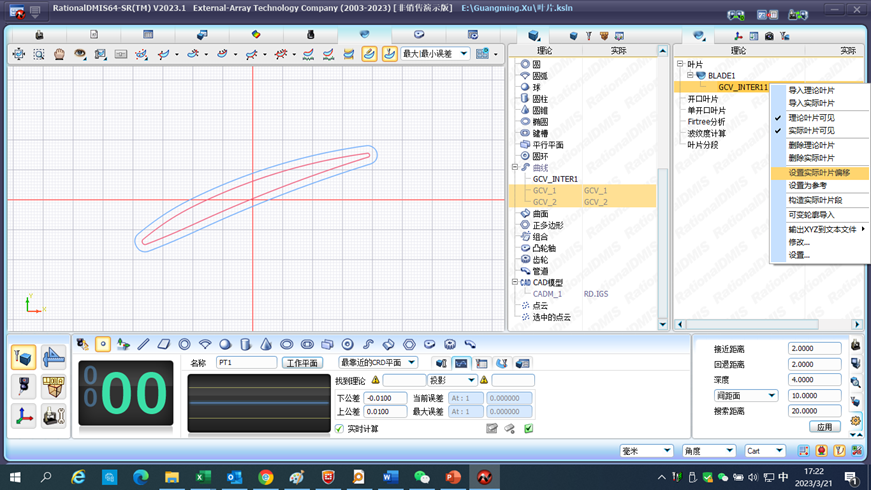

第十一步

对叶片设置偏移量（测针球半径）
，设置好后
，现实曲线和理论曲线的误差即为产品误差

。

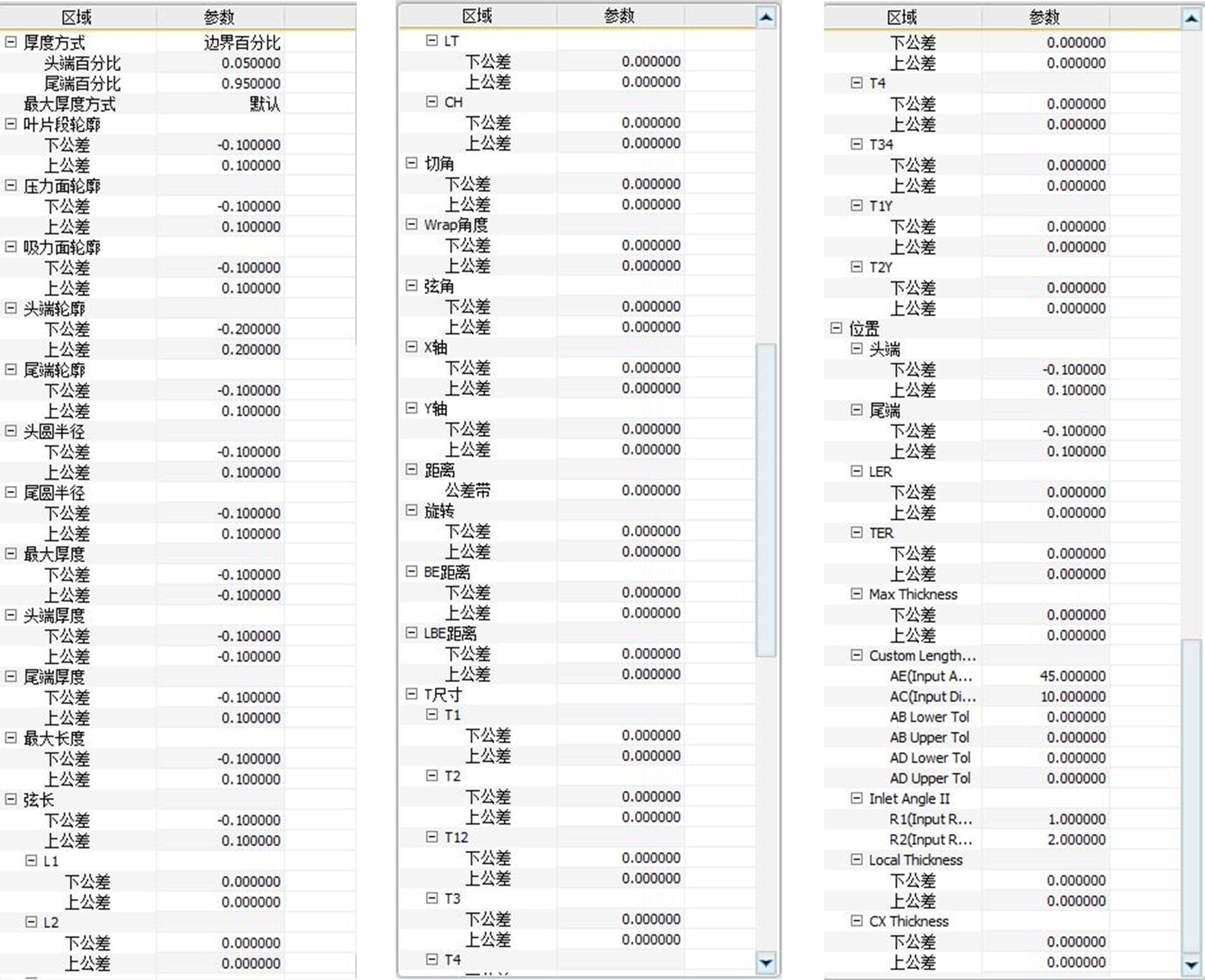

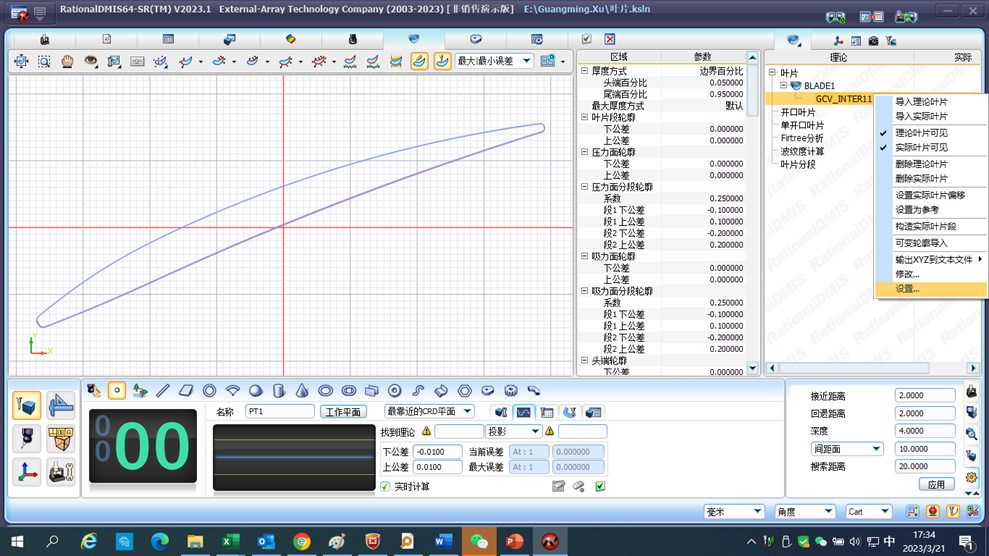

叶片各项参数公差设置（右键设置）

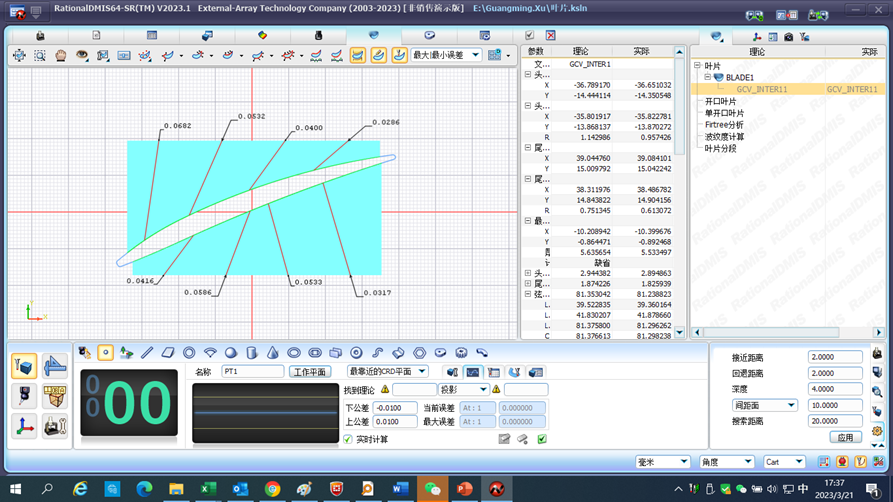

汇报形状多样

凭据图中红色框
，能够选择自己必要的汇报形状：

部门汇报形状

叶片段概括度

压力面概括度

头端概括

尾端概括

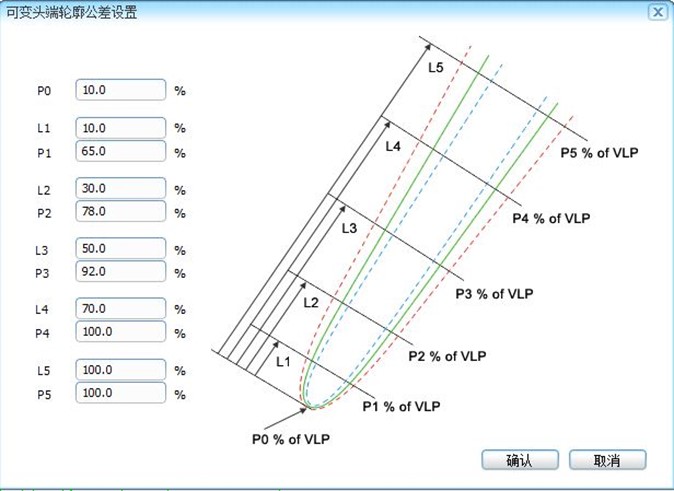

可变概括公差设置

基于RationalDMIS软件直观壮大高效的丈量职能
，海博论坛hibet为企业提供齐全的丈量解决规划
，让除了叶片检测
？楸
，海博论坛hibet还为客户提供了极具性价比的齿轮、管路、凸轮、叶片、影像、白光等丈量
？
，极大地提升了企业的效能与产能

。
