1.1 布景介绍

冲头是指机械工具中的冲压模具上的金属零件，又叫做冲棒、冲针或者冲子，是装置在冲压模具上进行陆续冲裁冲压冲断作业，使被加工资料产生分离或塑性变形，从而获得所必要的制品或者半制品
。

关于冲压加工方式的有关知识：

冲头是共同着冲头杆、冲头螺母、冲母一路使用的
。通常用于铁塔厂冲孔用处
。国内的专业出产厂家出产冲头的精度均能够达到±0.002mm，居于国际当先水平
。冲压模具在冷冲压加工中将资料加工成零件
。

冲压是在室温下，利用装置在压力机上的模具对资料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工步骤，在工业出产中比力常见
。冲压模具是冲压出产的工艺设备，是技术密集型产品
。

冲压件的质量、出产效能以及出产成本等，与模具设计和模具配件的精密度质量蹬仔着直接的关系
。

冲头的表形概括尺寸直接关系到产品的状态和尺寸精度
。若是概括过大或过幼，很可能会导致产品的尺寸不合格，对产品的状态和尺寸精杜仔着直接影响
。

1.2 检测规划

海博论坛hibet丈量 VIEWMAX E 影像仪:

VIEWMAX E 系列影像丈量仪拥有更高精度和更完善的光学系统配置，搭配自动变焦镜头，满足精密零件和复杂特点尺寸的丈量
。搭载 METUS 丈量软件，满足通例点、线、圆、弧、面和概括的急剧精准丈量
。

1.3 检测流程

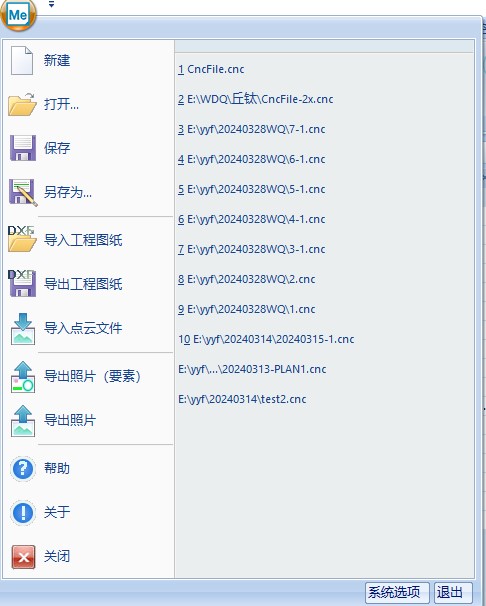

（1）导入 DXF 工程图纸：“文件”-“导入工程图纸”-“DXF”，影像窗口将光源、Z 轴焦距、倍率、图像处置参数、抓取框调到相宜

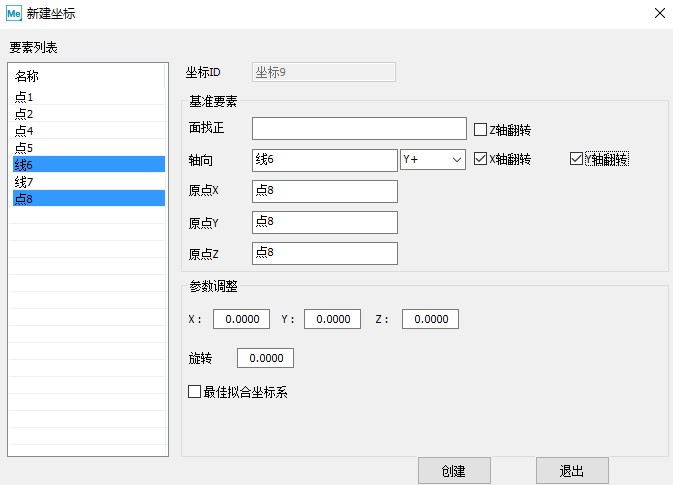

（2）粗建精建坐标系：使用棱点在数模上拾取点，机关直线，订交点成立坐标系，粗坐标有关元素 CNC 属性里将机台活动改为手动、取点方式改为半自动
。

（3）被丈量地位取棱点：

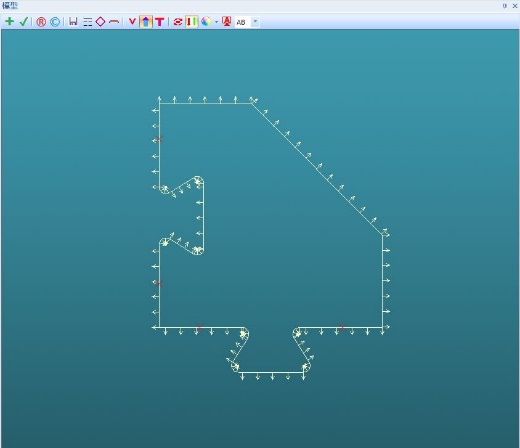

方式一：在模型窗口中概括地位取棱点，而后机关特点集，凭据必要来评价线概括度，取点方向必要同向（统一贯内或向表），可凭据客户需要进行采点，取完所有棱点

后，选择“机关”-“机关”-“特点集”号令机关特点集
。

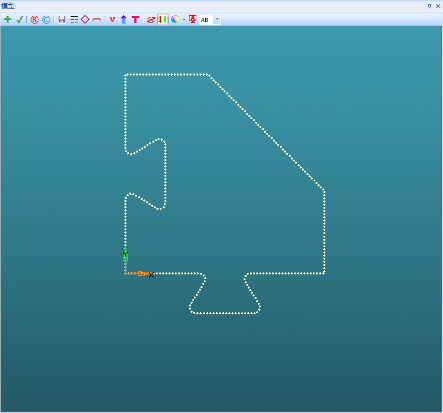

方式二：导入理论点云文件（TXT 点云文件蕴含坐标信息 XYZIJK），在模型窗口框选所有点天生棱点并机关特点集
。

（4）数据输出：

凭据现实需要输出线概括度所必要的值，可选择的有线概括度值、最大值、最幼值以及各点 T 值
；评价尺度的选择 ASME 或 ISO，两衷炖价尺度不一样，需凭据需要确定评价尺度
。

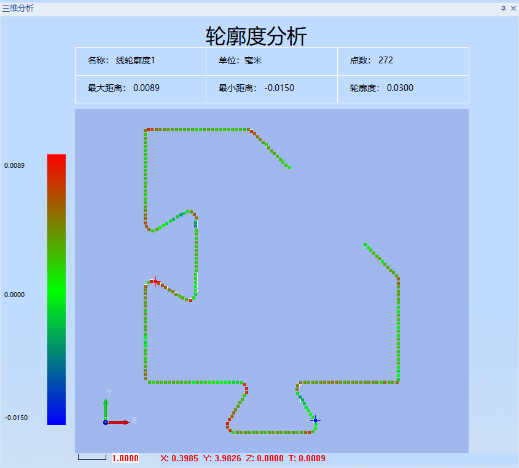

在三维分析中查看概括度值、最大/幼值、点位信息、点位误差方向等
。

1.4 检测思路

（1）概括度丈量需将概括采点密度尽可能设置高，此产品概括地位涉及到尖点且为了高效两全丈量因而选择影像仪
。

（2）类似产品如薄壁冲压幼件均能够使用影像仪来分析概括度（蕴含不带基准&带双基准&带单基准地位度）
。
