车门限位器
，用以限度车门在车身倾斜的情况车门自己打开或关关；并限度车门的最 大开度
，同时起缓冲作用
，当车门逐步打开时
，通过限位臂
，两滚轮之间的距离加大
，扭簧产生角位移
，旋转到肯定角度后
，限位臂的凹槽卡入滚轮之间
，这是第 一档限位；此时车门持续动弹
，当动弹到某一地位时
，臂的第 二个凹槽卡入滚轮与旋转渡轮之间被定位
，达到第 二档限位。限位臂本体的每一侧表表的限位曲面由升沉水平分歧的多个波浪坡面顺次衔接成整体
，检测时使用高精度三坐标设备对呈凹凸升沉的限位曲面进行陆续的接触扫描
，通过扫描数据与三维模型比对
，以判断曲面是否切合要求

 ?

 配置规划

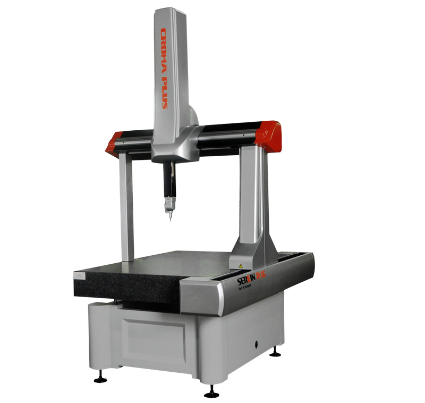

海博论坛hibet丈量三坐标

HP-S-X1S测头系统是高速、高精度的可分度三维扫描仿照测头。它同时兼容触发和扫描职能
，支持所有尺度的探测模式：单点丈量、自放心丈量和陆续高速扫描丈量
，可实现各类复杂的丈量工作
，蕴含复杂概括和表形的扫描？杉本缰惫奂觳馊娓爬ǘ鹊唪。

检测流程

装夹方式（固定限位臂即可）

  二、成立坐标系

2.1使用曲面上的点进行迭代拟合坐标系

2.2 使用“周边扫描”检测曲面
，只必要鼠标在三维图上点击设置“起点、方向、终点”
，即可自动鉴别出天堑
，设置点密度即可天生蹊径

由（蹊径示意图）可知
，别离确定天堑点：

1（肇始点）
，D（扫描方向）、2（终止点）
，点击“界说蹊径”天生扫描路线。

 2.3针对三维曲面概括度
，‘偏置’职能可设置分歧高度的扫描曲线、‘点密度’‘增量’ 可设置必要丈量点的数量

 此款机型能急剧实现扫描
，近1200点只必要以秒为单元即可齐全丈量

2.4 扫描实现
，点击“概括度”选择与图纸相符的尺度
，评价扫描线

2.5  丈量汇报

检测思路

1. 三维曲面的检测
，首先必要对产品进行相宜的装夹
，选用专用的工装夹具或者固定即可
，装夹时必要把稳预防遮挡基准和被测地位
，做到一次装加注全数丈量。

2.丈量过程中
，扫描速度尽量维持一致
，选择相宜的扫描速度
，过快会导致扫描点出现误差。通常设置为10毫米/秒

3.三维曲面检测利用面广

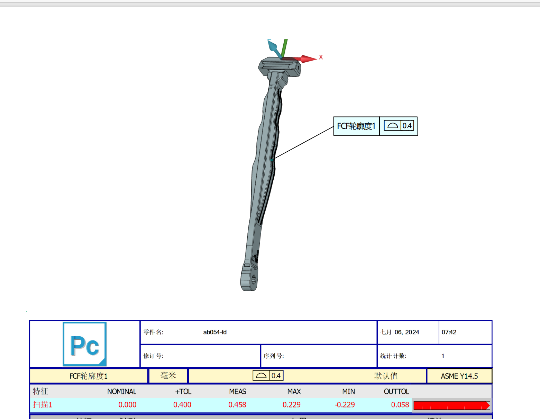

，丈量汇报必要蕴含整体概括度、沉点地位分析、误差地位分析
，方便后续的判断及问题分析。
