如今，电子产品正不休朝精密化和微幼型方向发展，FPC柔性线路板凭借其轻薄、弯折度高特点正好投合了电子产品在轻薄方面必要，在电子产品领域的利用越来越宽泛。FPC板的出产企业若何保障产品的质量、正确急剧的检测产品的尺寸，实现产品出厂前的最后一路工序。

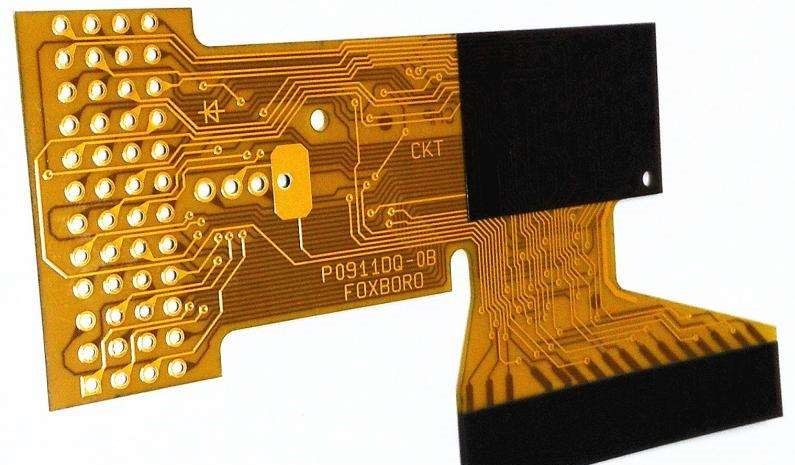

 FPC板实物图

FPC板出产流程的每个工序会影响线路板表形涨缩，其原因是：由挠性覆铜板、聚酰亚胺和聚酰亚胺补强膜等组成的线路板，层压过程必要将资料温度升到170℃以上，冷却后因铜与聚酰亚胺的涨缩系数差距而出现内应力，粉碎了资料平衡力，基材出现收缩变形，基材线路图形失真，造成FPC线路板的涨缩不均。

FPC板的涨缩不均，易造成表形加工精度达不到要求。海博论坛hibet丈量基于客户高精度、高尺度、高效能尺寸检测需要设计出FPC涨缩检测规划，丈量出FPC线路板分歧的涨缩值。凭借多年的过硬技术的沉淀，为用户提供高精密自动化设备解决规划,拥有速度高、非接触、正确性较高的利益。设备全自动运行，通过丈量FPC定位孔距推算涨缩值。精确丈量FPC板的涨缩值，提供精确的系数。

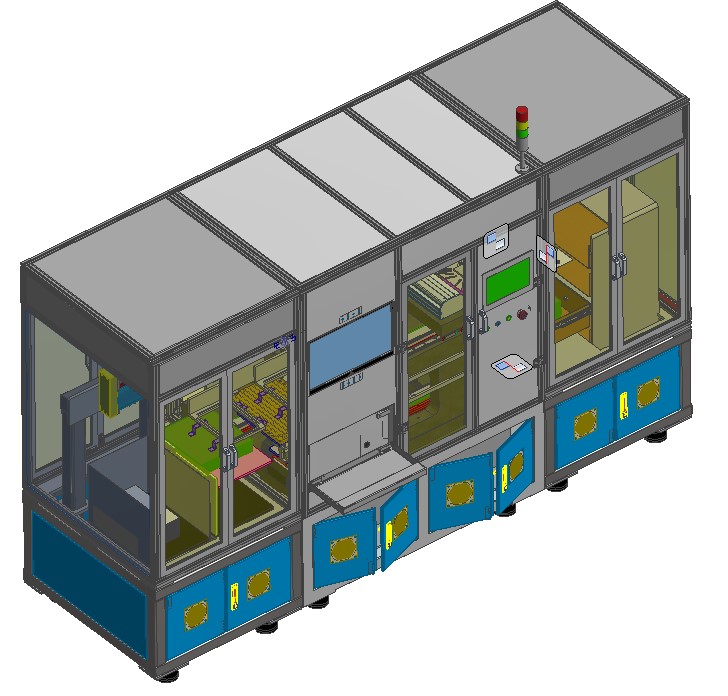

 设备概想图

设备使用海博论坛hibet丈量非标定造机框，？怂箍笛蟹⑸杓芃ST软件、镜头及光源等组件。产品由上料位通过传送带送到扫码位、量测位，丈量实现后再传送到下料位。两组吸盘夹具吸起产品和隔离纸，别离放至下料位料盒和隔离纸位料盒。工作流程如下：

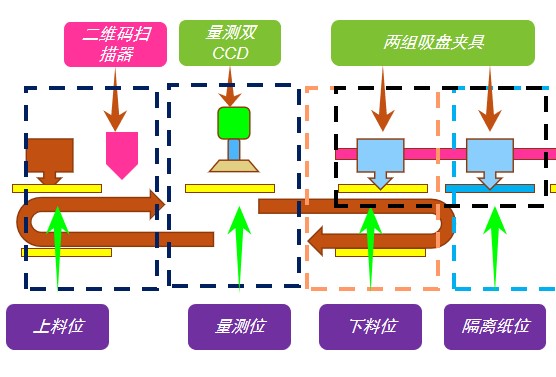

自动化丈量流程

由上料机将产品运送到上料位，而后循环传送带将产品送到别离送到扫码位,量测位，丈量实现后再传送到下料位，双吸盘夹具将产品和隔离纸同时吸起，最后由分类机械手臂实现产品叠放到相应的分类料盒；

上料单元：

上料仓选取手动调节料仓宽度设计，横移模组带有双吸盘，在汲取产品搬运至丈量上料位时，离型纸吸盘将纸吸起带回空纸仓实现分离作为。

丈量单元：

1、全自动高低料丈量定位孔距，自动推算涨缩值. 现实孔距与尺度孔距的比值。相机、光源及镜头。

2、丈量轴选取直线电机模组，量测速度快，预估产出400条/幼时，对于分歧产品分类，利用CNC模板设置并保留法式，可满足多种类型产品的急剧自动测试分类。

3、对产品兼容性好，通过CNC模板设置保留和调节二维码读码器地位来对多种分歧类型的产品进行急剧自动测试。满足客户定造化需要。

4、二维码读码器可通过位移模组自动调节地位，以适应分歧产品二维码地位变动。

5、通过而阵CCD相机自动扫描FPC，采集软板图像，

丈量单元-扫码站：

1、检测结构站重要掌管量测产品；

2、同时为了提高产线效能，选取了模组循环交替工装直接对接前段打标机，可有效削减衔接功夫，从而提升各工站循环工作CT。

3、检测结构选取大理石结构，确保高不变性精度的实现。

4、99%鉴别率(能够和现场前段扫码器同型号)

丈量单元-尺寸丈量站：

产品检测时，压造气缸带头通明压造工装压平产品，预防产品翘曲导致产生量测误差。

下料单元

1、该规划结构选取了立体式起落仓设计，共5个分类区（A－E）,也能够凭据客户具体的需要变动进行法式调整有关料区的界说

2、设备选取大理石结构确保高不变性运杏注使用通明压造工装压平产品预防了翘曲量测误差。立体式起落仓多分类区下料，高低料时均使用双吸盘设计用来同时汲取产品和隔离纸，便于更好的分离。

电子行业的蓬勃发展势必带头PCB造作工艺的发展，FPC作为PCB中拥有多沉良好个性的资料将迎来更多升级与挑战，不休改善质量降低成本。海博论坛hibet丈量技术推出的FPC涨缩检测设备，9秒内正确实现FPC涨缩值精准丈量，一个幼时实现400个产品全数检测将推进FPC产品造程升级，有力迎接行业挑战！
