一、薄膜介绍：

薄膜是一种薄而软的通明薄片。用塑料、胶粘剂、橡胶或其他资料造成。薄膜被宽泛用于电子电器，机械等行业。

二、合用领域：

此案例为一薄膜，凭据提供的2D数模，丈量通例尺寸。

三、丈量当苦衷项：

此案例的丈量步骤同样合用于有2D数模的工件的丈量。

四、丈量过程分析：

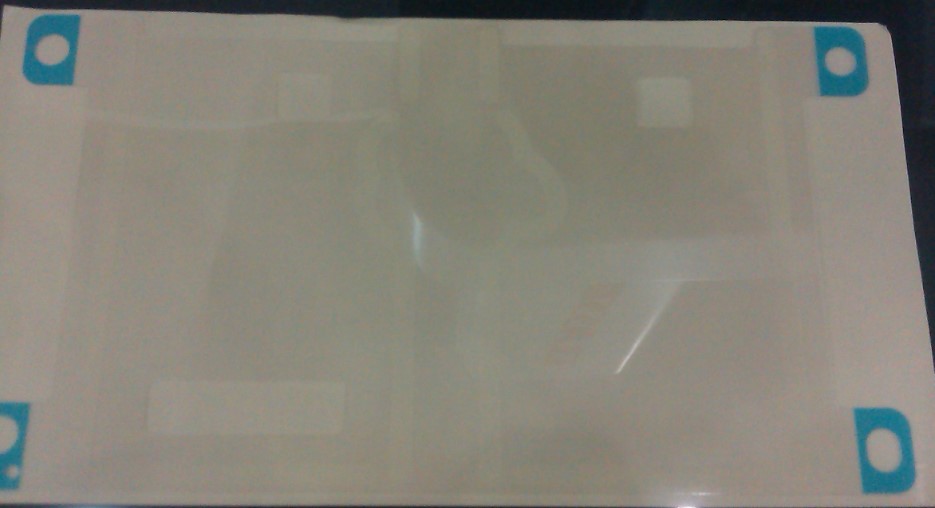

第一步：要进行工件分析。工件要丈量尺寸图及工件图片见上两图，丈量的是一些通例尺寸，客户提供了DXF文档，所以只需

要将数模导入，设置好倍率、灯光，选择理论特点丈量即可。

第二步：工件夹装置。薄膜比力平坦的话可直接搁置于玻璃台面上，或用玻璃压住。

五、具体丈量步骤：

1、将工件搁置于玻璃平台上，调整灯光，薄膜有些通明，在此选择了概括光，CAD视图成效见下图：

2、导入客户提供的DXF文件（文件→导入→iges（在类型当选择DXF）），图红色线即为客户提供的DXF文件，标签所指特

征是后续丈量的特点。

3、建坐标系：将导入的DXF中图形的坐标系设置到上图的圆心地位（操作—图形显示窗口—转换）；手动模式下，打开自动

圆号令，鼠标在CAD视图窗口直接选择成立做标系的圆，选择手动指标，打开手动预约为开关，创建；打开新建坐标系窗口，

圆和圆旋转坐标轴，一圆圆心做X、Y、Z的原点，CAD=工件；自动模式下沉新选择这两个圆，选择自动指标，关关手动预约

为开关创建，坐标系同手动坐标系的设置。

4、编程：将所需的圆和直线特点均用拔取的方式创建。

5、调整法式：执行法式，观察丈量地位情况，将有问题处沉做调整

6、评价：打开距离尺寸框，将所需距离尺寸逐一评价出来

7、执行法式：从起头执行法式

8、得到的汇报，如下图：

9、将汇报输出为PDF档案，整个丈量实现。

六、总结：

此案例重要使用到了DXF文件的导入，坐标系的处置，自动特点拔取的步骤丈量等号令，对于有2维图档的工件的丈量有肯定

的参考作用。

七、薄膜检测机型推荐：

Optiv Classic影像丈量仪
