在汽车驾驶过程中，起步、换挡、减速、刹车，好多新手司机都已经由于离合器的操作不得要领，而搞得手忙脚乱过。离合器装置在发起机与变速器之间，负担着传力、减振和预防系统过载等极度沉要的作用。驾驶员可凭据必要踩下或放松离合器踏板，使发起机与变速器临时辰离或逐步接合，以堵截或传递发起机向变速器输入的动力。

近年来，随着汽车技术的进取和行驶速度的提高，对离合器造作厂家的技术水平和产品质量也提出了更高的要求。而效能决定产能。在当今强烈的市场竞争中，要想脱颖而出，从获取订单起头，就必须高效应对。

客户需要：

客户是离合器造作企业，该企业的合作同伴必要对一款离合器进行逆向设计、加工出产，但却只有离合器原型实物，没有有关数据和图纸
？突苏《┑，必要急剧拿出离合器的三维数据规划。在采购商中意、订单成交之后，再持续做精密化的逆向设计、领导加工。

通例规划：

企业的通例做法是选取传统丈量方式，如用卡尺、千分尺、三坐标、概括仪、影像仪等设备，对离合器整体及拆卸的单个零件别离进行丈量，而后凭据丈量数据做出三维模型，向客户展示。

这个过程大体必要一周甚至更长的功夫，可谓耗时费劲。若是订单最终未能成交，这对企业成本而言，将是极大的浪费。

检测规划：

选取RigelScan Plus蓝色激光3D扫描仪，高效扫描离合器总成上零部件，获取精准三维数据，直接导入CAD软件里进行立体装配，输出爆炸图视频，向客户进行直观演示。从扫描到输出爆炸活动图，整个过程只需半天功夫

RigelScan Plus▲

具体执行：

1、扫描筹备

由于离合器各工件较。ㄑ古獭⒛て伞⒗牒掀鞲恰⒋造谋咴岛穸缺鹄胛6mm、2.5mm、4mm、1.5mm），需借用桌面标志点将工件两端标志点鉴别，再进行尺度模式扫描。

2、参数设置

针对该离合器，设置分辨率为0.3mm。

3、扫描及CAD装配

使用RigelScan Plus别离扫描离合器总成上拆卸的4个零部件，约莫1幼时即实现了整个扫描过程，得到了4个零部件的三维模型。

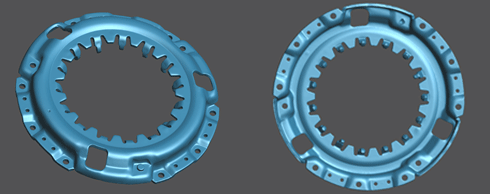

压盘-扫描数据▲

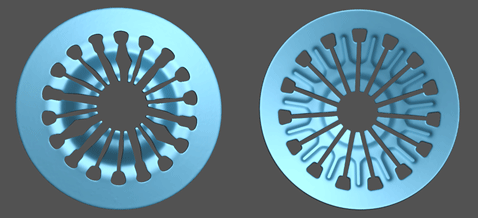

膜片弹簧-扫描数据▲

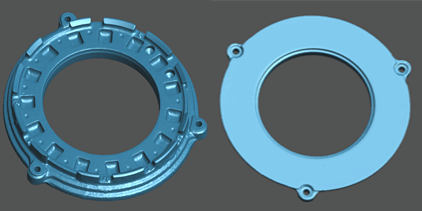

离合器盖-扫描数据▲

传动冈飕-扫描数据▲

将扫描数据导入UG里进行地位装配，并按装配挨次造作爆炸图。

爆炸图活动视频演示▲

幼结：

RigelScan智能手持式对比通例规划，其效能之高，令客户极度赞叹！速度再加上形象直观的产品装配展示，对于客户获取订单来说援手很大。

同时，在订单成交之后，能够持续利用扫描数据进行精密化丈量及逆向设计。后期还能够领导加工，对造作出的离合器产品进行质量检测等。

能够说，RigelScan Plus三维扫描仪与CAD软件的结合，从争取订单起头，贯通产品的全性命周期，援手客户极大地提高效能，减轻工作强度，节约功夫和人力物力成本，为企业带来效益。
