三坐标丈量机在丈量过程中

，会涉及到好多形位公差基础知识

，今天海博论坛hibet幼编重要跟各人说一下三坐标丈量机垂直度
。

机械加工后零件的现实身分相对于梦想身分总有误差

，蕴含状态误差和地位误差
。这类误差影响机械产品的职能

，设计时应划定相应的公差并按划定的尺度符号标注在图样上
。三坐标丈量机及影像丈量仪丈量的主张就是要判断被测零件是否切合图纸要求

，每一个特点丈量的了局都必要依照公差要求进去输出
。

垂直度

垂直度（⊥） 用来节造零件上被三坐标丈量身分（平面或直线）相对于基准身分（平面或直线）的方向偏离90°的要求

，即要求被测身分对基准成90°
。平行度公差用来节造线对线 、 线对面、面对线、面对面

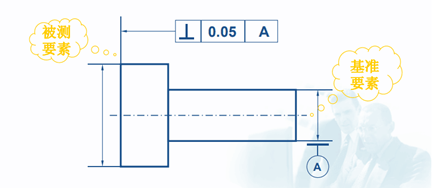

根基概想

被测身分：

零件图中给出了状态或（和）地位公差要求

，即必要三坐标检测的身分

基准身分：

用以确定被测身分的方向或地位的身分（简称基准）

，被测身分和基准身分可所以中心身分

，也看是概括身分

，他们均有梦想和现实两种情况

基准符号：

基准符号由带圆圈的英文大写字母用细实线与粗的短横线相连而组成

，平面对平面的垂直度公差带为距离为公差值 t、且垂直于基准的两平行平面 间的区域
。

例：

现实平面须位于间距为公 差值0.08、且垂直于基准面A 的两平行平面间的区域内平面对平面的垂直度公差带为距离为公差值 t、且垂直于基准的两平行平面 间的区域
。

例：

现实平面须位于间距为公 差值0.08、且垂直于基准面A 的两平行平面间的区域内平面对轴线的垂直度公差带为距离为公差值t、 且垂直于基准的两平行平面间的区域
。

例：

现实平面须位于间距为公差值0.05、且垂直于基准轴线A的两平行平面之间直线对直线的垂直度公差为距离为公差值t、 且垂直于基准线的两平行平面间的区域
。

例：

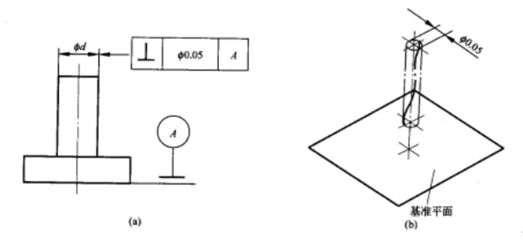

现实轴线须位于间距为公差值0.05、且垂直于基准轴线A的两平行平面之间直线对平面的垂直度公差

，在给定方向上

，公差带是距离为公差值 t 且垂直于基准面的两平行平面间的区域
。如在公差值前加φ

，其公差带是直径为公差值t且垂直于基准面的圆柱面内的区域

例：

现实轴线须位于间距为公差值0.05、且垂直于基准面的圆柱面内的区域除了能够使用三坐标丈量机丈量垂直度公差表使用角铁、水平仪、借用辅助工具等都是常用的丈量步骤
。凭据情况选择工具

，不局限于三坐标丈量步骤
