三坐标丈量技巧 | 解读PC-DMIS2021曲线阵列职能

颁发功夫：2022-10-24 11:10:42 作者：三坐标 起源：www.serein.com.cn 浏览：1883

媒介

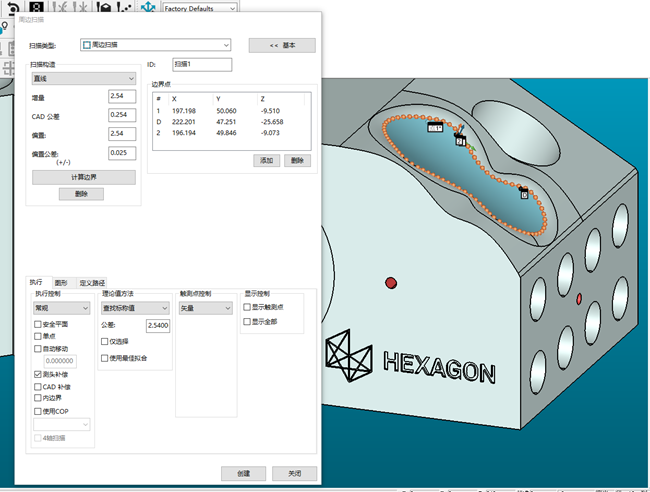

使用PC-DMIS2021之前的版本丈量下图所示的概括点，通常是使用DCC Scanning ？，使用周边扫描的号令进行测点的规划。若是客户没有购入此 ？樵虮匾斗巡砂炷 ？榉娇墒褂。


PC-DMIS2021增长了曲线阵列职能，让用户更容易实现点概括轨迹的编写，且无需付费采办 ？，大大提升编程效能的同时也为客户节约了一笔不幼的用度。


具体操作如下

1、成立好零件坐标系将模型与零件坐标系对齐

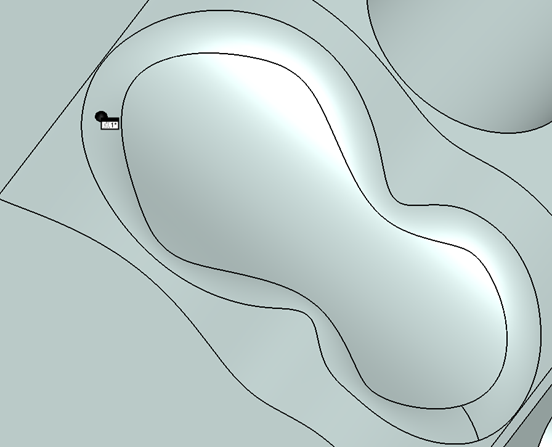

2、在必要取样的曲线左近取一个矢量点


3、编纂窗口当选中必要阵列的点并复造指标


4、打开阵列窗口（能够从编纂菜单进入或快捷窗口进入）

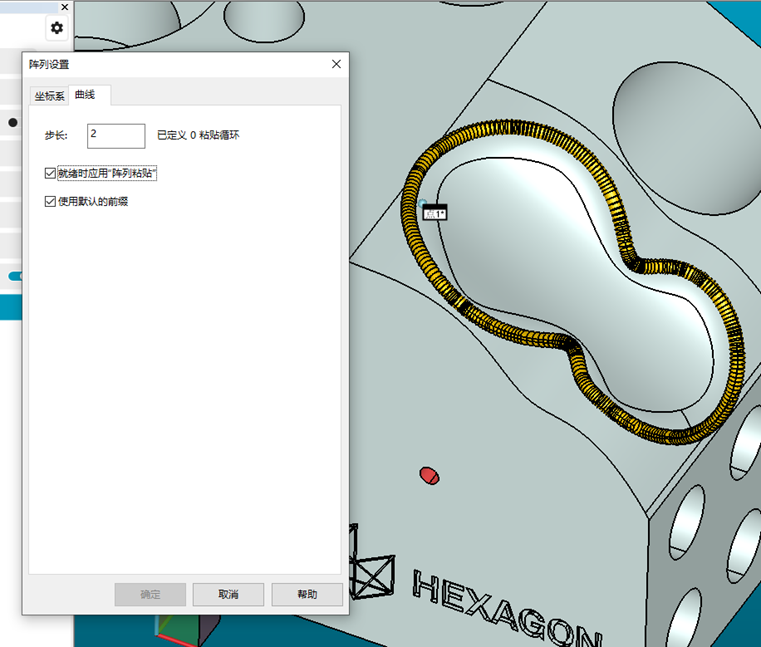

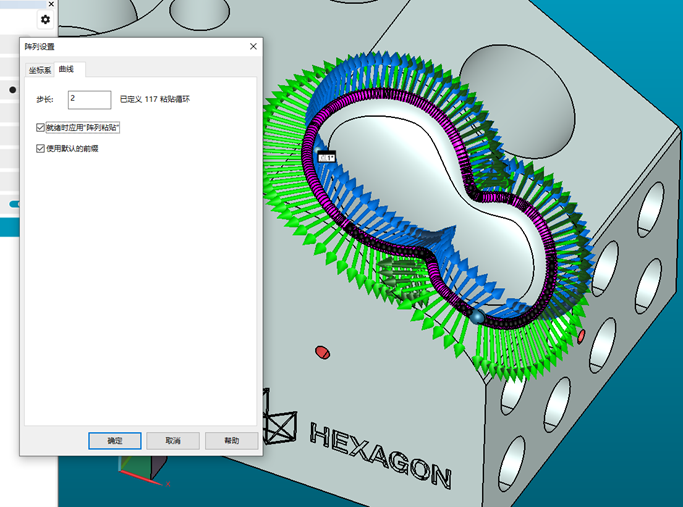

5、设置步长，勾选就绪时利用阵列粘贴，鼠标节造光标滑至参考曲线，出现图示成效后，单击左键

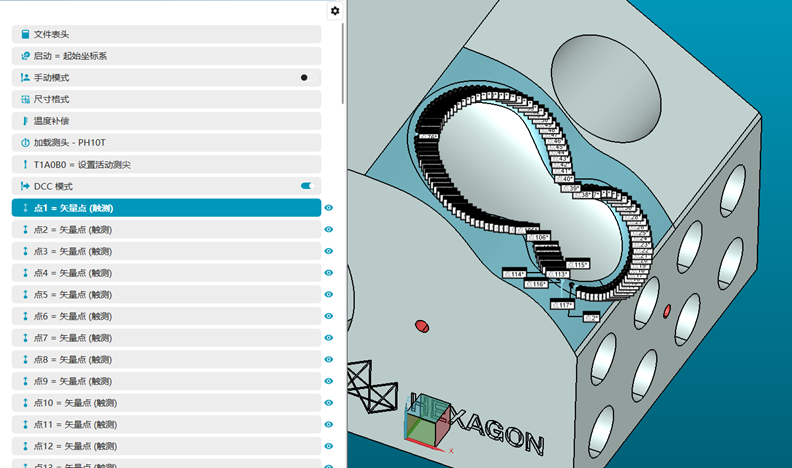

6、点击确定天生点号令


曲线阵列在进行曲面或者曲线概括度的测点规划时能够部门代替DCC Scanning中周边扫描的职能，但是必要模型上有能够显著识此外线条。曲线阵列的点散布地位为曲线线条上。
