HR-MP更换架利用具体过程

颁发功夫：2023-05-15 09:05:18 作者：三坐标 起源：www.serein.com.cn 浏览：1847

在三坐标丈量机的使用中，有时我们在丈量一个复杂工件时，必要用到分歧的测针来进行丈量，为提高丈量效能，测针更换架逐步被宽泛的利用于三坐标丈量机中，那么测针更换架我们要怎么使用呢 ？

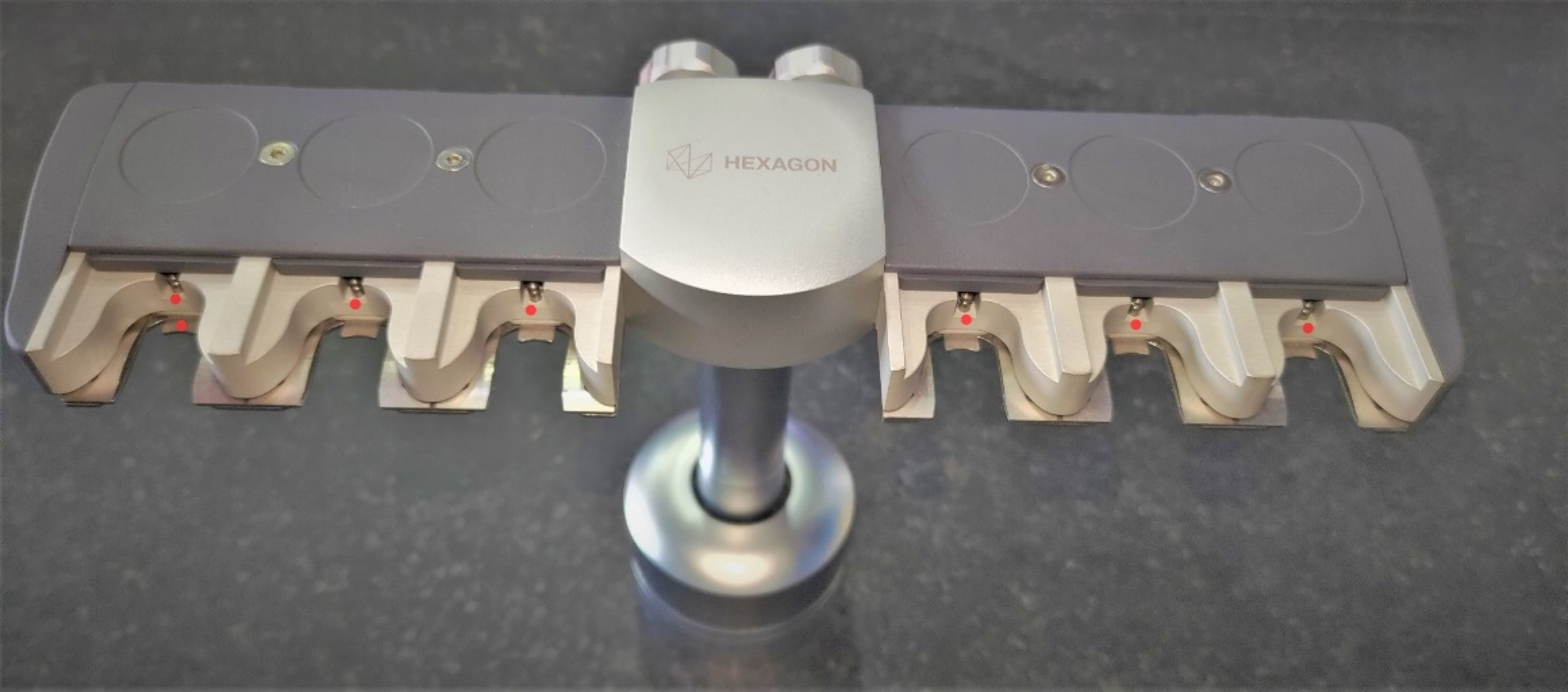

HR-MP更换架，通过磁性吸盘进行自动更换HP-TM测针的架子 。HR-MP更换架在装置后,必要驱动测针到更换架的一方，手柄锁住相平行的一个轴向，往另表一个方向移动，若是测针际遇更换架，则要放松更换架微微调整，使更换架的方向和机械坐标系的方向靠近一致，预防丈量时出现撞针、卡针的景象 。




 使用过程


1、打开PC-DMIS软件，新建法式后，顺次点击“编纂”-“参数设置”-“测头更换架”；

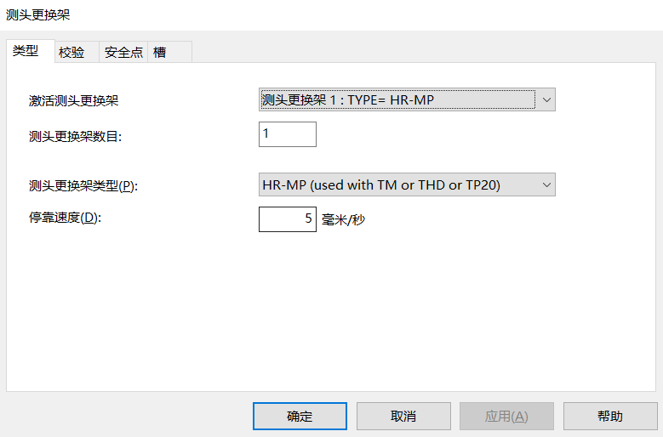

2、弹出对话框后，在“类型”窗口下，将“测头更换架类型”下拉，列表当选择“HR-MP”在“测头更换架数量框”中更换架数量，点击利用；

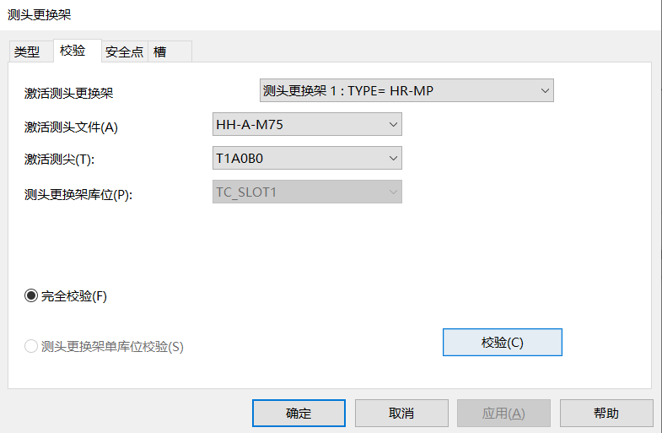

3、切换“校验窗口”确认“激活测头文件”测头文件与机械当前使用测头文件一样和“激活测尖”选择TA0B0，选择“齐全校验”点击“校验”；



4、软件弹出窗口，确认所有盖子都已打开后，点击“确定”；

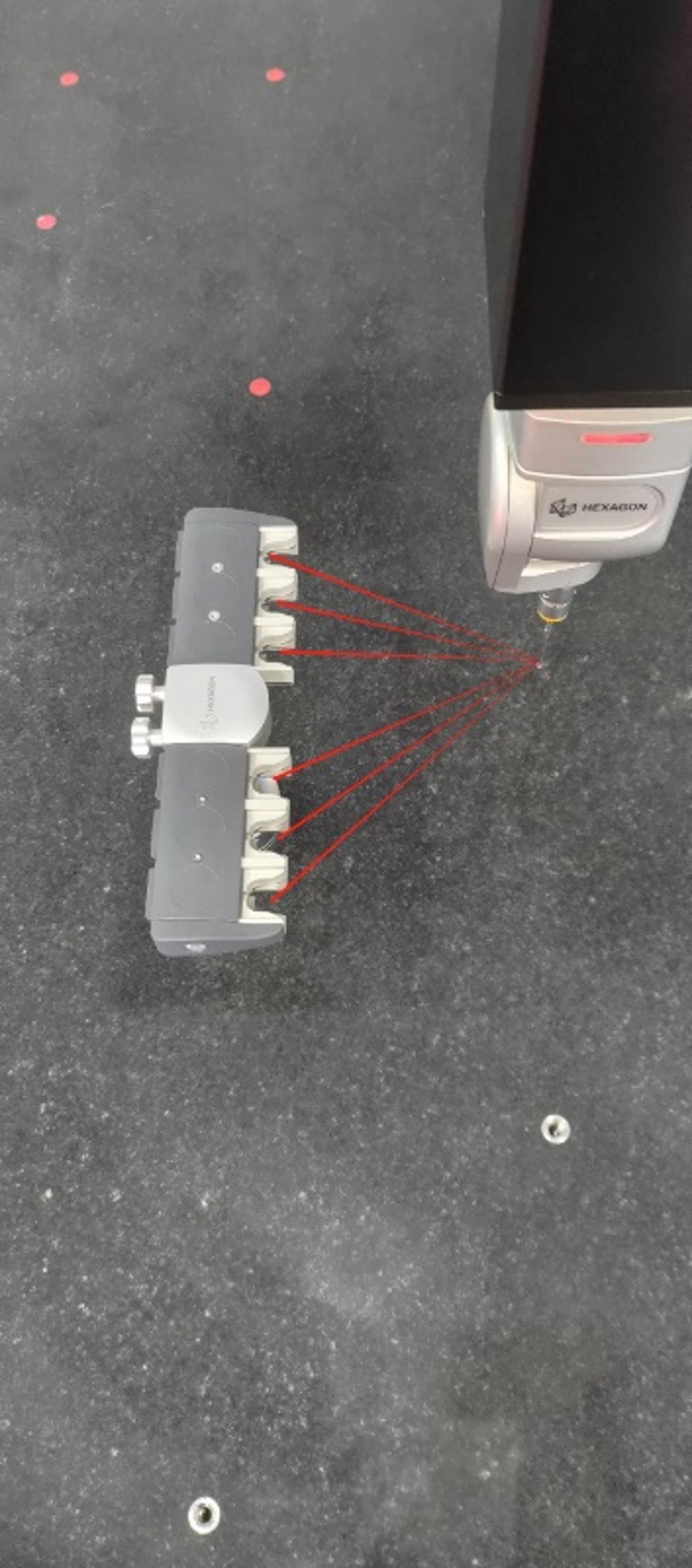

5、依照提醒在更换架侧壁测点，最后一个点测在铁片上，软件会自动去运行校验法式；

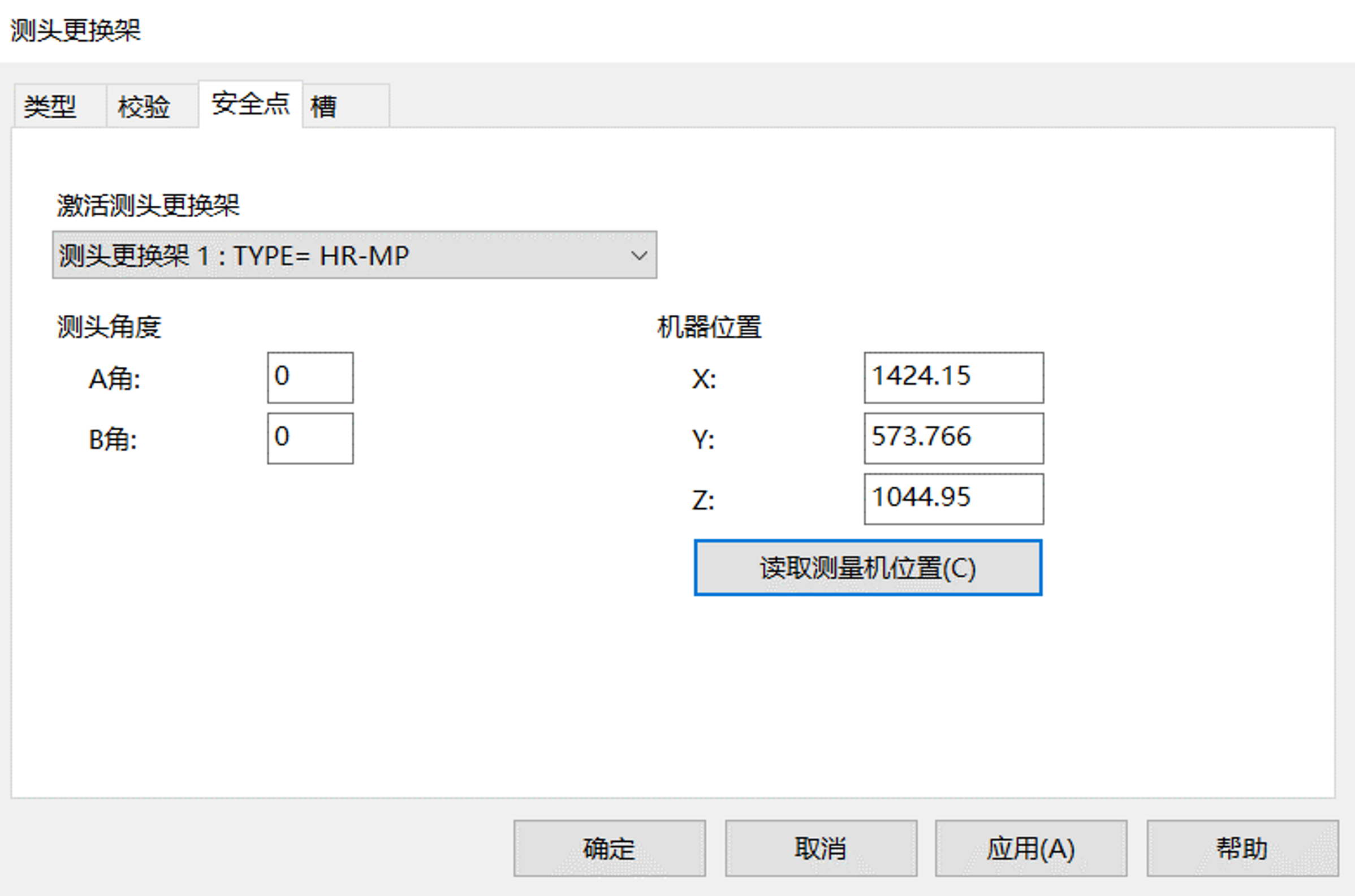

6、校验实现后，点击“安全点”窗口，将测头移动到安全地位后，点击“读取丈量机地位”点击“利用”；




7、点击“槽”点击“槽数”输入当前更换架的槽数，点击“端口”前的+号，在“无测头”右键选择库位中想存放的测针 。实现后点击“利用”确定，更换架的参数就实现了 。



海博论坛hibet三坐标丈量机建设测针更换架可解决大部门复杂工件自动化检测、拥有宽泛的合用性，同时也削减了工件在丈量时装夹的次数，大大提升了丈量效能 。
