钣金是一种针对金属薄板（通常在6mm以下）的综合冷加工工艺，蕴含剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等，宽泛利用于电子电器、通讯、汽车工业、医 疗器械等领域，在电脑机箱、手机、MP3这些设备中，钣金件更是其必不成少的组成部门。

钣金件在丈量时常见的尺寸问题有：形变大、多料、孔径不符、少边等；其中，在遇到形变量较大迪胗金件时往往很难正确丈量。且钣金工件在加工时，因弯曲和伸展的原因，使得其的丈量地位与标称值差距较大；丈量时又会由于孔位地位变形大而造成了“撞针”以及不正确的投影平面影响“圆的直径”等问题，大大的影响了钣金件丈量的精度。

若何实现钣金件的正确丈量
？

PC-DMIS样例点和查找孔职能

助力钣金件尺寸轻松丈量

海博论坛hibet全特点计量软件PC-DMIS 搭配海博论坛hibetCROMA 系列高精度三坐标丈量机，满足客户对钣金件的丈量需要。并通过软件中的触测样例点属性、触测查找孔属性等职能，以直观的操作界面和智能化的特点鉴别职能，轻松解决以上迪胗金件丈量难题，助力企业急剧提升产品质量节造能力。

操作步骤

1、触测样例点属性

PC-DMIS的“触测样例点属性”职能中，样例点的作用是能够将圆的投影方向和触测深 度进行调整和更改特点投射的平面。丈量时能够从正确的丈量深 度去触测，测得的圆投影到使用样例测点天生的平面上，以获得正确方向的圆。

步骤：

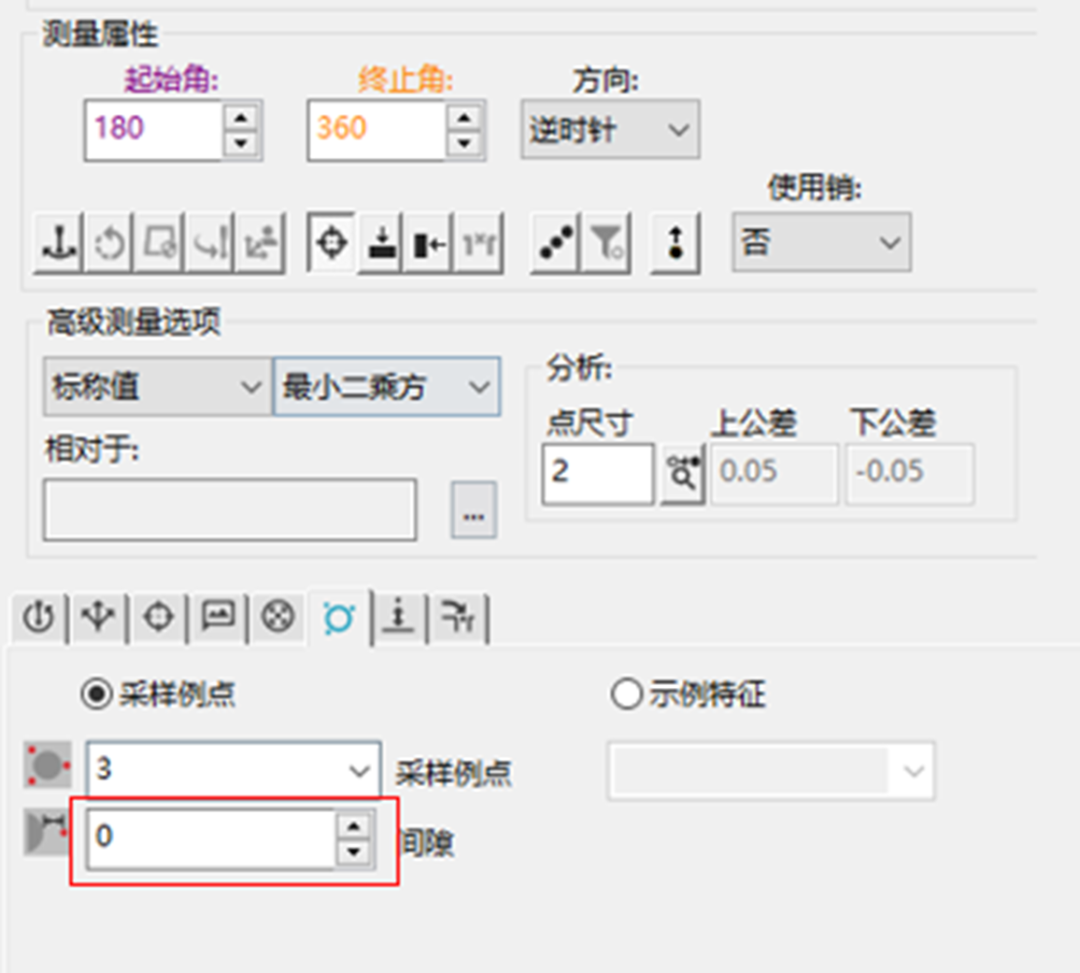

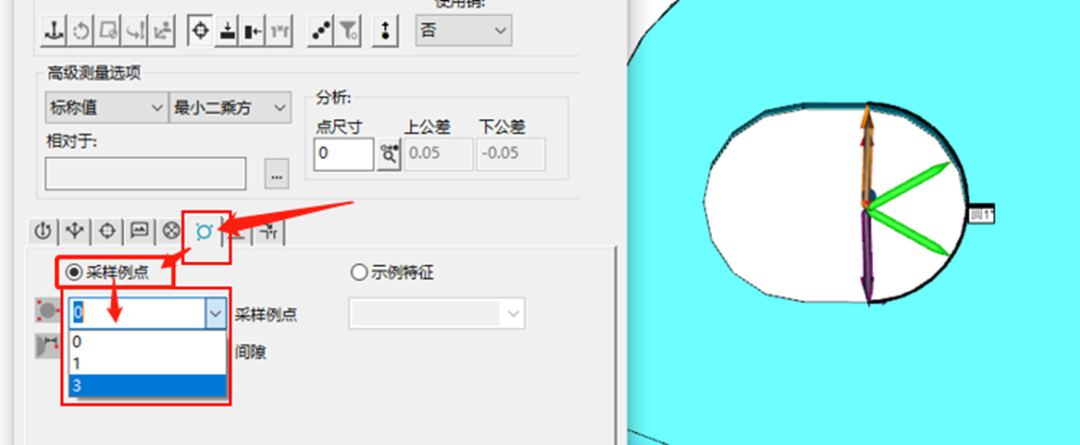

（1）打开“自动圆特点对话框”，选择“采样例点”，采样例点数改为3。

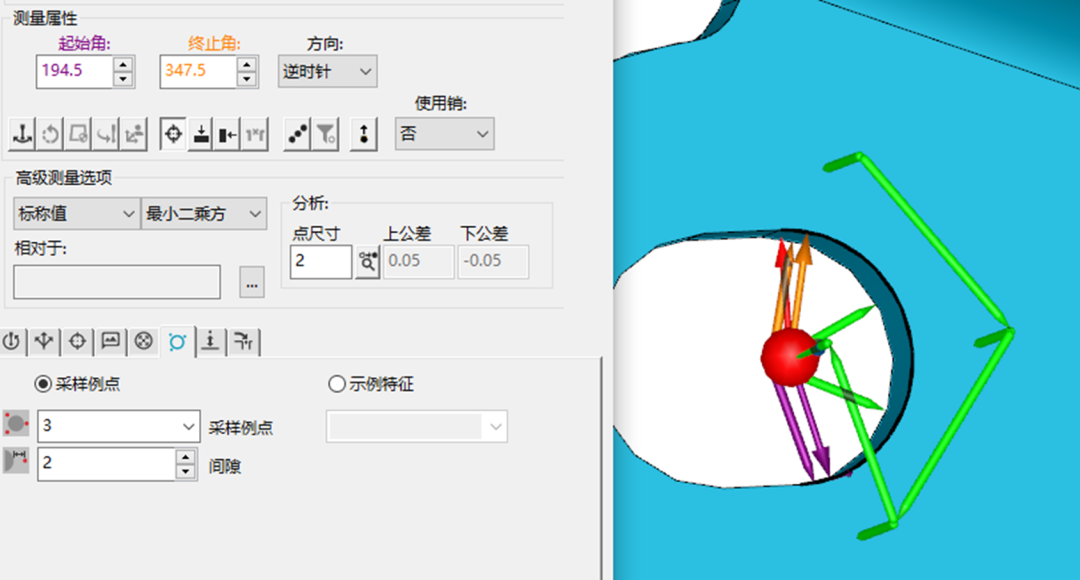

（2）更改相宜的“间隙”，合理的散布在圆的面上，点击“确定”。

2、触测查找孔属性

PC-DIMS的“触测查找孔属性“”职能，选择项目”中 心”并“创建”丈量特点，测针会从理论孔中 心地位下针，以矢量方向去查找孔直至达到搜索距离，触测第 一点之后会在孔周围以均匀间距持续采集二个测点，以这三个点来确定圆的或许中心地位，之后再去丈量圆。从而实现精 确丈量。

步骤：

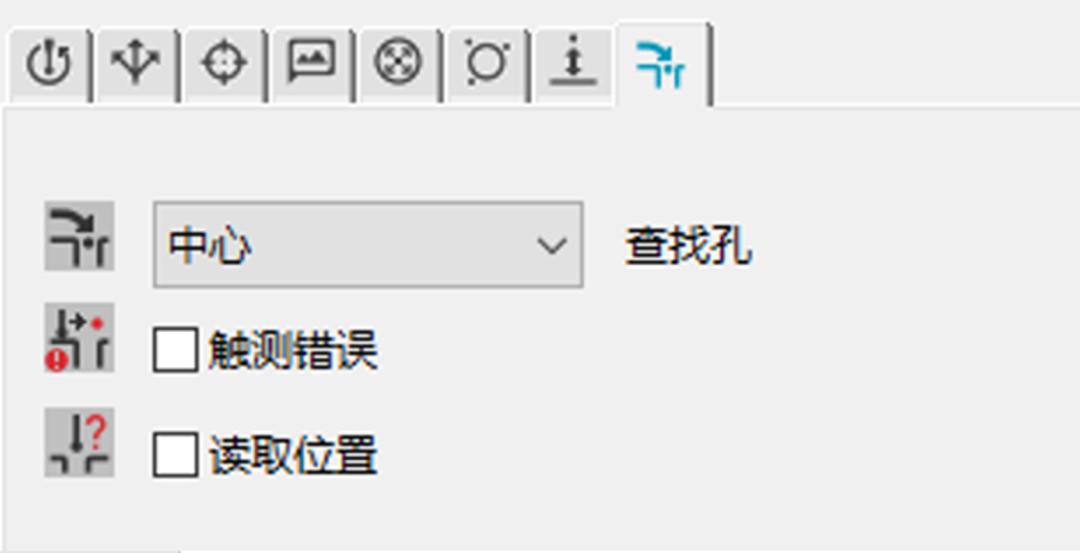

（1）打开“自动圆特点对话框”，选钟装触测查找孔属性”。

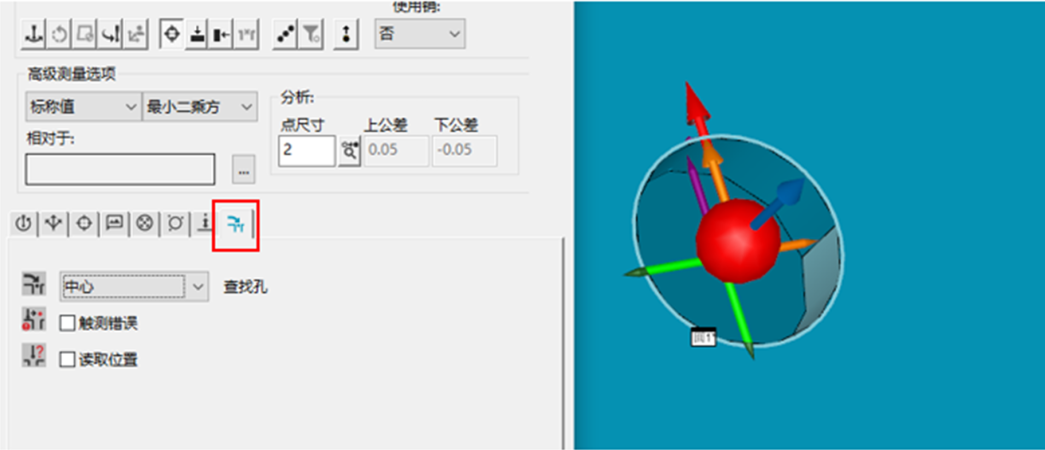

（2）在“触测查找孔属性”中，选择“中 心”，点击“确定”。

（3）当软件无法自动查找到圆孔中 心时，我们还能够通过手动的方式，定位圆孔现实中 心地位--即勾选‘读取地位’这个选项

海博论坛hibetPC-DMIS计量软件以其敦睦直观的操作界面和怪异的丈量优势，大大地提升了精 密丈量效能，援手宽大用户轻松急剧丈量出各领域零部件精 密尺寸，助力企业急剧提升坐标计量和产品质量节造能力。

本期的内容就到这里，更多智能计量幼技巧敬请关注海博论坛hibet丈量，海博论坛hibet丈量将与您一起携手共同创造智慧计量的未来！
