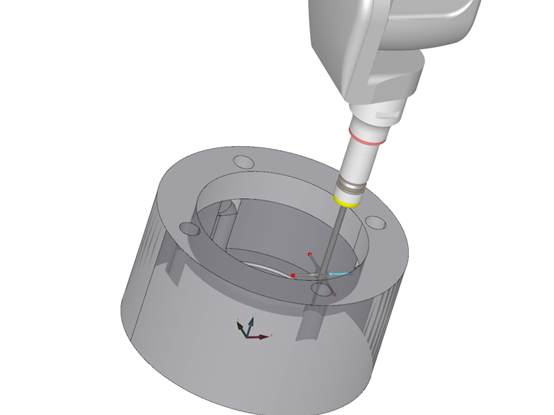

星形测针常用于检测零件内腔 ，或深孔或长轴类零件 ，有时使用星形测针能够削减测头的旋转角度 ，提高丈量效能。

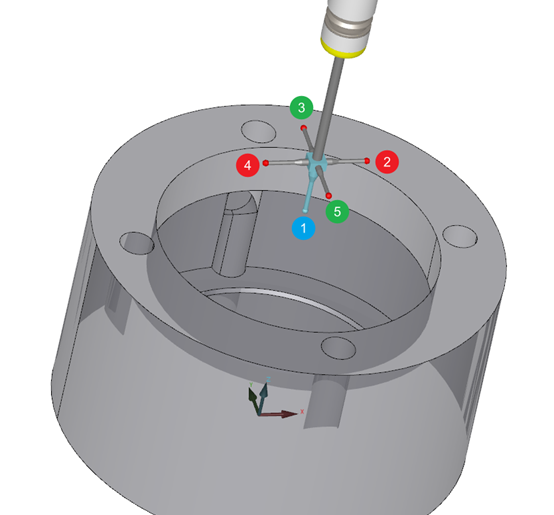

1、测针装置
当苦衷项：
? 星形测针或者五方向测针须增长一个10MM~20MM的加长杆
? 四个方向的测针是固定死的 ，不能拆卸
? 1号测针（Z方向的测针）螺纹衔接处有一截是光杆 ，把稳别选错测针
? 装置固定使匾个参照物 ，锁定X轴 ，观察Y轴的方向 ，尽量与机械的轴向平行
2、测针文件配置

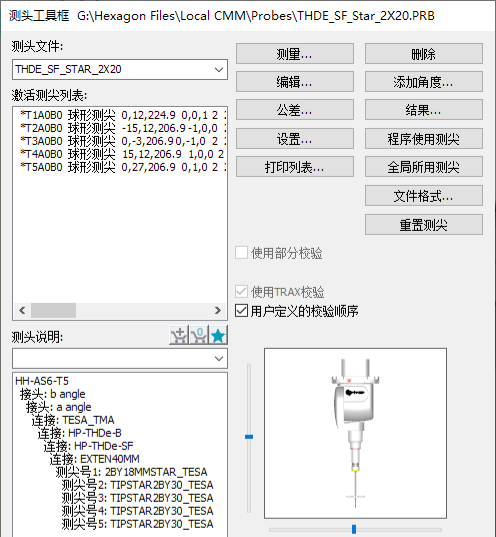

在加长杆后面增长星形测针组件 ，把稳星形测针后面都带有star字样标志（其中含有TESA字样的是TESA公司的测针 ，没有的则是雷尼绍公司的测针 ，两者没有区别 ，可肆意选择）。
接着增长其它四个方向的测针 ，一样是带有star的字样标识。

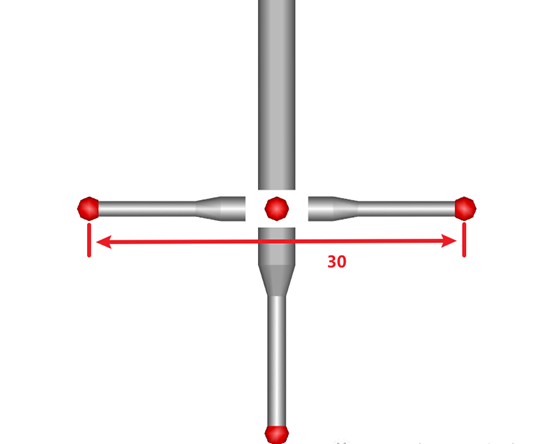

星形测针四个方向配置的测头组件比力特殊 ，其推算的是同个轴向的两个红宝石球心的的距离 ，不是单个红宝石球到测针中心的距离。
3、测针校验

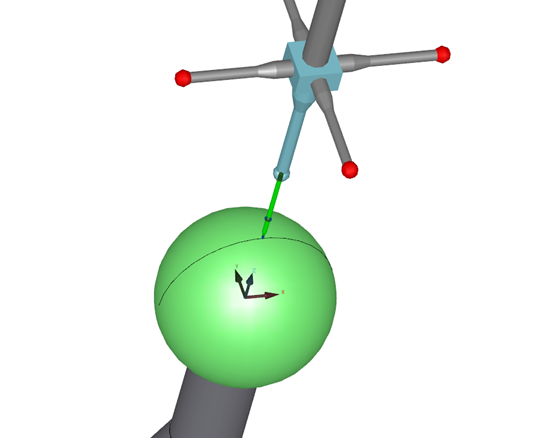

星形测针校验 ，首先以1号针作为主探针进行定位（在尺度球正上方踩一个点） ，而后自动校验。
当测座旋转角度之后的校验：

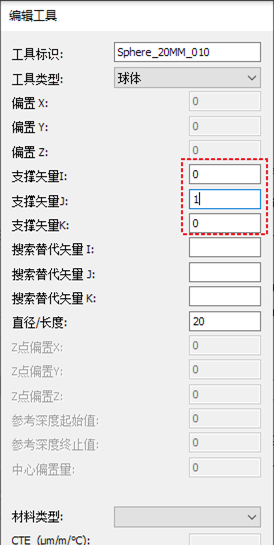

批改尺度球的支持矢量方向 ，好比当我校对A90B0的角度测针的时辰 ，首先把校验球的支持矢量改成（0 ，1 ，0） ；
而后必要使用A0B0角度的1号测针先校验一次（定位） ，接着再将测座旋转到A90B0,而后进行自动校验
