技术利用 | PC-DMIS距离尺寸评价职能介绍

三坐标丈量机（CMM）是现代工业中用于精

颁发功夫：2025-01-19 15:01:29 作者：三坐标 起源：www.serein.com.cn 浏览：1376

三坐标丈量机（CMM）是现代工业中用于精确尺寸丈量和质量节造的高精密设备 ，它可能在三个相互垂直的坐标轴上对物体进行精确定位和丈量。PC-DMIS作为CMM专业的丈量软件 ，不仅 限于直线距离 ，还蕴含曲线、曲面等复杂状态上的三维空间距离。

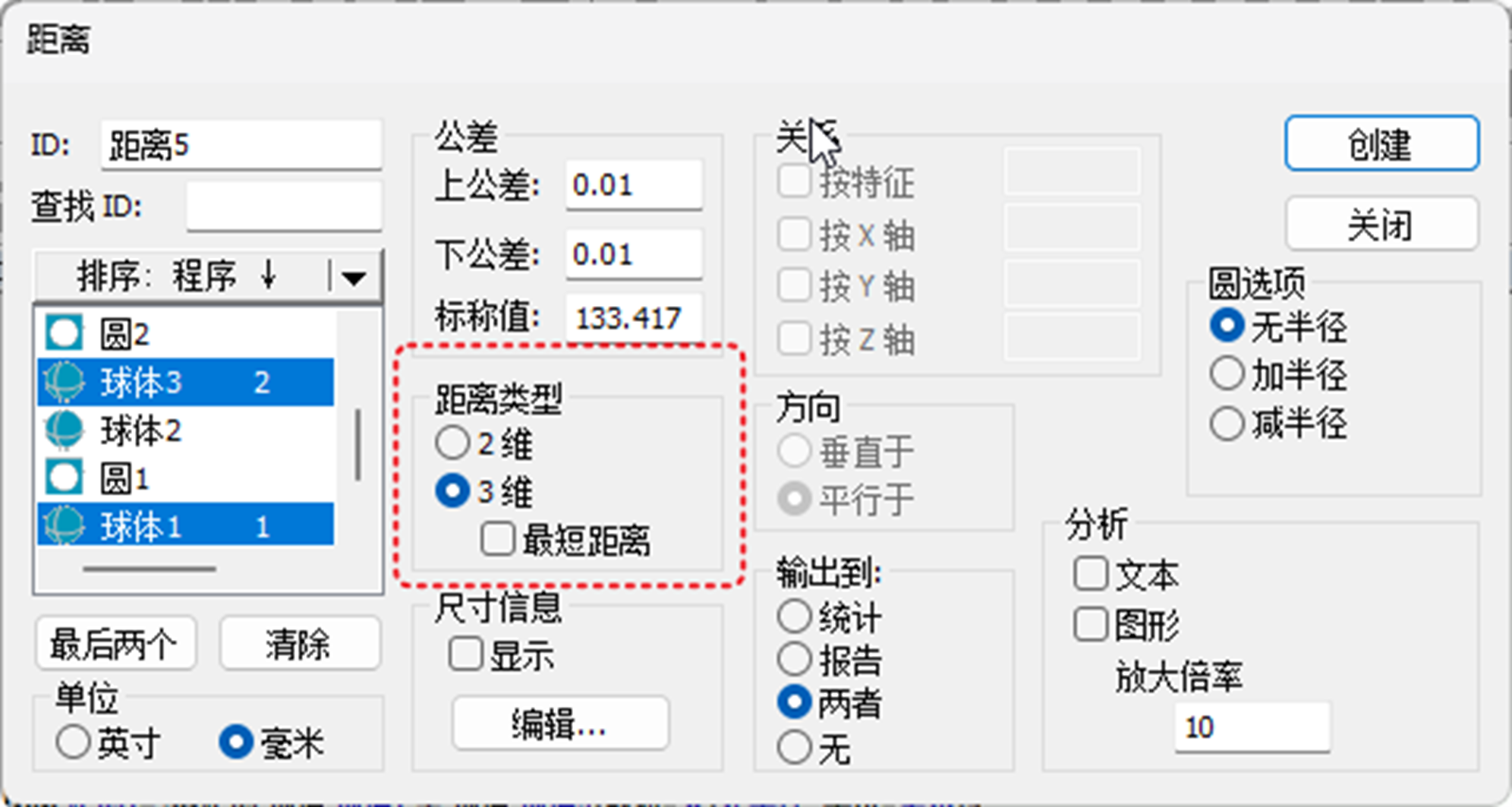

1、“三维距离”

三维距离为两个质心点之间的空间距离；




在三维空间中 ，推算两个质心点之间的距离能够使用欧几里得距离公式。如果有两个质心点 A(x1,y1,z1) 和 B(x2,y2,z2) ，它们之间的距离 d 能够通过以下公式推算：

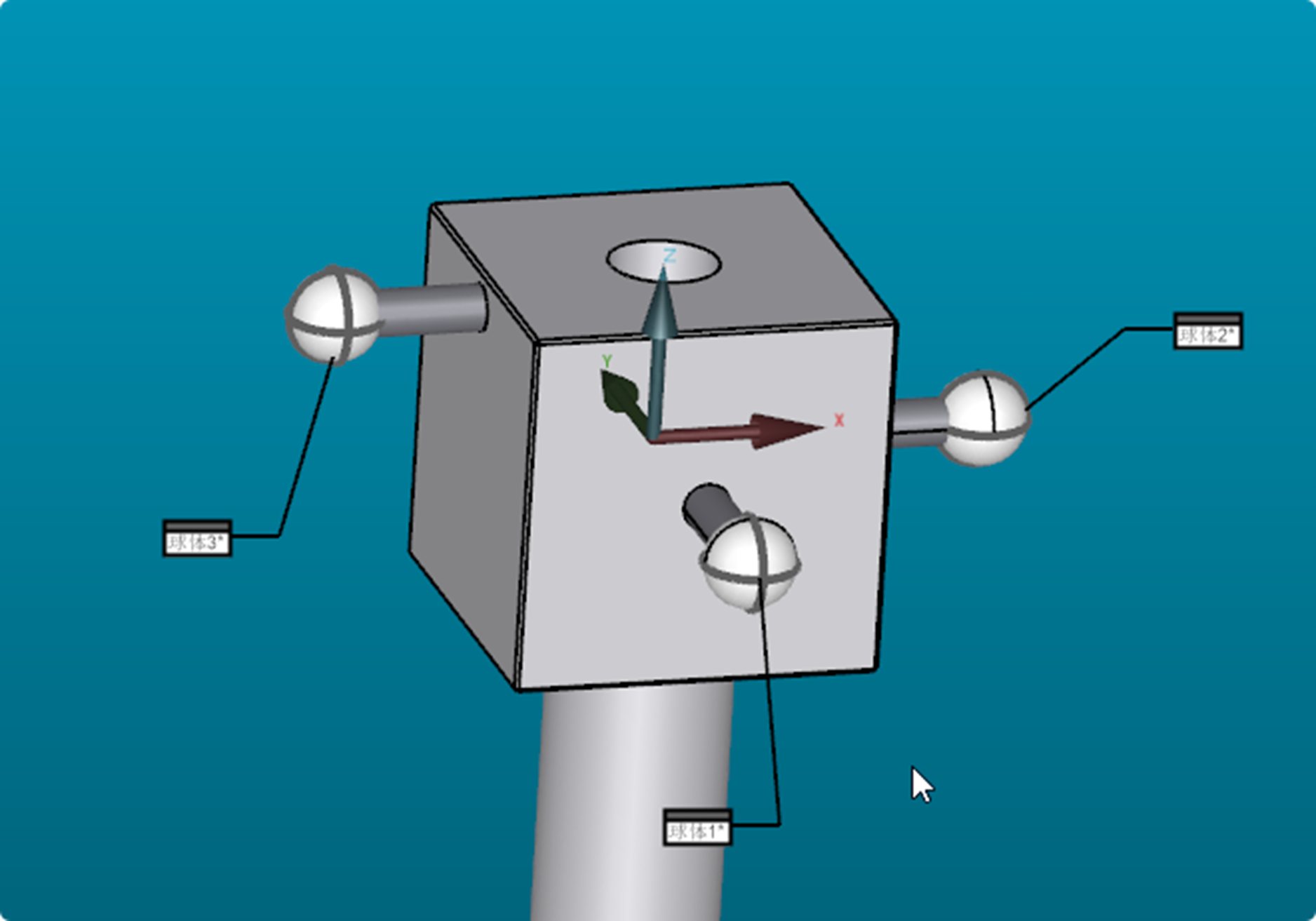

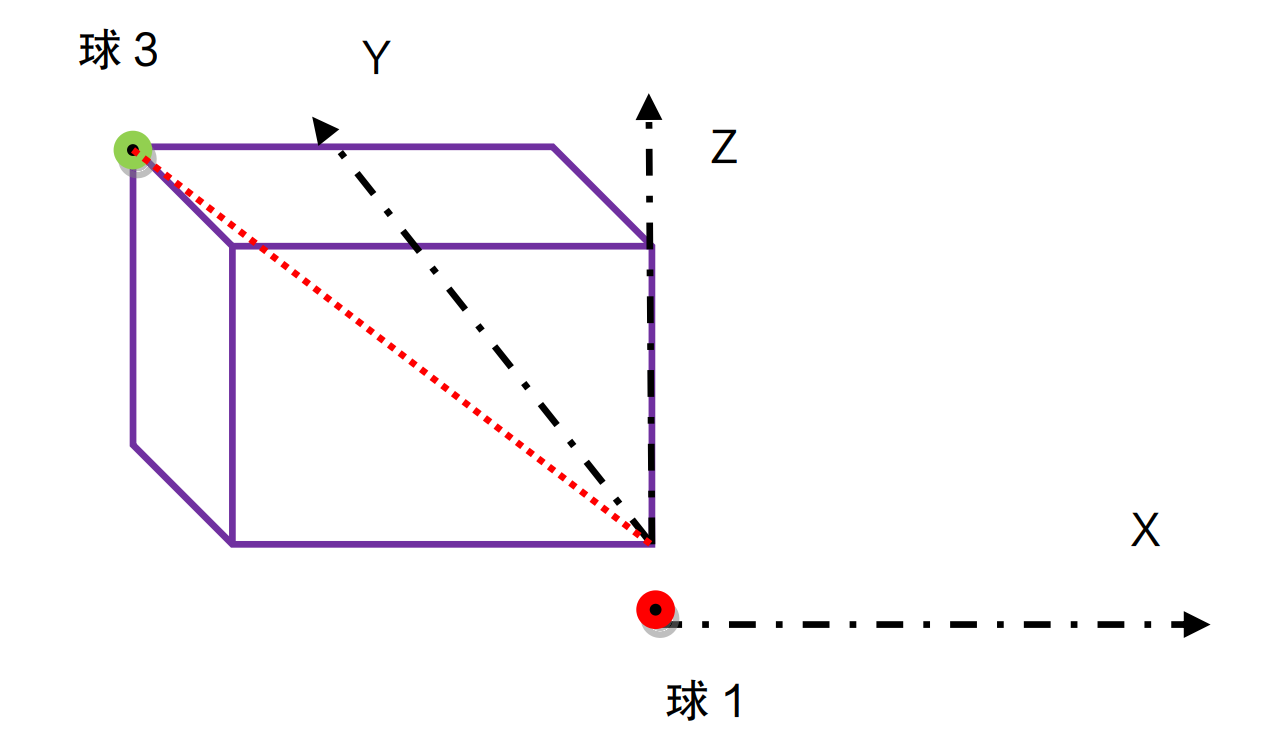

如上图的两个球 ，其三维距离的图示如下

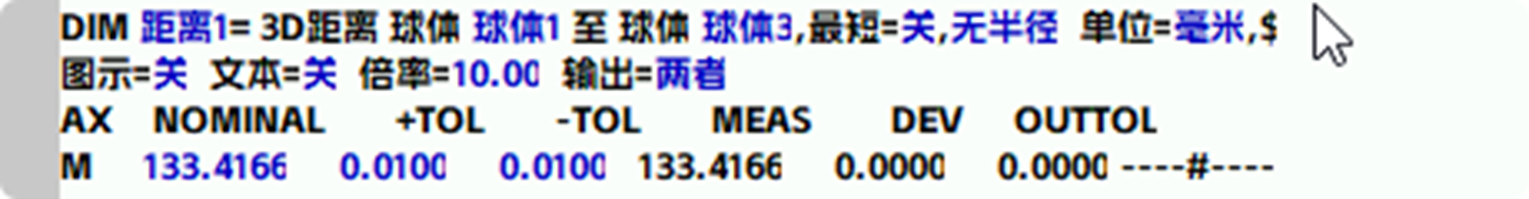

距离=133.4166







2、“二维距离”



二维距离评价距离推算均为两质心点之间的投影距离。

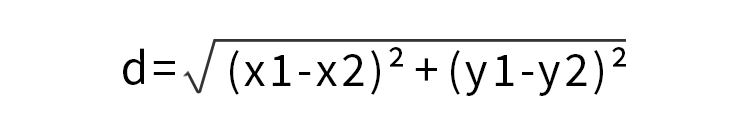

若是两个质心点 A(x1,y1) 和 B(x2,y2) ，它们之间的欧几里得距离 d 能够直接用以下公式推算：

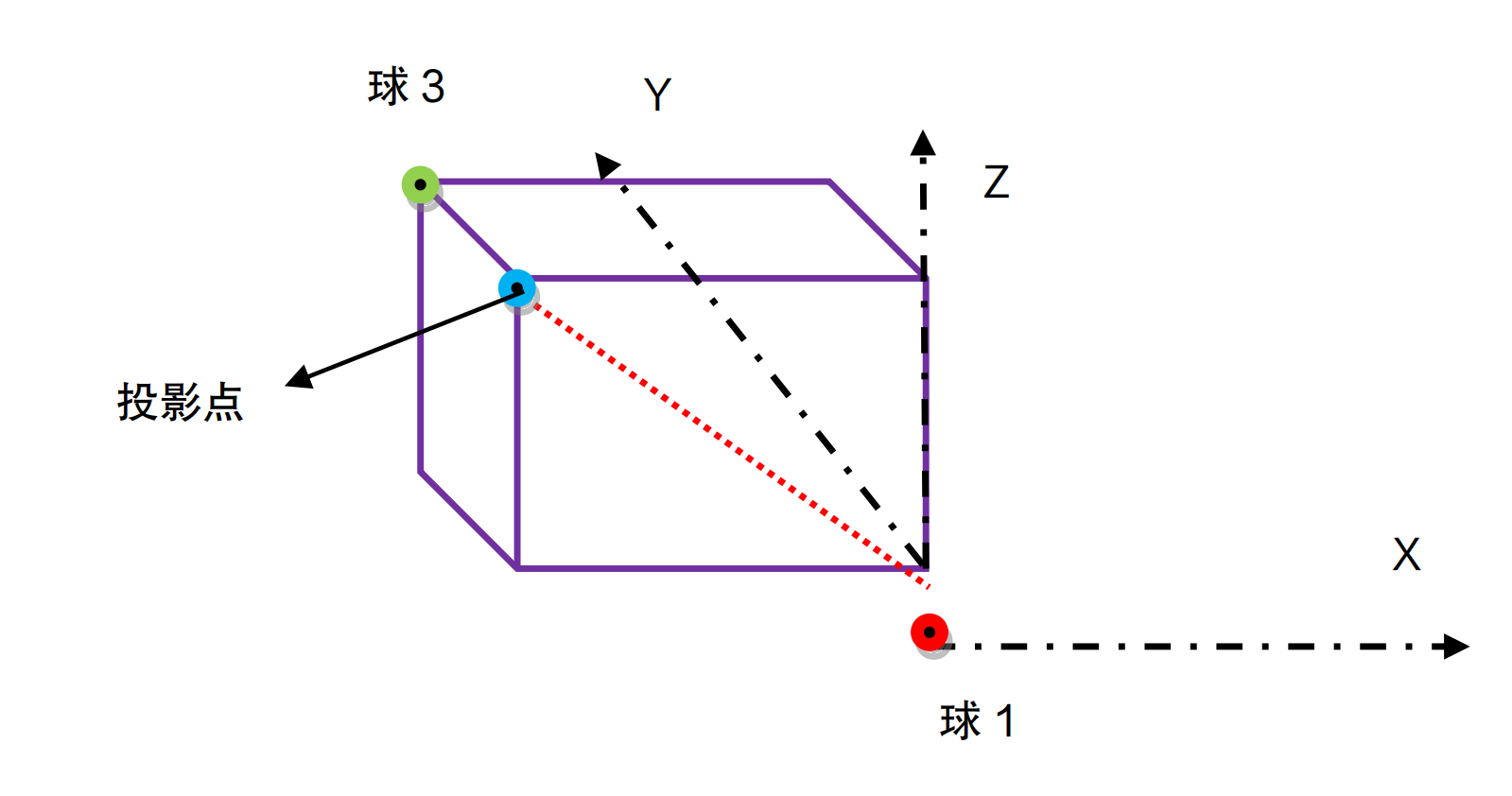

其二维距离的图示如下




距离=98.4886







3、“二维距离+按特点评价”

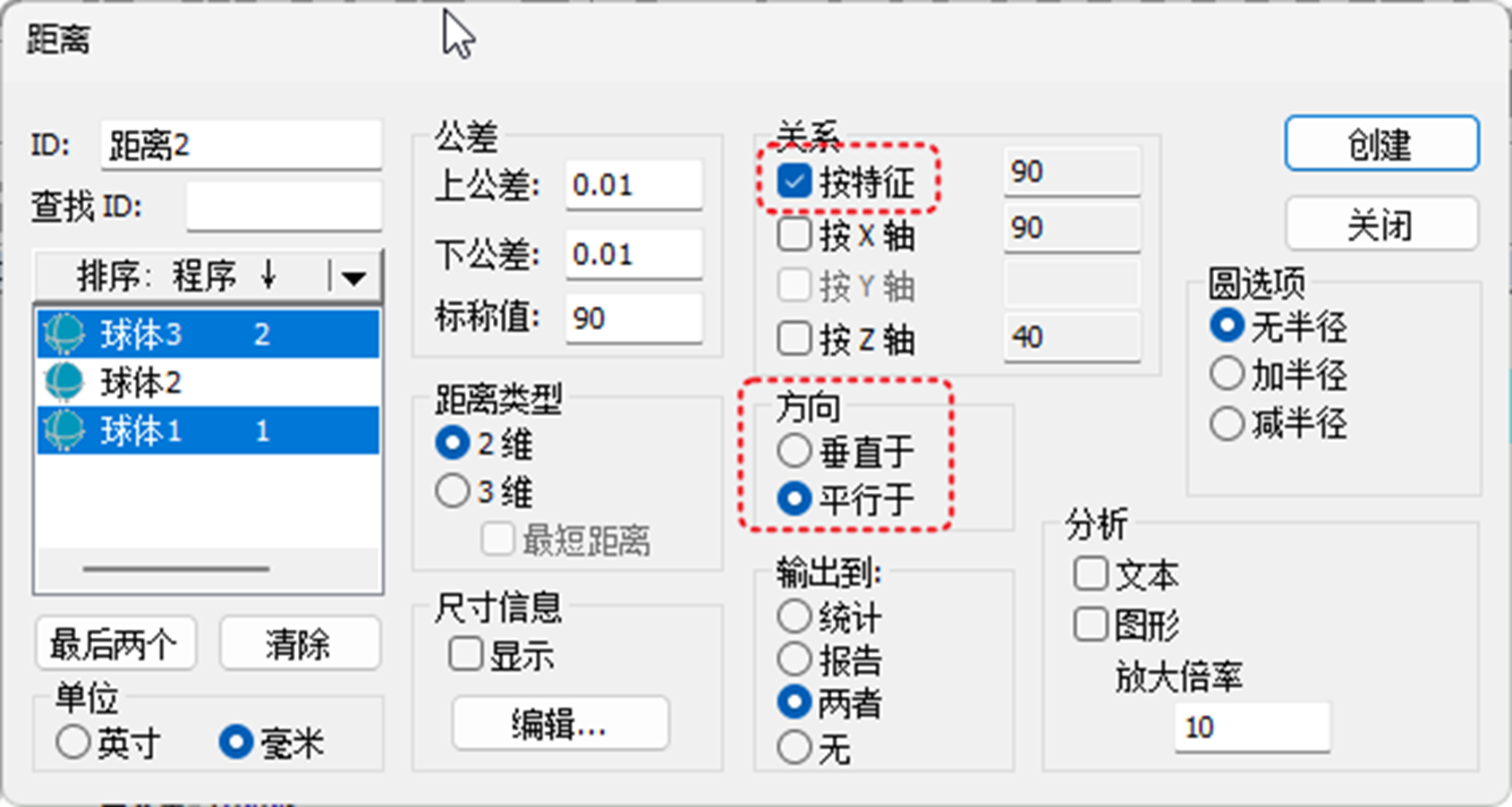

若是只从列表当选择了两个特点 ，则 PC-DMIS 将推算平行或者垂直于特点2的特点1和特点2之间的距离。

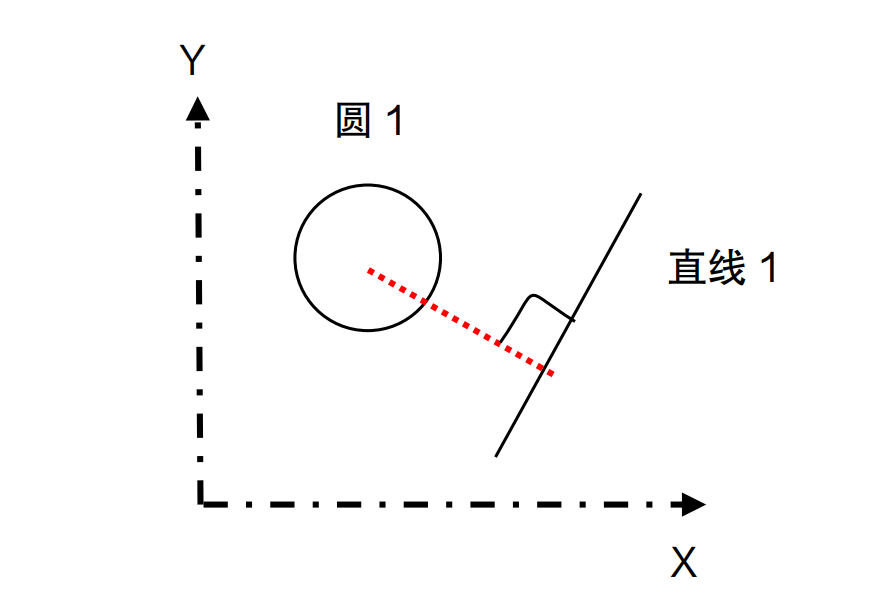

圆1到直线1的距离为垂直于直线1的距离





若是从列表当选择了三个特点 ，则 PC-DMIS 将推算平行或者垂直于特点3的特点1和特点2之间的距离。

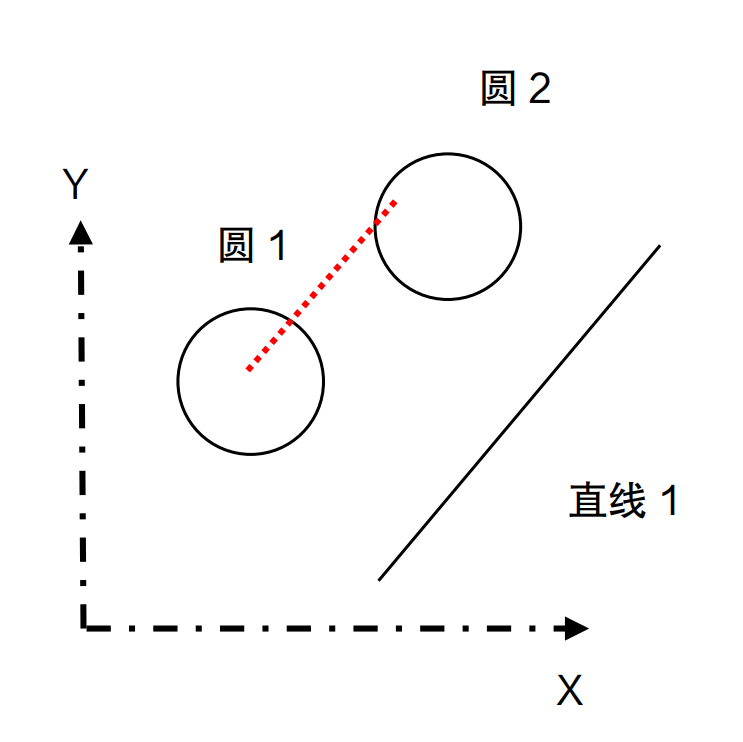

圆1和圆2的距离为平行于直线1的距离






4、“二维距离+按轴线”



按轴线评价能够推算两个特点相对于坐标系轴向(X/Y/Z)的距离。

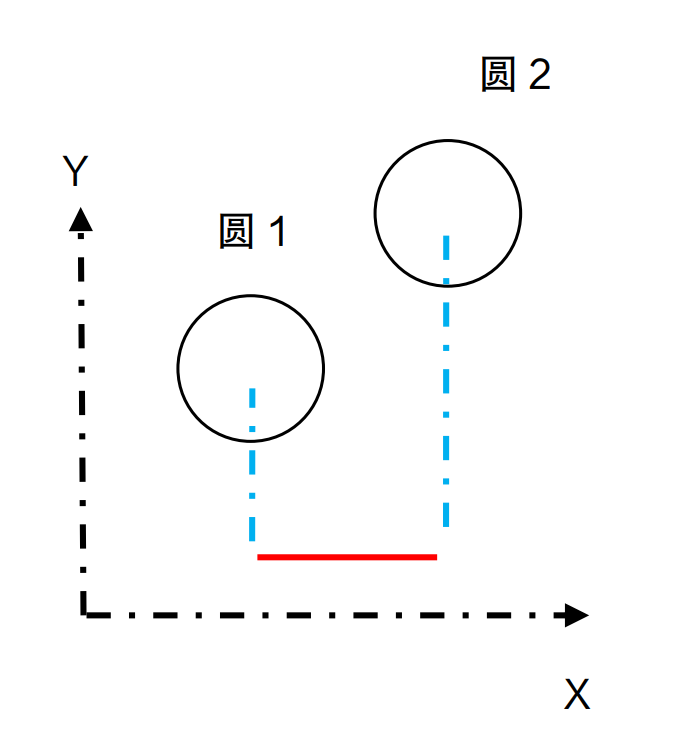

圆1和圆2的距离为平行于坐标系X轴的距离





PC-DMIS软件丈量精准靠得住 ，且操作单一易上手 ，援试祗业实现高效快捷的质量检测和过程节造。随着技术的不休进取 ，PC-DMIS将持续演进 ，助力造作业向着更高档次的精密化和智能化发展。
