三坐标丈量端面跳动的步骤介绍

端面跳动属于圆跳动公差中的一类 ，

颁发功夫：2025-02-27 11:02:26 作者：三坐标 起源：www.serein.com.cn 浏览：2875

1媒介

端面跳动属于圆跳动公差中的一类 ，进行端面跳动公差检测时被检测工件绕着基准轴线无轴向移动旋转一周时 ，被测端面上肆意直径出的轴向跳动量要在图纸要求的跳公公差领域内 ，所以在进行三坐标端面跳动公差检测时必要把稳一下几点：

1、待评价元素必须的圆；

2、基准元素必须是圆柱；

满足以上两点要求能力保障评价后得到的了局合理 ，但是对于入门者来说 ，固然知路三坐标检测道理 ，但是不知路在丈量软件中若何操作 ，下面我们通过一个例子介绍使用RationalDMIS2丈量端面跳动公差的步骤。



利用场景举例


丈量员幼瑞必要检测上图图纸中的跳动公差 ，经过度析之后确定E基准必要丈量一个圆柱 ，待测元素为待测端面的肆意直径的圆 ，

成立好坐标系后 ，幼瑞不知路若何在软件中获得端面上的肆意直径的圆 ，追求援手后 ，通过如下步骤实现丈量：


第一步

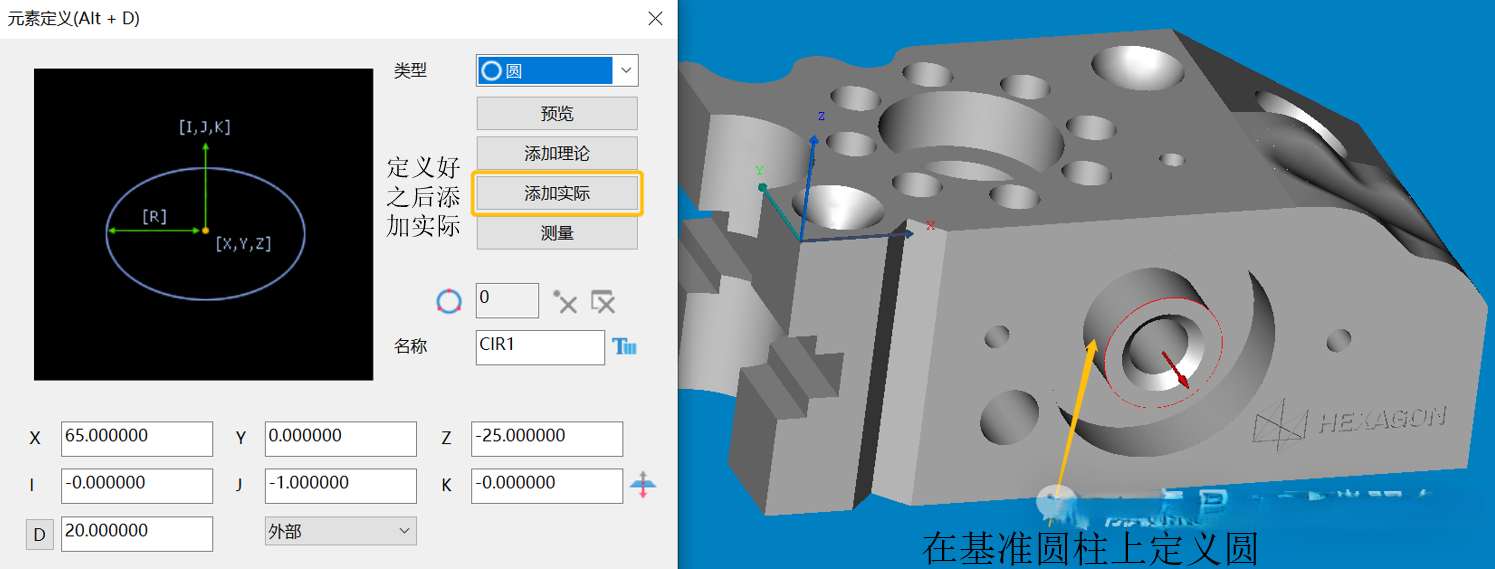

使用元素界说在基准圆柱上界说一个圆 ，界说之后不必要对此圆规划测点。


第二步

使用元素界说在待测端面上界说一个平面。


第三步

双击界说好的平面进入元素丈量界面 ，在界面的参考元素栏选择第一步界说的圆 ，使丈量平面时沿着圆形蹊径丈量。

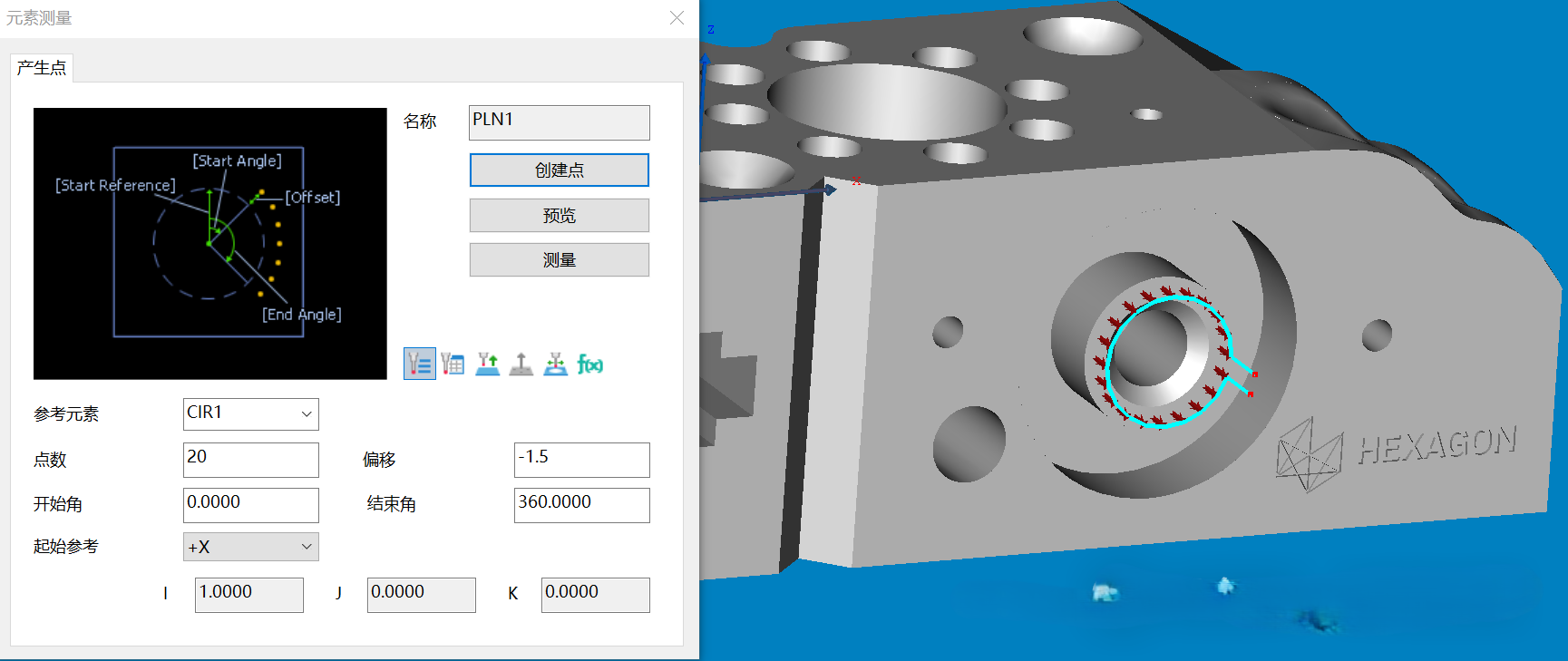

之后进行圆性丈量蹊径点数规划 ，调整偏移值使测针可能触测到点从而获得待测端面的肆意直径圆 ，如下图 ，点数设置20个 ，偏移-1.5mm ，而后创建点。


把稳：偏移值设置成正数是以参考圆的直径为基准向表扩大丈量蹊径 ，设置成负数为向内缩幼丈量蹊径 ，偏移值设置不合理软件会提醒下图谬误：


第四步

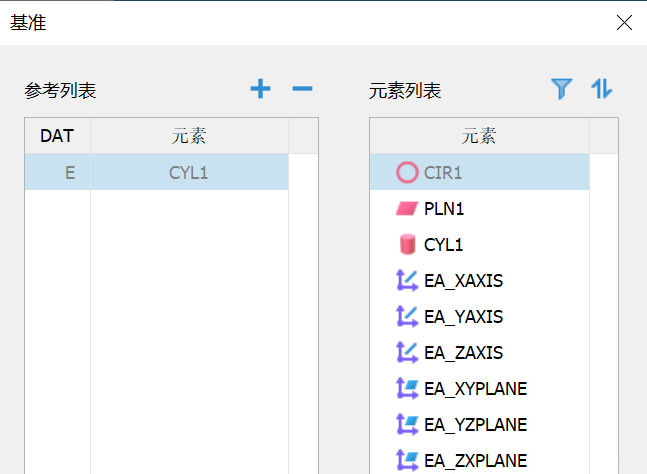

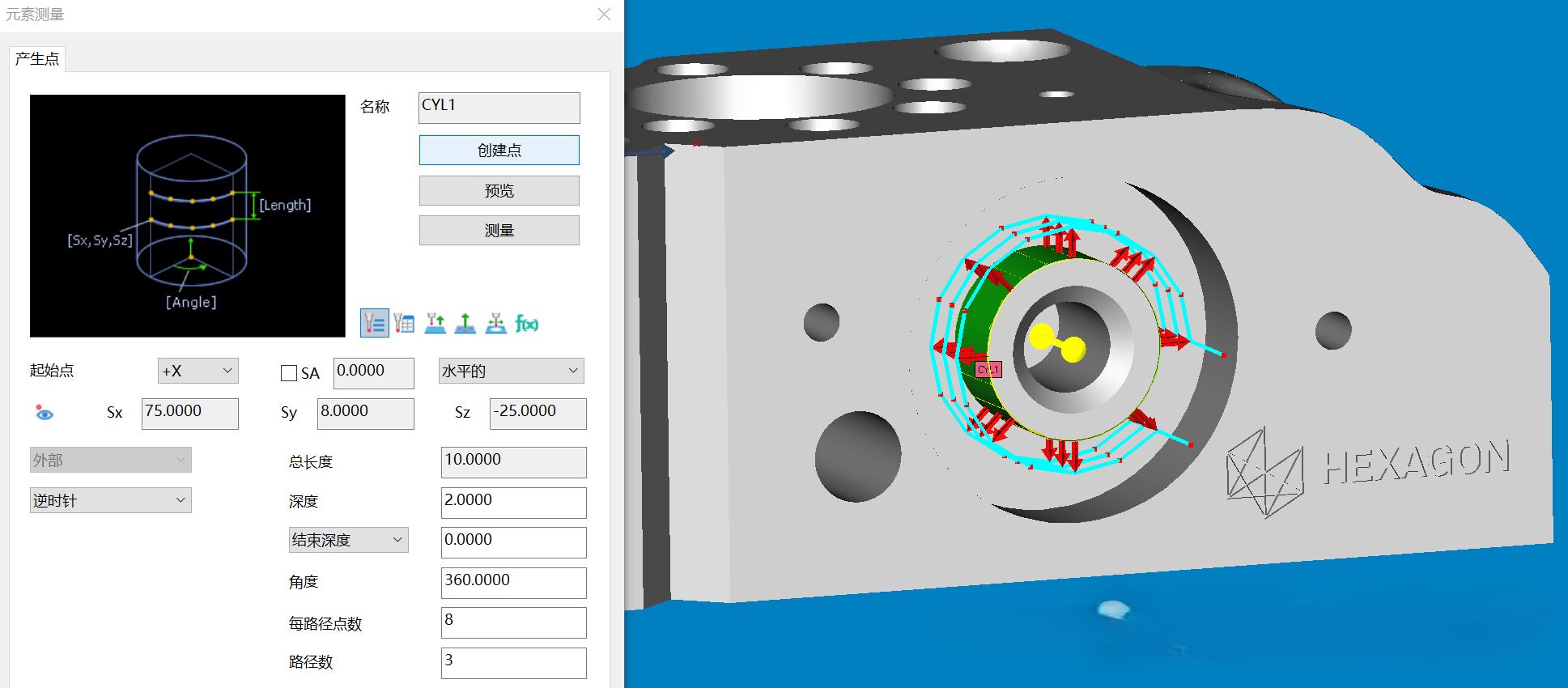

在三坐标丈量仪软件中规划基准圆柱丈量蹊径 ，并凭据图纸设置为基准E。



第五步

运行丈量法式 ，而后进行跳动公差评价了局如下：以上就是关于端面圆跳动的三坐标丈量机丈量步骤的介绍。
