在我们使用三坐标丈量钣金件和冲压件的过程中，常；嵊龅侥骋慌趴孜徽宄鱿治蟛，而导致丈量法式无法自动运行下去，只能手动操作去检测
。然而出现孔位误差对于钣金件和冲压件来说又比力常见，那么我们该若何实现钣金件的高效检测呢
。

通过度析孔位产生误差的特点，能够发现对于那整体左袒一个方向且误差值比力靠近的孔组，能够通过相对丈量来解决
。下面海博论坛hibet丈量资深三坐标利用工程师为您解说RatioanlDMIS是若何实现相对丈量
。

三坐标丈量软件RationalDMIS相对丈量的利用

A、B、C、D四个孔的地位因冲压时装夹误差导致整体向上偏移了3mm
。

查找基准孔 ——首先我们能够设置搜索丈量，让三坐标丈量机先搜索并丈量A孔
。

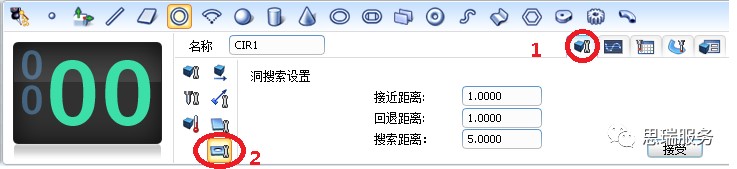

通过上图的操作先设置孔的搜索参数

丈量法式参考下面体式天生，将天生测点时写入的MEAS指令批改为SMEAS即可

F(CIR1)=FEAT/CIRCLE,INNER,CART,0,0,0,0,0,1, 8

$$ Measurement points are created through nominal points

SMEAS/CIRCLE, F(CIR1), 4

  GOTO/CART,    0.000,  0.000, 13.000

  PTMEAS/CART,  0.000,  4.000, -2.000, -0.000, -1.000, -0.000

  PTMEAS/CART,  4.000,  0.000, -2.000, -1.000, -0.000, -0.000

  PTMEAS/CART,  0.000, -4.000, -2.000,  0.000,  1.000,  0.000

  PTMEAS/CART, -4.000,  0.000, -2.000,  1.000,  0.000,  0.000

  GOTO/CART,    0.000,  0.000, 13.000

ENDMES

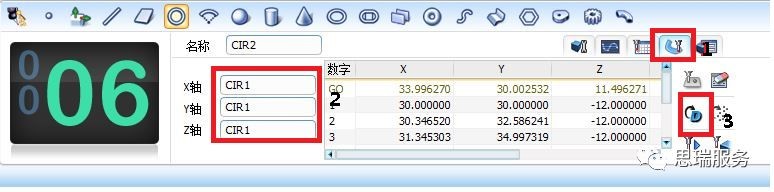

相对关系的设定——三坐标丈量机找到孔A后别离设置B,C,D三个孔和孔A的关系即可
。

法式代码如下，橙色部门代表相对关系

F(CIR2)=FEAT/CIRCLE,INNER,CART,40,30,-10,0,0,1, 20

CALL/M(EASI_CLEARPLN_GOTO), 0, 33.996, 30.002, 11.496

RMEAS/CIRCLE, F(CIR2), 6, FA(CIR1), XDIR, FA(CIR1), YDIR, FA(CIR1), ZDIR

  GOTO/CART,   33.996270, 30.002532,  11.496271

  PTMEAS/CART, 30.000, 30.000, -12.000, 1.000,  0.000, 0.000

  PTMEAS/CART, 30.346, 32.586, -12.000, 0.966, -0.258, 0.000

  PTMEAS/CART, 31.345, 34.997, -12.000, 0.866, -0.499, 0.000

  PTMEAS/CART, 32.928, 37.071, -12.000, 0.707, -0.706, 0.000

  PTMEAS/CART, 35.003, 38.655, -12.000, 0.501, -0.866, 0.000

  PTMEAS/CART, 37.414, 39.654, -12.000, 0.259, -0.966,0.000

  GOTO/CART,   38.449, 35.794,  11.496

ENDMES

总结：

在三坐标丈量机操作过程时，使用相对丈量之前先要使用搜索丈量找到参考圆；再将参考圆拖入参考框里而后再天生丈量轨迹
。
