在使用三坐标丈量设备丈量圆时
，天生圆元素的丈量点必要平行于“工作平面”或“投影平面进行推算”
，同样的测点投影到分歧的平面上
，得到的特点也不一样
，不正确的工作平面会影响丈量了局的测针赔偿半径
，部门丈量元素的矢量方向等。

当必要丈量的圆特点不在当前坐标系平面上时
，必要指定正确的投影平面（工作平面）以保障丈量的正确性。

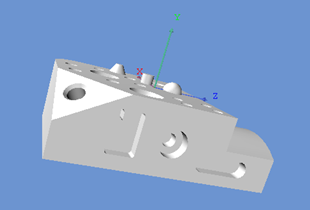

图：当前工作平面为工件顶部的XY平面（Z+）,必要丈量的圆测针却不在该工作平面上。

本文介绍三种三坐标丈量设备Rational DMIS软件丈量斜孔的步骤
，但愿能对您有所援手。

 工作平面法

步骤一：使用工作平面

在三坐标丈量设备Rational DMIS软件界面上
，工作平面窗口接受从元素数据区拖放平面元素
，当一个平面元素被用作工作平面后
，平面方向就会被用作圆拟合方向。

1） 丈量圆地点的平面(PLN1)（绿色部门）

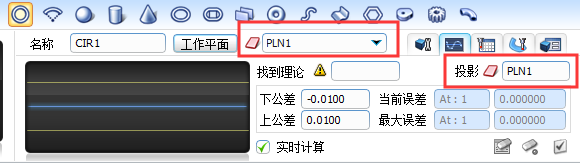

2）拖放平面(PLN1)至“工作平面”窗口和“投影面”那么
，丈量后就会产生两个圆
，一个实测圆（ CIR1 ）和一个投影圆（ CIR_PROJ1 ）

坐标系法

步骤二：使用坐标系平面

若是斜孔与某一端面垂直
， 即可丈量圆地点的端面（PLN1）成立找正坐标系。

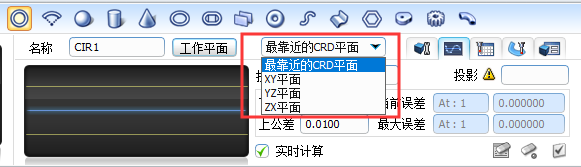

点击在三坐标丈量设备丈量软件工作平面右边的下拉框选择对应的工作平面
，选择“最靠近的CRD”平面
，

由软件自动判断工作平面（注：CRD为构建激活的坐标系）。

向量创建

步骤三：向量创建丈量（采样例点）

向量创建丈量时（采样例点）
，不必要提前拔取工作平面
，它是直接丈量一个“一时平面”
，

用这个平面作为工作平面。

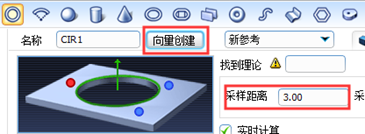

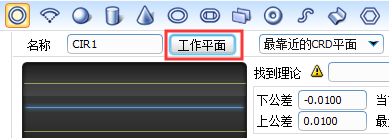

1)     点击工作平面按钮切换至向量创建
，（自动丈量时
，必要设置采样距离）

依照提醒
，在圆地点的端面上采点
，每采一个点
，点的色彩由红变绿
，未丈量的点的色彩是蓝色。

2)向量点实现后图形区会显示一个绿色的面
，暗示工作平面（投影面）地点的地位
，而后持续丈量圆即可。

把稳

在使用三坐标丈量设备丈量圆时
，测点的矢量方向与测针方向是两回事
，在进行斜孔丈量时
，无论测杆的方向是在哪里
，只有测点不打滑
，测针与零件不过问就可。选择适当的测针角度即可
，不要求测针方向肯定垂直于斜面手动丈量天生法式后
，再次执行法式
，这时
，丈量的矢量方向都是法向方向。
