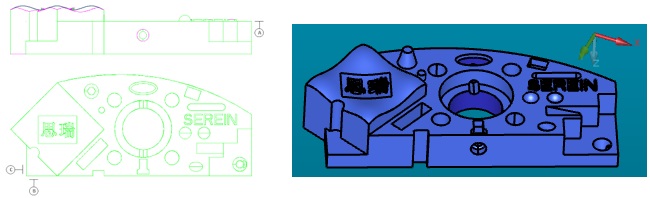

利用布景：在三坐标仪导入CAD检测单件产品尺寸时，单件对应的二维图纸会表明有关检测基准（图一），现实成立的工件坐标系必要满足图纸要求，而导入的CAD模型往往是制品的整体设计坐标系（图二），此时二者坐标关系并不一致。
思虑： 软件“CAD=工件”的道理是将CAD模型坐标系对齐至现实触碰成立的三坐标仪工件坐标系，二者关系需一致，因而必要先将CAD模型坐标系进行转换。
利用过程：

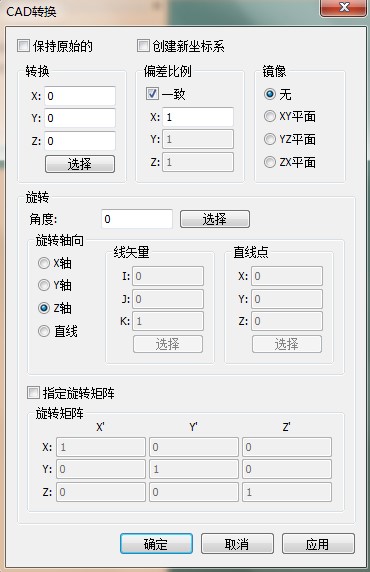

1. 新建三坐标仪丈量法式，导入CAD模型，选择号令：操作→图形显示窗口→转换
2. 使用“旋转”职能区号令， 将CAD模型坐标系的轴向与工件坐标系转换一致
2.1 首先将CAD模型坐标系的X轴轴向与产品B基准方向转换一致：“Z轴”（旋转轴向）→“选择”→在CAD模型对应B基准的边上顺次选择点1和点2→“确定”

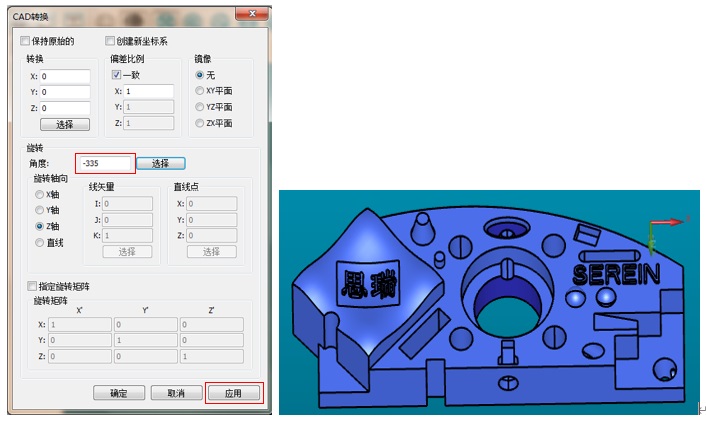

2.2 此时已自动填写了必要旋转的角度，点击“利用”
2.3 观察CAD模型，此时Z轴方向与基准A面的矢量方向不一致，为方便后续操作，能够转换一致：“X轴”（旋转轴向）→角度输入“180”→“利用”
3. 使用“转换”职能区号令， 将CAD模型坐标系原点与工件坐标系转换一致
3.1 点击“选择”→在B,C基准交线处选择一点→“确定”→“利用”

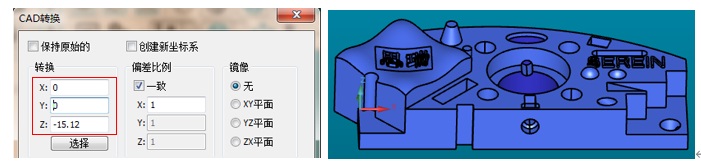

3.2 再次点击“选择”→在A基准面选择一点→“确定”→“将自动填入的XY值批改为0”→“利用”
更多三坐标仪技术知识、利用技巧文章请查看往期文章。
