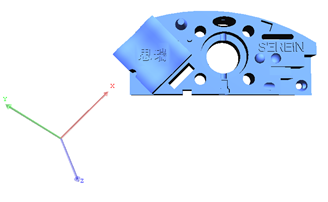

当某汽车零部件图纸标注基准(图一),与该零件CAD模型坐标系(图二)关系不一致,且客户不允许扭转零件的车身坐标系,这种情况下我们若何实现三坐标丈量工作。


图一 图二
思虑:CAD模型坐标系不能扭转,无法使用传统3-2-1坐标系对齐模型;这种情况能够在三坐标丈量仪Rational -DMIS软件中使用“归并坐标系”来实现模型对齐。
概想:归并坐标系重要用于数模对齐工件;通过变换一个已存在的坐标下反创建新坐标系,这种变换与其他两种坐标系是一样的关系。
理解:在三坐标丈量仪Rational -DMIS软件中成立两个坐标系,一个CAD理论坐标系,一个工件现实坐标系;两个坐标系必要有互有关系(原点与方向一致),通过归并坐标下反实现模型对齐。
过程:

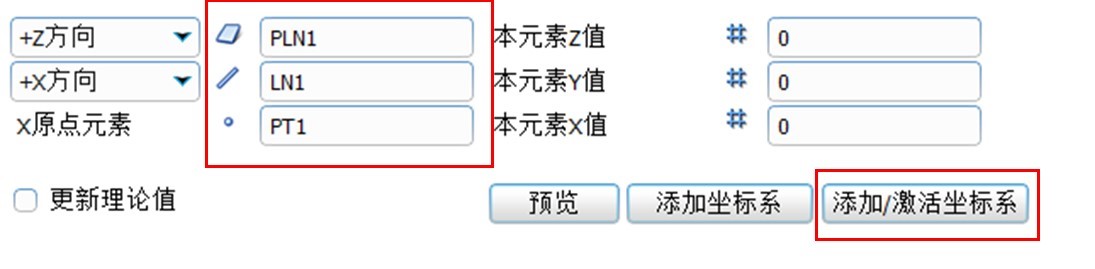

1打开自进建,激活“MCS”坐标系,号令方式切换为手动模式;导入CAD模型,并拔取理论特点,成立理论坐标系“CRD1”(以面线点举例)

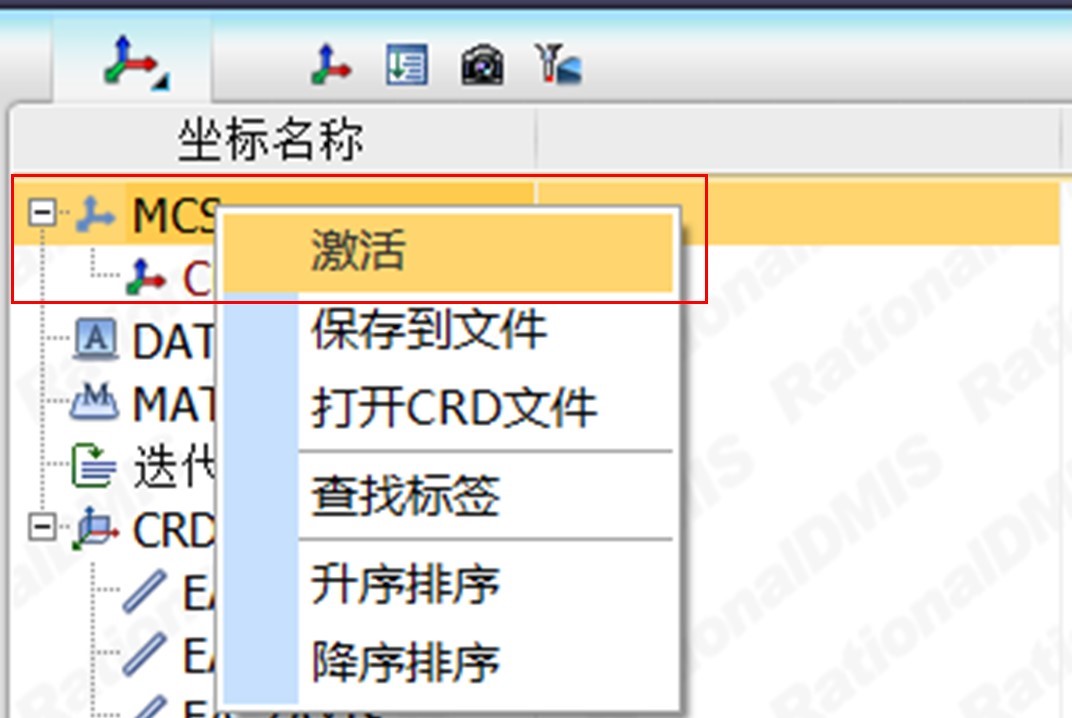

2此处需激活“MCS”坐标系,确保现实坐标系也是在MCS坐标下成立的

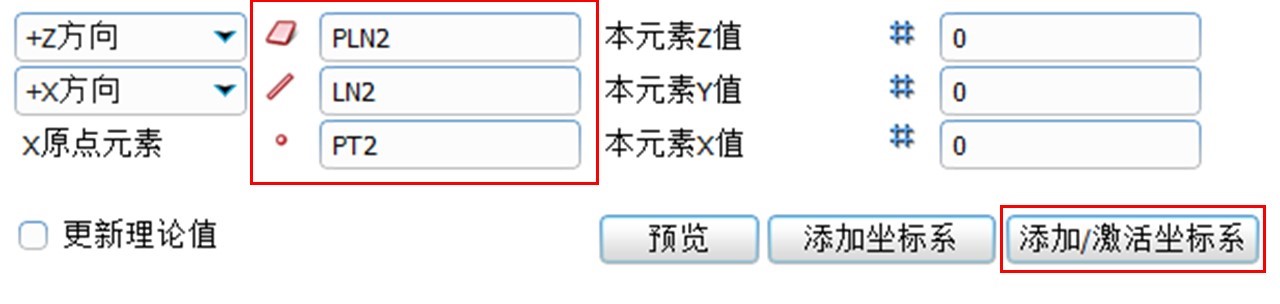

3在工件对应地位丈量现实特点,成立现实坐标系“CRD2”

4进行归并之前,同样要确保当前三坐标丈量仪环境为机械坐标,需再次激活“MCS”坐标系

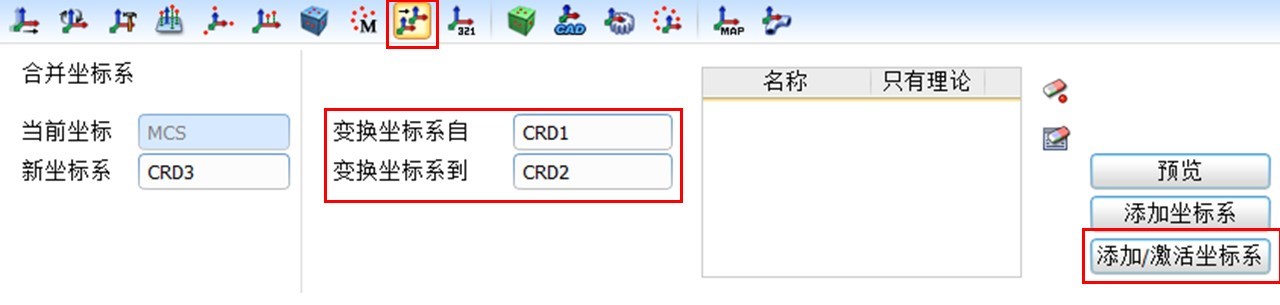

5归并坐标系:
变换坐标系到:拖放理论坐标系“CRD1”
变换坐标系到:拖放理论坐标系“CRD2”

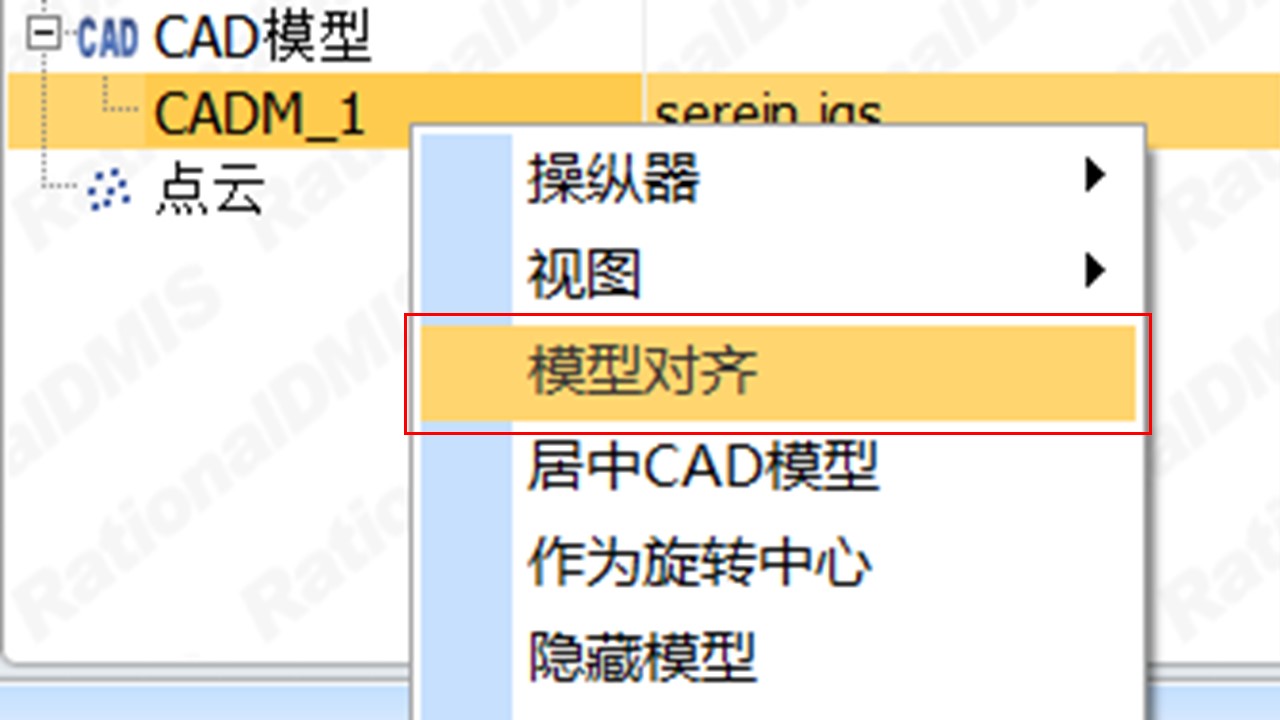

6模型对齐

归并坐标系总结:
需确保理论和现实坐标都是在机械坐标下成立的,
即:MCS→CRD1→MCS→CRD2→MCS→CRD3
