三坐标丈量软件rational-dmis若何绘造Xbar-R图

在加工出产过程，为了保障产品良率，必要对出产过程进行监控。海博论坛hibet丈量三坐标丈量软件rational-dmis自带SPC图表分析职能，可轻松绘造Xbar-R图。通过提供三坐标丈量数据反馈给上游出产环节，实时发现并改善问题 ，有效提高良率，节约企业成本。

意识三坐标丈量软件RatioanalDMIS SPC专用
？椋

SPC:统计分析
？槔猛臣品治黾际醵圆方兄柿考嗫睾推拦劳扑鉉a、Cp、Cpk、Pp、Ppk等沉要的出产节造参数可保留为PDF和Exce|两种体式的数据。输出显示：XBar-R图表、XBar-S图表、极限图表、运行功夫图表、柱状图表，并输出统计数据。只需一个鼠标拖执操作，即可实现要统计的元素 SPC。

意识Xbar-R节造图：

 尝试:

某工件长度要求为243±0.4mm,此刻我们针对这个尺寸要求三坐标采集25组，共计125个产品检测数据作为样本。

从出产过程网络数据，每距离4幼时，从出产过程中抽取5个零件，三坐标丈量其长度，组成一个大幼为5的样本，一共网络25组样本（数据见下表）：

注：通常来说,每组样本n≤10，组数K≥25。每个子组数据是在极度相近前提下出产，因而每组之间的变差为通常原因造成的，对于所有子组样品应维持恒定。

推算每个子组的样本均值及极差（见上表）

Xbar=(X1+X2+X3+...Xn)/N

R=Xmax-Xmin

式中：X1、X2、X3...Xn为子组内的每个丈量值，n为子组样本容量。

推算节造限：

Xbar图：CL==243.116

 UCL=+R=243.116+0.58*0.294=243.29   X均值上限

 LCL=-R=243.116-0.58*0.294=242.95    X均值下限

R图：CL=R=0.294

UCL=R=2.11*0.294=0.622      极差上限

LCL =<0                                 极差下限

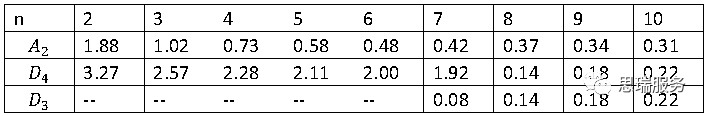

在节造图系数表中：

*对于样本容量幼于7的情况,可能技术上为一个负值，即没有下限。

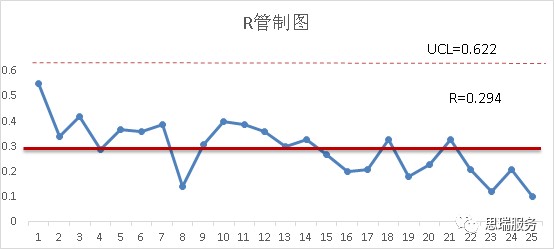

绘造Xbar-R节造图

别离做Xbar图和R图，在统一张纸上便于对照分析，Xbar图在上，R图鄙人，纵轴在统一向线上，横轴相互平行且刻度对齐。凭据各个样本和均值在节造图上描点。

判断管造图状态：

本尝试中，Xbar管控图中第15组的点在管造界限表，且从第9点到第15点的走势呈降落的趋向，故处于管造失控状态。

总结：

在三坐标丈量软件RatioanalDMIS操作过程中，Xbar-R节造图能够利用于出产过程节造中，当节造图出现忠告信号时，可由责任人员填写Xbar-R节造图异常报警表，交工演员员做出分析并造订纠正措施。必要时，对超出节造限的点确以为特殊原因引起，必须对该点加以删除，沉新订正节造图。
