在日常三坐标丈量机丈量中
，丈量员经；嵊龅叫璨杉恍┒猿圃仄蓝ǜ霉ぜ尺寸的对称度公差的情况
，那么该若何操作三坐标丈量机急剧、正确采集对称元素评定形位公差
？本文通过两个检测事俘
，带您进一步相识“对称度”的检测步骤及概想。

界说

对称度是限度被测线、面偏离基准直线、平面的一项指标。其公差带是距离为公差值t
，且相对基准中心平面 (或中心线、轴线) 对称配置的两平行平面(或直线)之间的区域
，若给定相互垂直的两个方向
，则是正截面为公差值t1×t2的四棱柱内的区域。

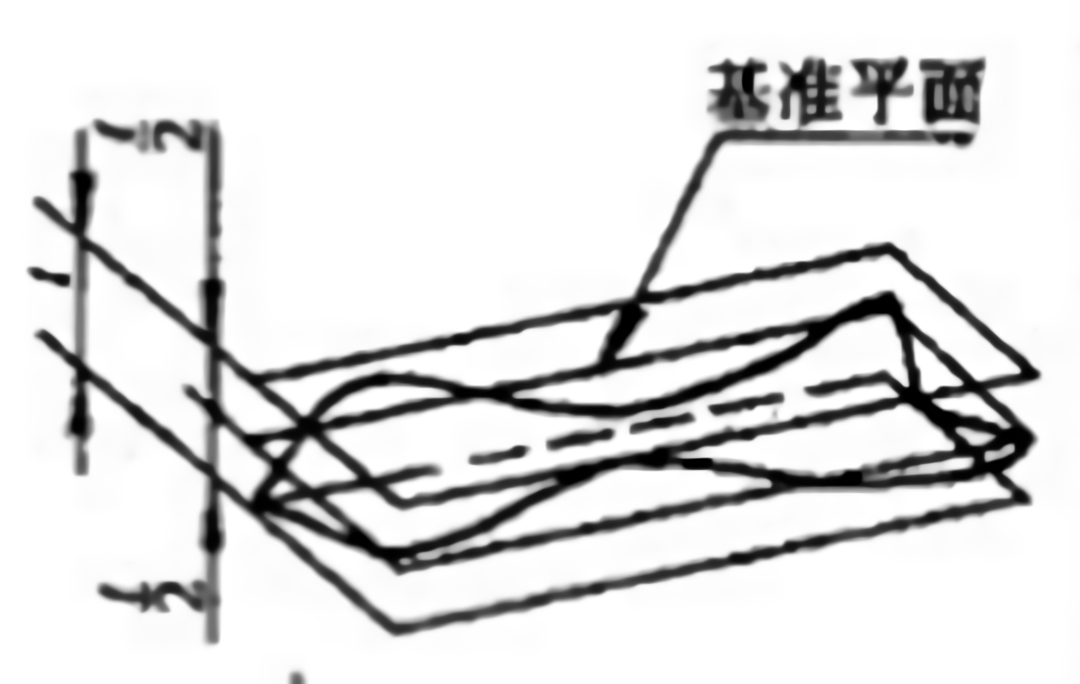

公差带

距离为公差值t
，且相对基准中心平面（中心线、轴线）对称配置的两个平面（或直线）之间的区域。

基准要求：面或线

对称度检测事俘

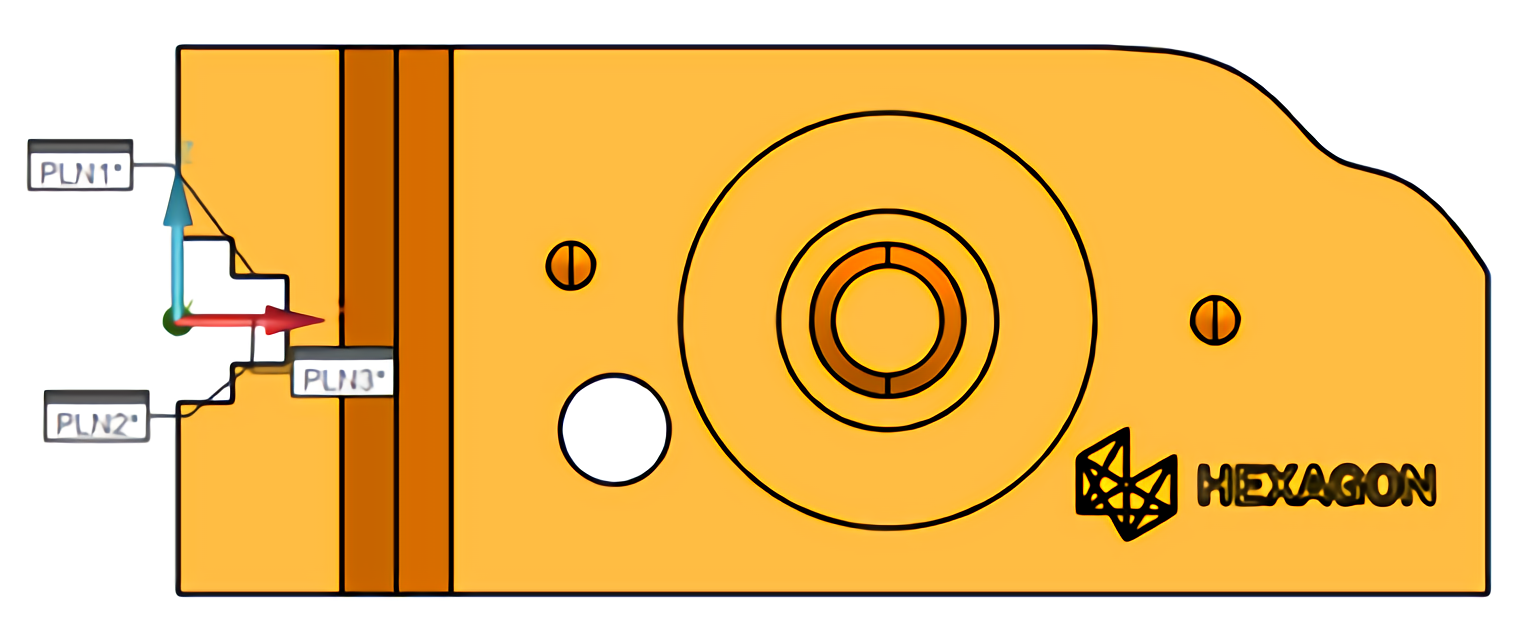

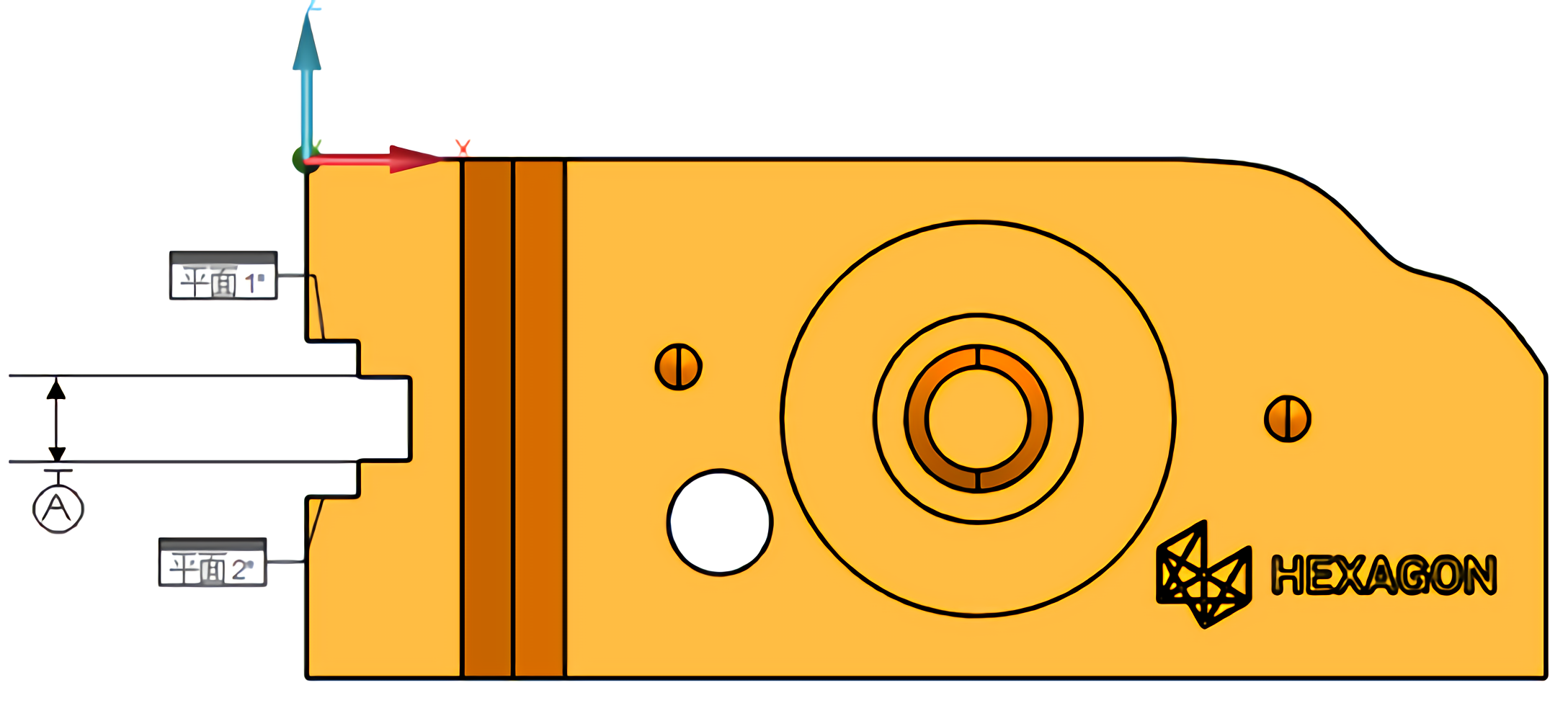

例1：使用三坐标丈量机丈量平面1与平面2相对于基准A的对称度（这里我们默以为左右共面
，重要演示对称度丈量步骤）

1在基准A所指两个两个面别离丈量PLN1、PLN2

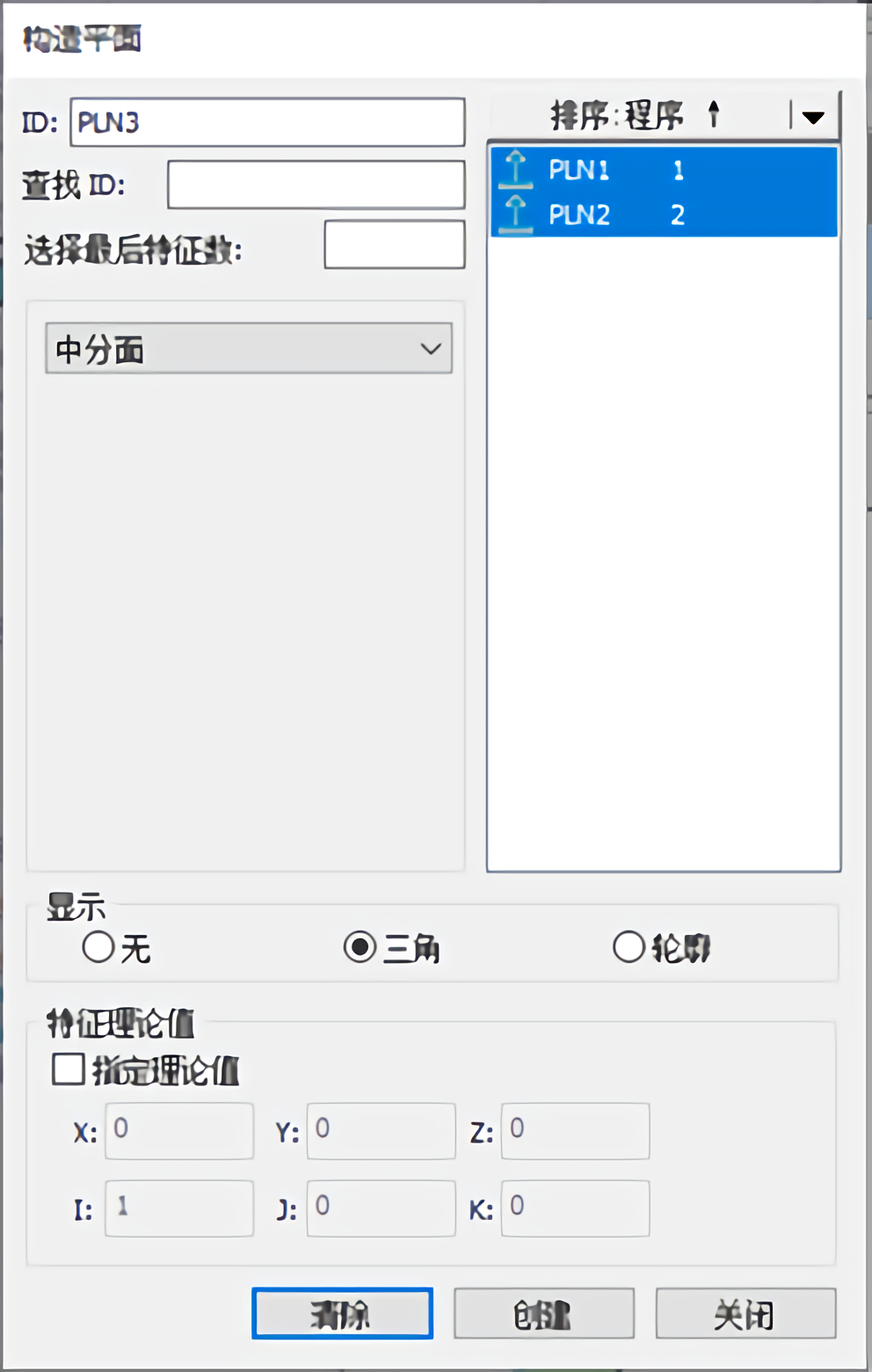

2机关PLN1和PLN2的中分面PLN3作为基准A

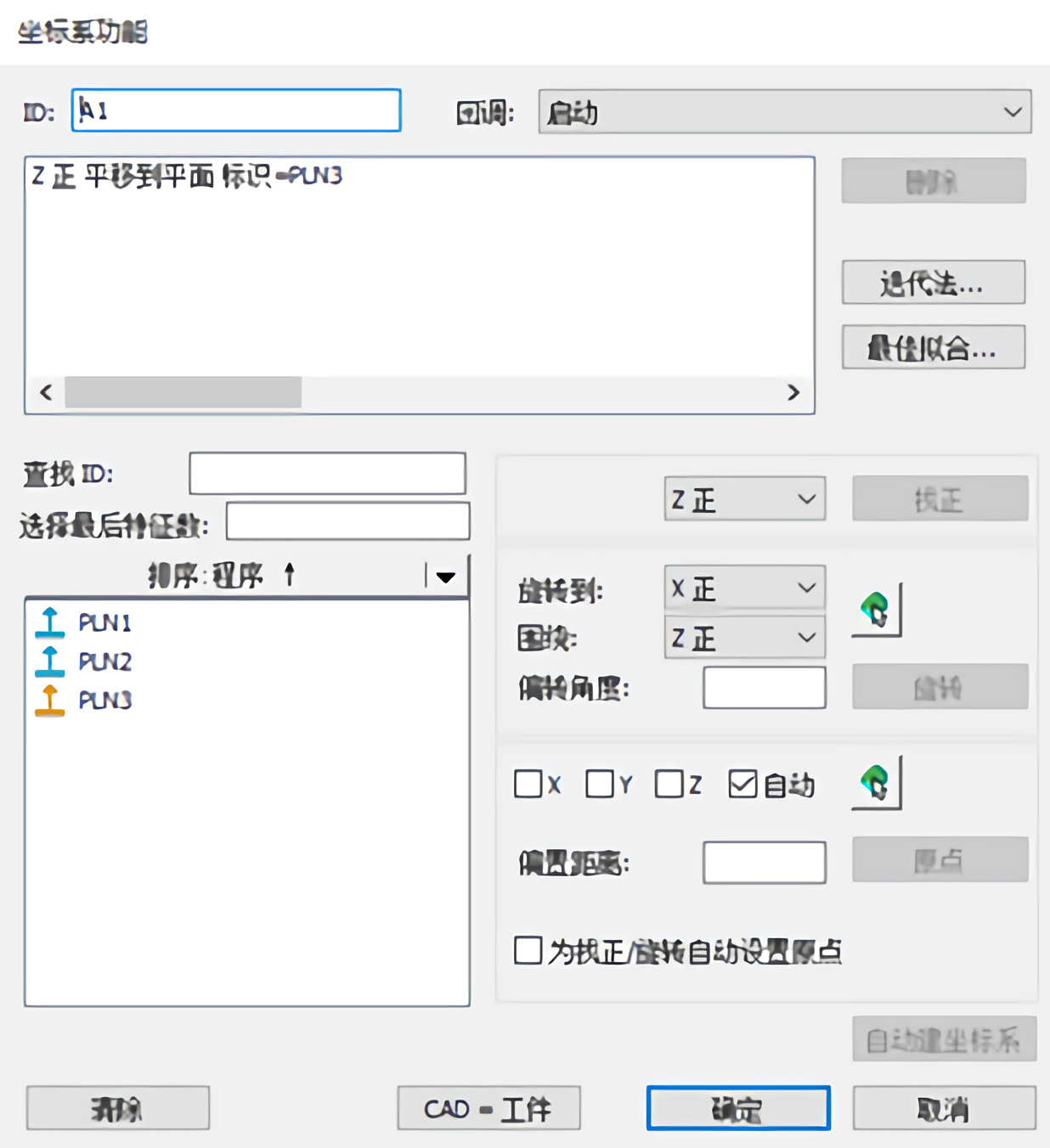

3将坐标Z原点移至PLN3（为后面抓点丈量阵列做筹备）

4在被侧面平面1上抓取6点（点数能够凭据现实情况）
，点1-点6

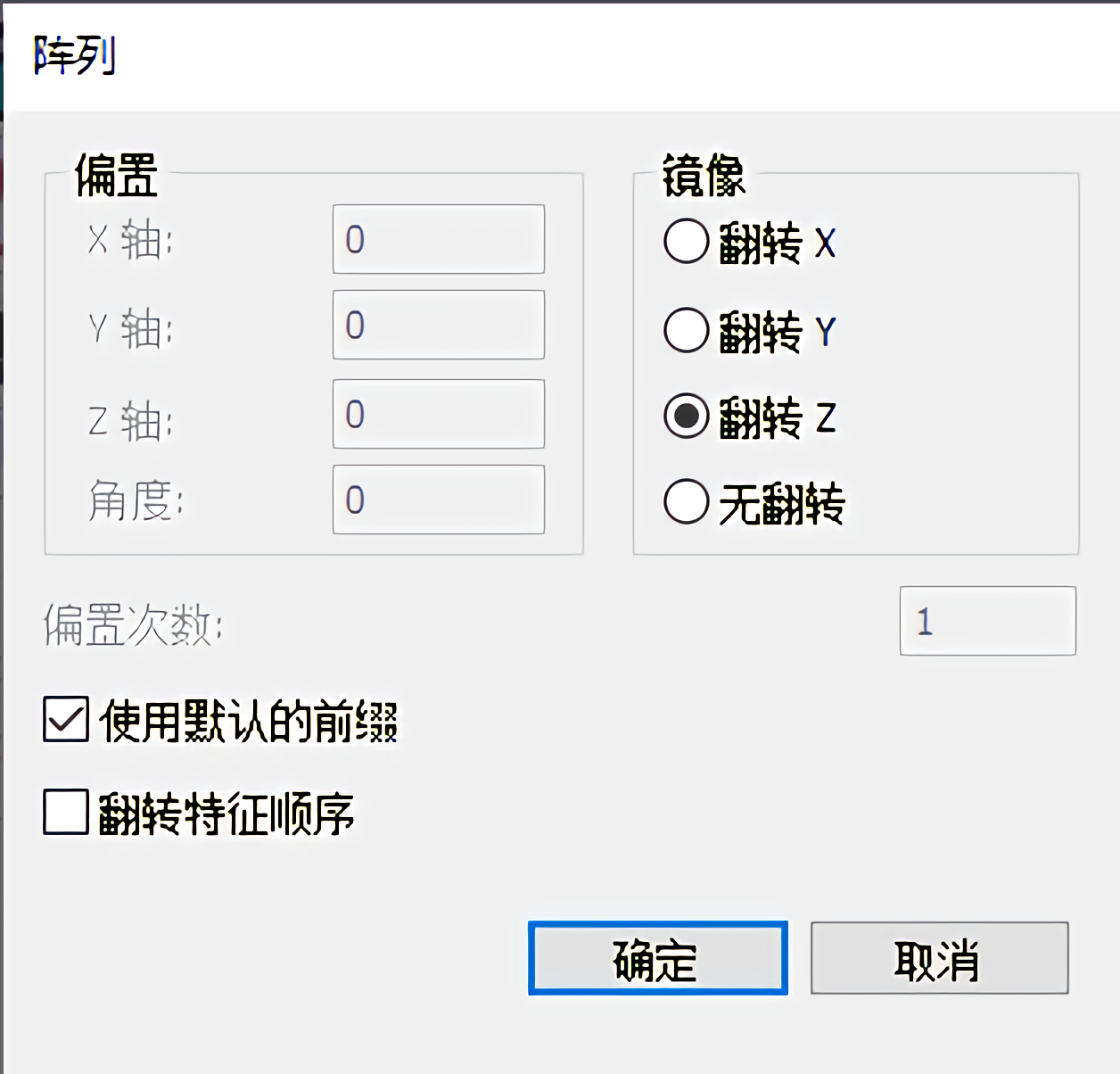

5使用阵列职能
，得到点7-点12（用阵列是为了让点能丈量到相对应的地位）

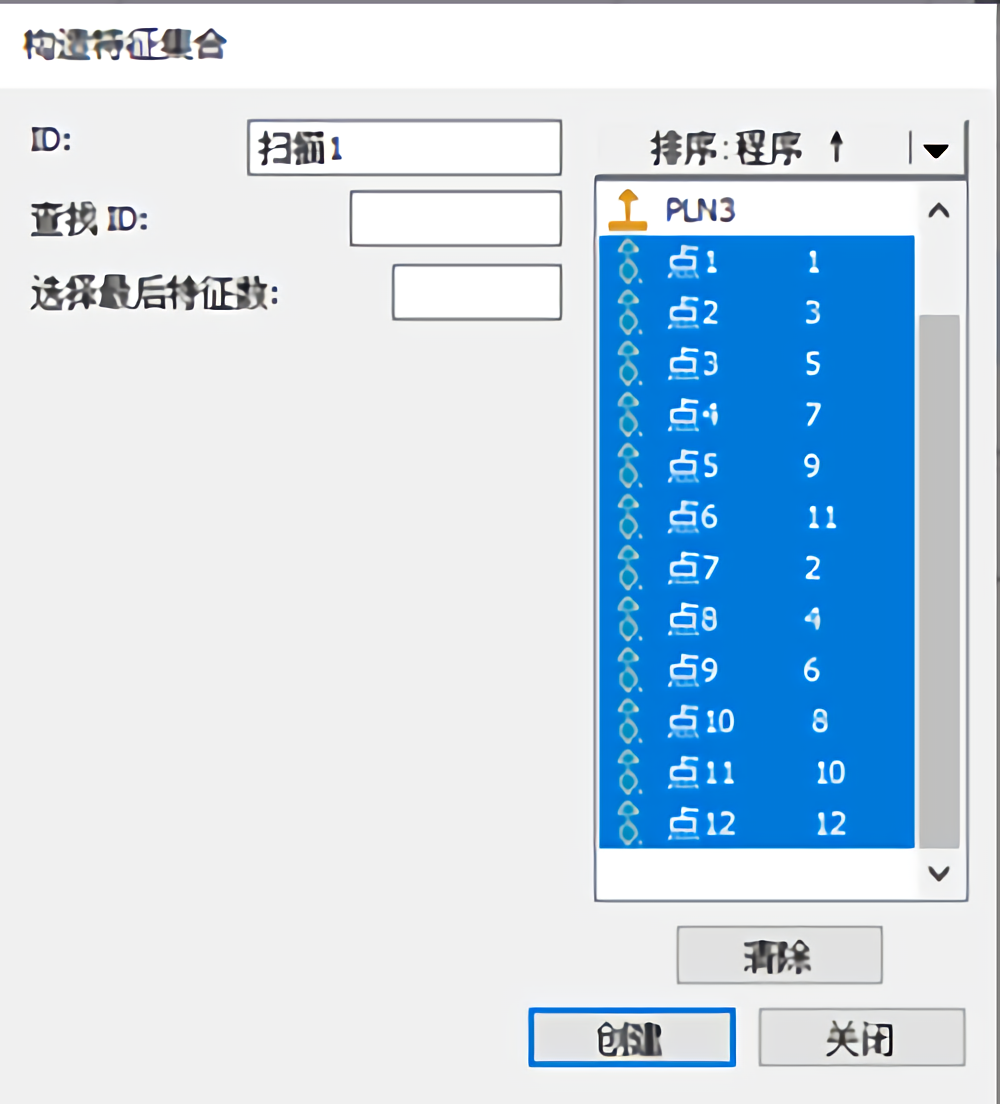

6机关特点组选点要逐一对应
，得到扫描1（即被测对象）

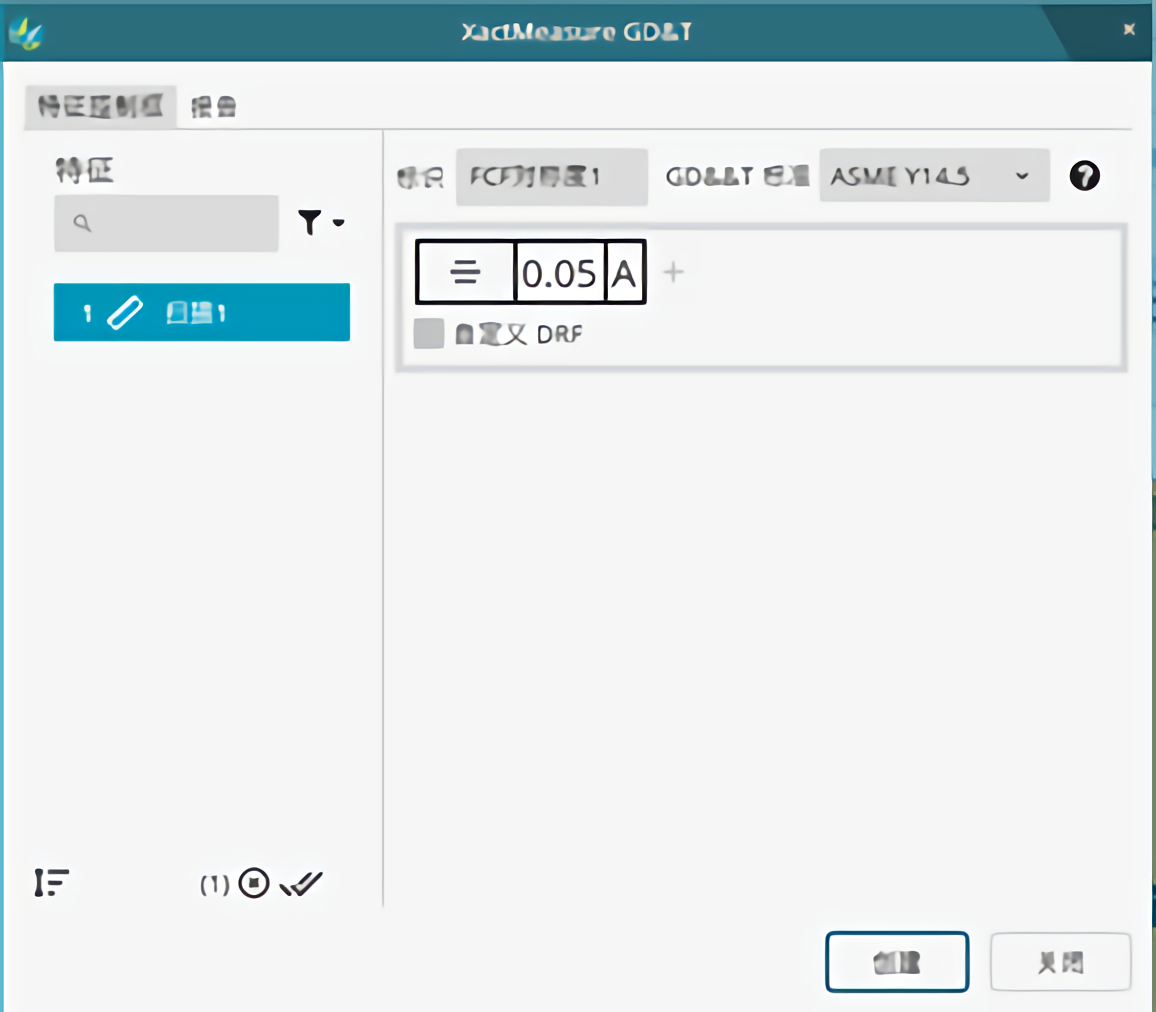

7评价对称度
，将PLN3界说为基准A
，扫描1为被测。

注：所得了局为6组数据比对取最大

对称度检测事俘

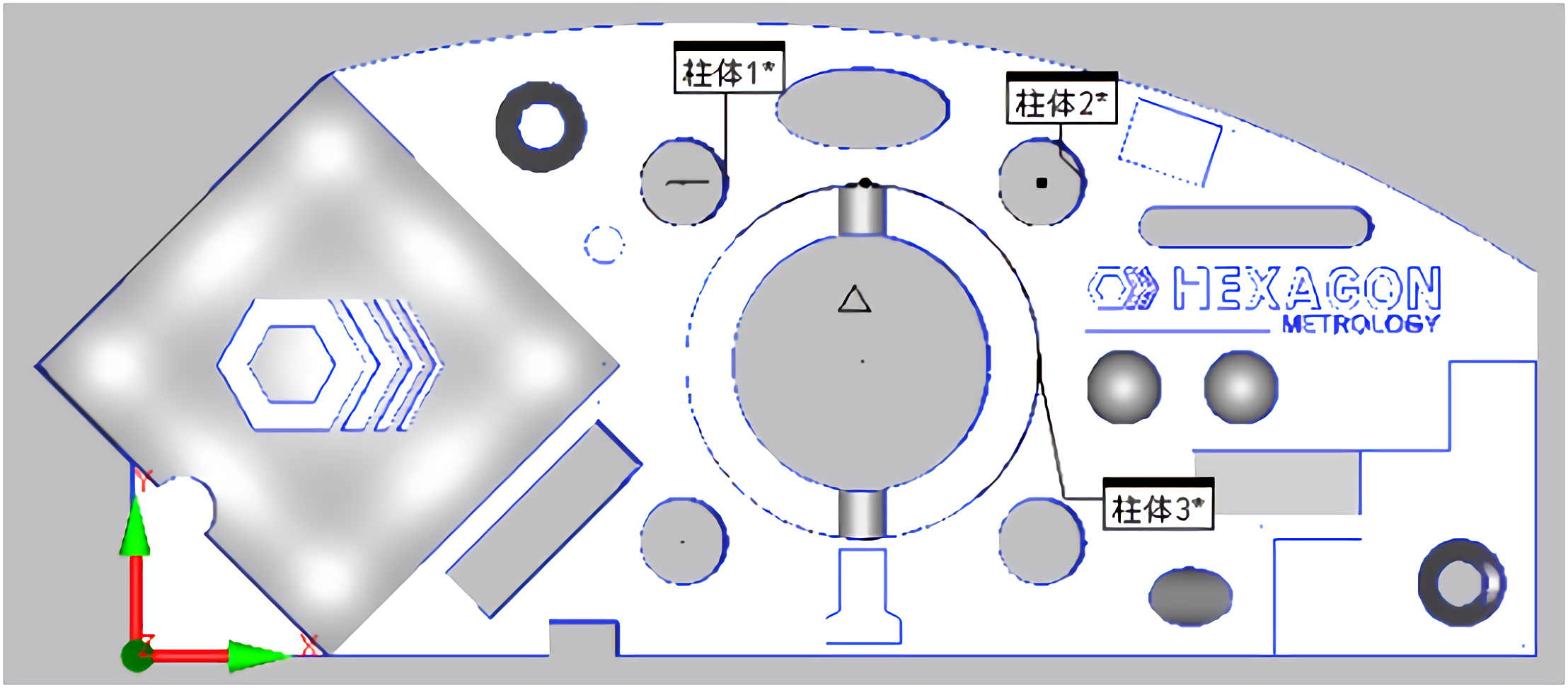

例2：如图所示柱体 1 和柱体 2 相对于柱体 3 轴线的对称度

1首先使用自动特点
，丈量柱体 1、柱体 2 和柱体 3

2使用机关中的“套用”
，机关出三个柱体轴线别离为直线 1、直线 2 和直线 3

3将工作平面转换成 Y+或 Y-

4将直线 1 和直线 2 机关成集中元素扫描 1

5打开对称度评价窗口
，将直线 3 界说为基准 A
，选择扫描 1 进行评价

注：以线为对称度基定时
，把稳工作平面的切换

总结

当操作三坐标丈量机进行工作遇到图纸标注的对称杜酌线管控两个平面的情况

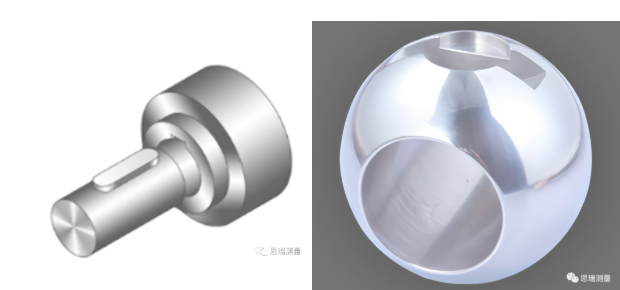

，例如轴类的键槽（以轴线为基准测键槽的两个面）、球阀固定球体的开口槽（以球为基准测槽的对称度）等。类似以上两种案例
，根基需满足以下两种要求：

1、若是要以面为基准
，那么这个面首先得经过图纸标注的基准
，同时也要想步骤让面固定
，不萦绕着基准动弹。好比轴的键槽
，基准面能够垂直键槽底面
，也能够在键槽两端面取点机关中点
，基准面为基准轴线和中点形成的面。

2、若是以线为基准
，就好比我们从哪个方向看这个槽是对称的
，前面我们已经讲到线作基准就要有响应的工作平面
，工作平面是基于坐标系的
，所以必要操作三坐标丈量机成立正确的坐标。
