影像丈量仪对汽车仪表盘进行高效检测

颁发功夫：2021-07-06 11:07:24 作者：海博论坛hibet瑕疵检测 起源：www.serein.com.cn 浏览：

汽车仪表盘上面集成炼类批示灯和仪表，是反映车辆各系统工作情况的沉要装置。由于汽车仪表盘检测项繁多且检测需要复杂，选取复合式影像丈量仪是不错的丈量规划。


数据是检验规划是否可行的尺度。我们使用SVM 4030 DCC Standard全自动影像丈量仪作为调研机型，加上特殊配置：探针，软件：SVM3.1。对仪表盘塑胶件发展精密检测。

影像丈量仪对汽车仪表盘进行高效检测(图1)



一、客户的丈量要求

重要是丈量表长、表宽以及孔位。



二、装夹方式

产品比力好固定，这次我们使用的步骤是用橡皮泥固定。

推荐使用影像专业柔性夹具固定产品。



四、检测过程

成立坐标系：

使用圆圆成立坐标系定位

产品纯白或者纯黑会反光，打开灰度模式后，会达到丈量的理性成效。

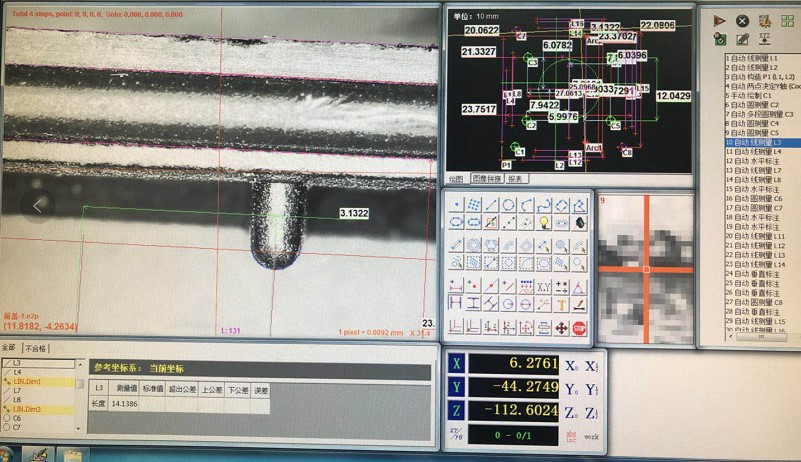

影像丈量仪对汽车仪表盘进行高效检测(图2)



五、汇报截图

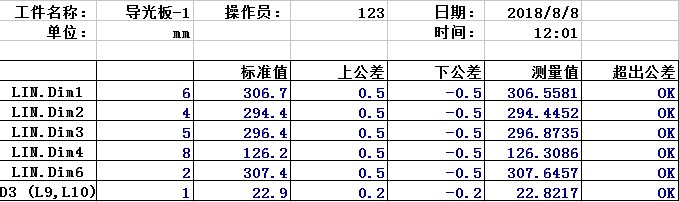

影像丈量仪对汽车仪表盘进行高效检测(图3)

产品尺寸精确，都在公差领域内。



六、使用结论

客户产品使用影像丈量仪能满足丈量要求。由于必要丈量高度以及丈量侧面尺寸，因而必要加探针和棱镜？突У牟棵挪菲，必要加物镜丈量。由于产品属于汽陈粪产品，部门产品偏大，也可选取海博论坛hibetSVM DCCCLASSIC系列大行程影像丈量机，丈量成效成效更佳。影像丈量仪的选择由效能需要及产品尺寸决定。
