耐久性分析蕴含资料的委顿寿命预测，是推算机辅助工程中极度沉要的一部门。它能提供关于产品使用寿命的贵重信息，影响客户履历和中意度。富世华集团是一家户表动力产品出产商，该集团将 MSC 软件的 Nastran 嵌入式委顿（NEF）软件作为高效优化委顿分析流程的主题。

产品中任何部位的委顿都是由二冲程发起机的振动引起的，例如电锯或手持式动力切割机就是由这种发起机驱动的（图 1）。在投产之前，肯定要透辟相识这一景象。这就是要使用虚构样机来评估资料可能失效的地位并在相应地位加强零件结构保障结构齐全。在构建虚构样机时，所成立的装置系统模型蕴含发起机、表壳及周边部件，例如油箱和盖板。天堑前提为约束手柄处，系统工作将力传递到操作员手上。

富世华集团：用 MSC Nastran 嵌入式委顿软件大幅提高了局精度(图1)

图1.富世华手持式动力切割机

本文沉点介绍若何将 MSC 软件的 Nastran 嵌入式委顿软件作为高效优化委顿分析流程的主题。

优化后的 Nastran 嵌入式委顿流程所创建的数据量显著削减，因而不再必要大量的中央了局文件以及繁琐的沉新导入。

传统委顿分析流程

选取 MSC Nastran 进行结构振动分析是富世华集团的持久传统。集团不休对此进行改进，例如增长模型的复杂度。但起初委顿分析也让工程师们遇到了一些难题。

传统的强度和委顿分析由以下几个步骤组成：

1. 有限元模型界说

2. 结构振动分析

3. 分析了局输出，可能会蕴含巨大的了局文件

4. 将 MSC Nastran 了局文件导入到单独的委顿软件中，这必要很长功夫

5. 大量的读写操作，有可能导致内存问题

6. 委顿寿命了局的后期处置

富世华集团：用 MSC Nastran 嵌入式委顿软件大幅提高了局精度(图2)

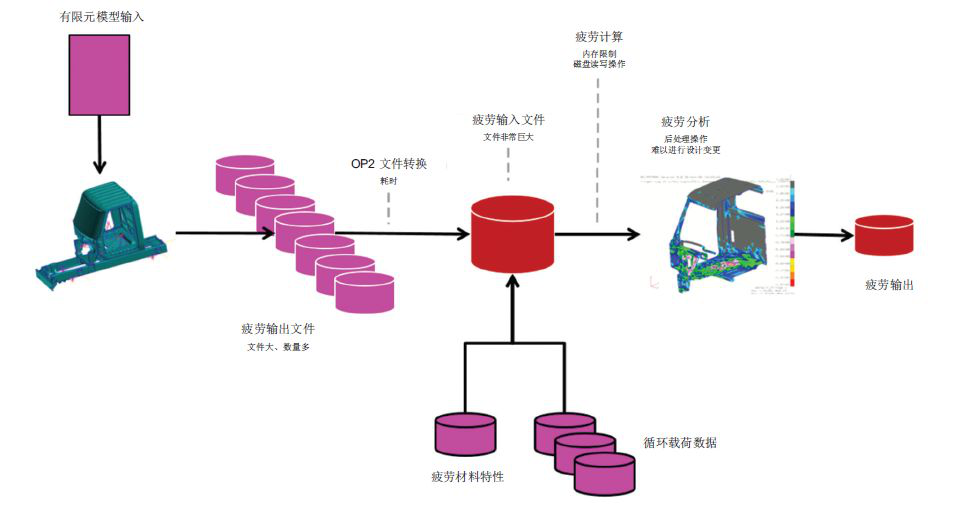

图2.传统委顿分析工作流程

这是一个无法等闲进行设计优化的繁琐过程。我们只能对简短的功夫距离进行优化，更确切地说，只能对发起机的一个转速进行优化。这种限度是由于提取应力数据而造成的。提取应力数据导致了局文件很大，因而运行功夫较长。

通过 MSC Nastran—Adams 流程可得到模态变形、随功夫变动应力、应力峰值。

现实上，我们想分析 1 秒钟的时长，但是只能勉强处置一个冲程。因而不得不将输出步长数量削减到 40 个，以曲轴箱分析为例，了局文件会高达 40 GB。此表分辨率也不够高，无法确保不会错过应力变动过程的最大值。

具备较长的时长分析能力极度沉要，这能够确保某一感兴致的模态可能被肆意的多个发起机转速激励。这样即便建模存在不确定性也能进行更稳重的分析。活动解算器（Adams）和有限元分析工具（MSCNastran）缜密共同可显著加快工作流程。借助 NEF，富世华集团能进一步改进这一流程。

富世华集团当初系统化 NEF 流程时，一路头并没有明确确定耐久性分析的工作流程。MSC 的 Nastran 嵌入式委顿软件上市后，这一情况产生了扭转。经过一年的密集评估，我们决定在出产经营中使用 NEF 进行振动分析。

Nastran 嵌入式委顿——创新与颠覆

Nastran 嵌入式委顿（NEF）与传统处置的区别在于，由于直接在 MSC Nastran 中实现委顿分析，因而 NEF 无需导出、导入巨大的二进造了局文件，从而提高了效能（图 3）。

富世华集团：用 MSC Nastran 嵌入式委顿软件大幅提高了局精度(图3)

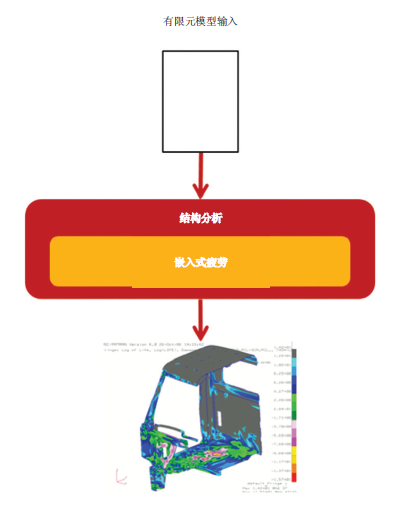

图3.Nastran 嵌入式委顿处置流程

我们还是以上文中的曲轴箱为例对此进行注明：如今的 NEF 蕴含250,000 个壳体单元、200个冲程、30,000 个输出步长以及一个仅有 50 MB 的通用输出了局文件。而传统处置则蕴含 250,000 个壳体单元、仅仅1 个冲程、40 个输出步将输出产生 40 GB的了局文件。以 200 个冲程为例，从前必要很长功夫，此刻只需 1 秒左右就能够轻松地实现分析，并且大幅提高了了局精度。

委顿资料数据和真实性

当然，我们知路自己成立的模型并不美满。将不精确性思考在内。例如，分析假定温度是一致的，但在部件中却有可能存在显著的温度散布。另表对附件建模也做了简化。因而，推算所得的特点频率可能会偏离真实值。此表，还针对发起机转速做了一些假定。另一方面，由于这些简化使得处置越发轻松，此刻能够对更长的时上进行仿真，因而有助于解除颠簸。

参照真实的寿命试验来校准输入委顿资料数据（S-N 曲线），可改进委顿寿命仿真了局。

富世华集团：用 MSC Nastran 嵌入式委顿软件大幅提高了局精度(图4)
