一、丈量工件：

汽车钣金。

二、合用领域：

适合于要求与数模进行比对迪胗金件的丈量。

三、丈量当苦衷项：

凭据提供的数模，丈量点进行数模比对。

四、丈量过程分析：

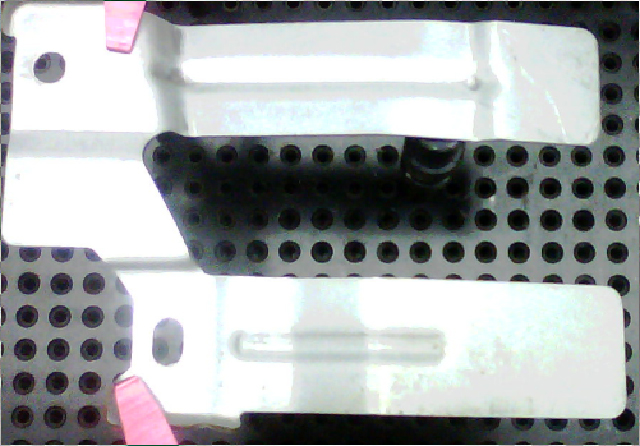

第一步：进行工件分析。凭据现实丈量要求，按下图中的三点做基准，丈量面上各地位与数模上的误差
；理论值的来

源。具体为：

1、操作员提供3D数模，在数模上点拔获得
；

2、操作员提供理论点坐标，通过输入理论点，查找点矢量获得
；

注：以上丈量案例重要是通过在数模上点拔获得。

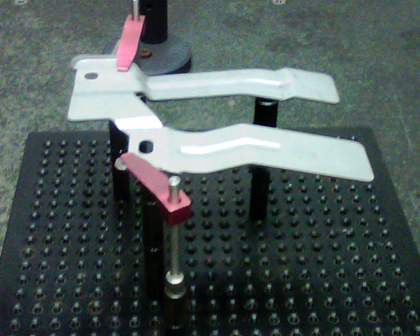

第二步：工件装夹。此汽车钣金工件可使用我们96件夹具中的圆柱、压片和可调长度的圆柱进行固定
；固定步骤见下图：

五、具体丈量步骤：

由于汽车钣金件的工件厚度只有2.1mm左右，可使用直径Φ2mm的测针。

1、测针校验：在此汽车钣金件检测中只用到A0B0一个角度
；

2、在手动模式下，打开自动圆号令，在数模上拔取圆，设置3个样例点，创建
；

3、打开自动圆号令，拔取圆槽两端的圆，创建，用以上两圆机关中点，得到圆槽的中心点
；

4、打开自动矢量点号令，输入第三个基准点的坐标值，查找矢量，创建
；

5、坐标系成立：执行法式，执行后打开坐标系框，选择迭代法，选择丈量全数特点
；见下图：

6、丈量点：切换到DCC模式，打开自动矢量点号令，在数模上拔取点
；

7、评价：通过地位评价框评价各点的T值，尺寸信息显示勾
；

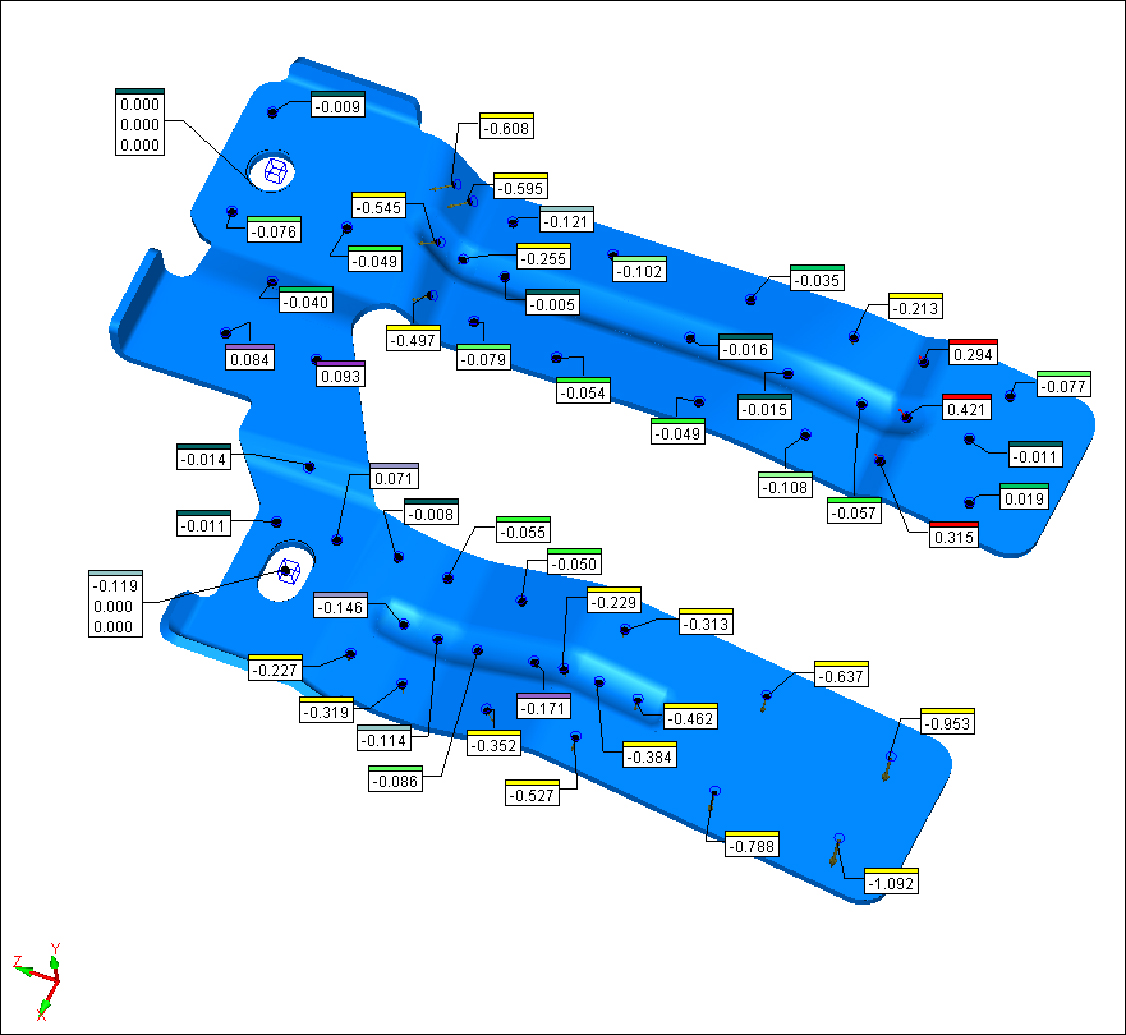

8、执行法式，得到的汇报，如下图：

或通过抓图的方式收到下面图片：

9、将汇报输出为PDF档案，或图片放到word里，或Excel里，整个丈量实现。

六、总结：

此钣金件检测案例重要使用到了迭代法成立坐标系，尺寸信息显示等号令，对于必要数模比对的汽车零部件有一

定的参考作用。

七、模具检测机型、测头配置推荐：

Croma三坐标丈量仪
；测头配置：PH10T+TP20+2BY20
