衔接器是用于尝试电路或电子机械等相互间电器衔接的用具
，在出产工业以及造作业中有着不成代替的作用
，其机能的曲直直接影响着产品的质量及靠得住性
，因而厂商们对于衔接器的精度和品质一致性有着严格的要求
。

丈量需要

由于衔接器框口Z向深度大、针脚面积幼
，幼直径测针在丈量时容易碰杆
，大直径测针在丈量高度、地位度时
，测针容易偏位
，出现丈量禁绝的情况
，因而
，目前客户急需一个规划来急剧正确地丈量衔接器长宽尺寸、框口内壁的剖面概括度以及衔接器针脚地位度
，并输出丈量汇报
。

丈量规划

针对以上客户遇到的丈量难点
，海博论坛hibet丈量给出的解决规划是Croma系列三坐标丈量机建设测头更换架
，选用分歧型号直径的测针
，通过PC-DMIS软件满足统一法式分歧测针的丈量需要
。在丈量衔接器框口内较深的尺寸时
，建议选取“SF尺度测力传感器+ 3X40测针”
；丈量针脚、概括度等轻微尺寸时
，建议选取“LF低测力传感器+1X27.5测针”
。

一、“获取相对特点”检测过程

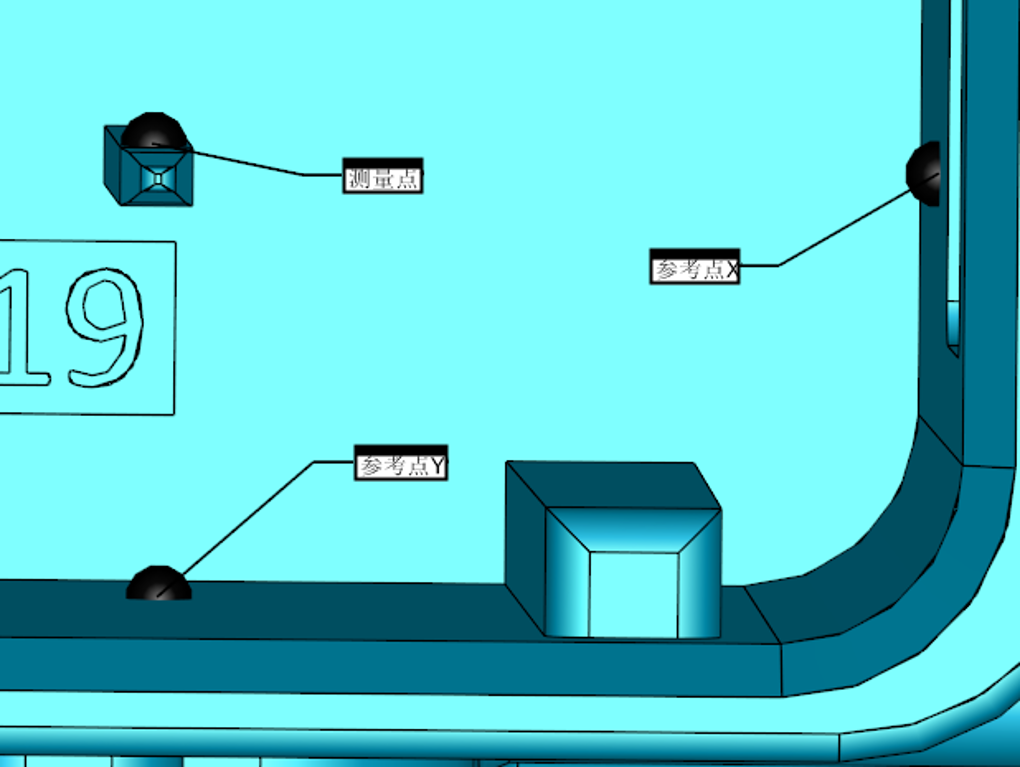

获取相对特点：该职能集成与自动特点内
，可能实此刻不成立坐标系的情况下
，丈量点随着参考点方向的移动而改观针对于针脚地位度的丈量：我们选用的是1.0的测针和相对特点这个职能
，来实现正确取点的
。

（该图为举例示范
，并非现实丈量）

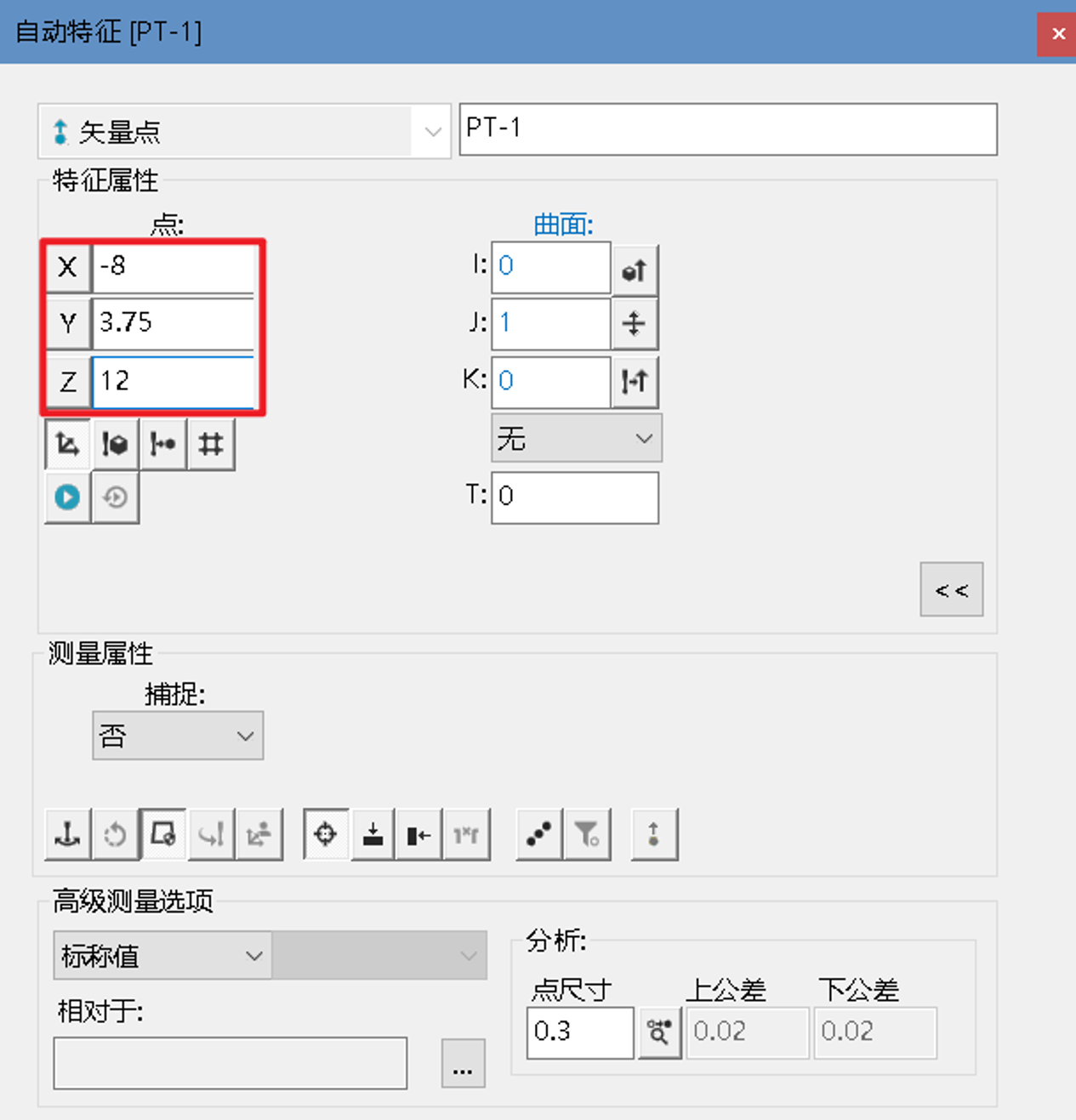

Part.1：创建一个矢量点
，而后将坐标值X、Y、Z设置到相宜的参数

Part.2：打开自动特点对话框
，选中相对特点职能
，在相对特点对话框中
，选择相对于多个元素
，并将X和Y的参考点别离填入对应的地位
，点击确定

二、“沿曲线阵劣妆检测过程

沿曲线阵列：在没有扫描职能的情况下
，该职能可能实现急剧、均匀地沿着指定曲线的方向取点
。

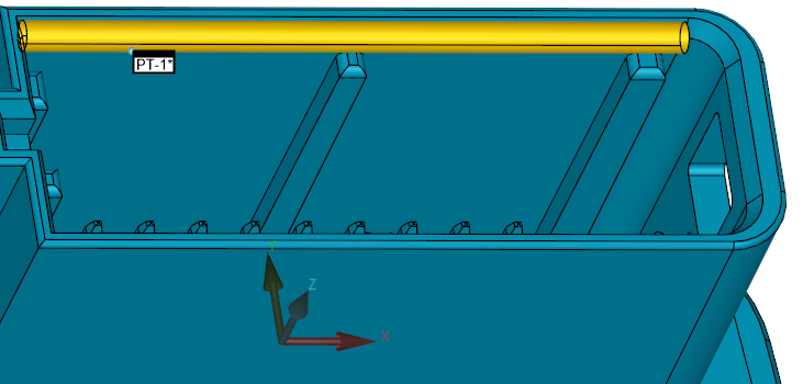

Part.1：在编纂窗口中
，右键复造该点：PT-1

Part.2：编纂--阵列

Part.3：整列设置中：选择曲线--设置步长

Part.4：选择曲线
，确定阵列方向（按住ctrl可多
。

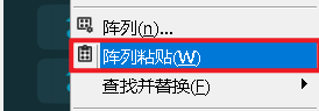

Part.5：再次选择“编纂--阵列粘贴”即可

三、“获取概括度分析汇报”检测过程

Part.1：插入--汇报号令--分析

Part.2：选择必要评价的概括度--选中子选项SE G1
，右侧设置好相宜的参数后--点击查看窗口

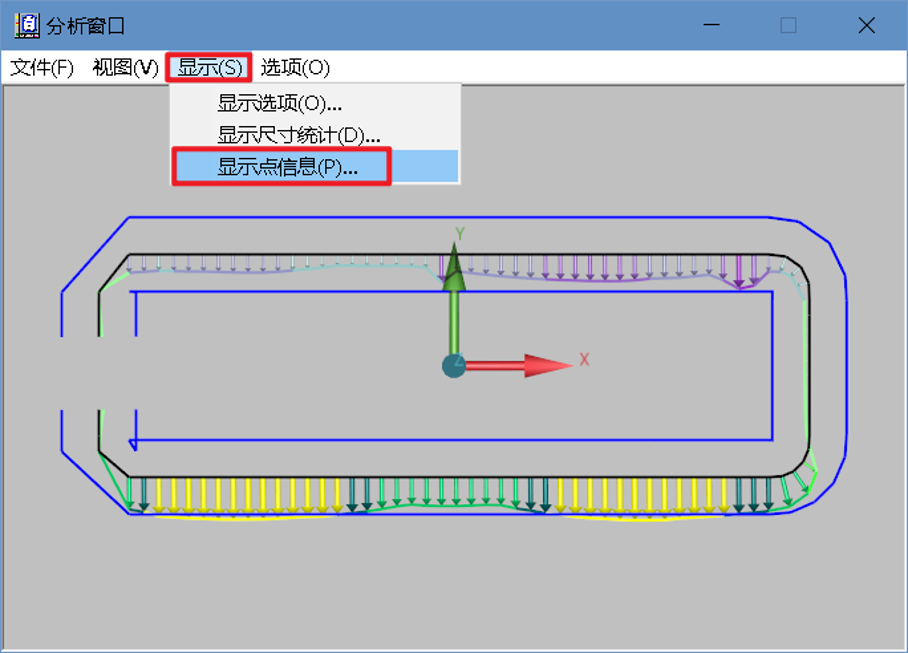

Part.3：增长分析窗口输出内容
，来实现概括度图形汇报中各信息的输入
，如在图形汇报中显示最大最幼值

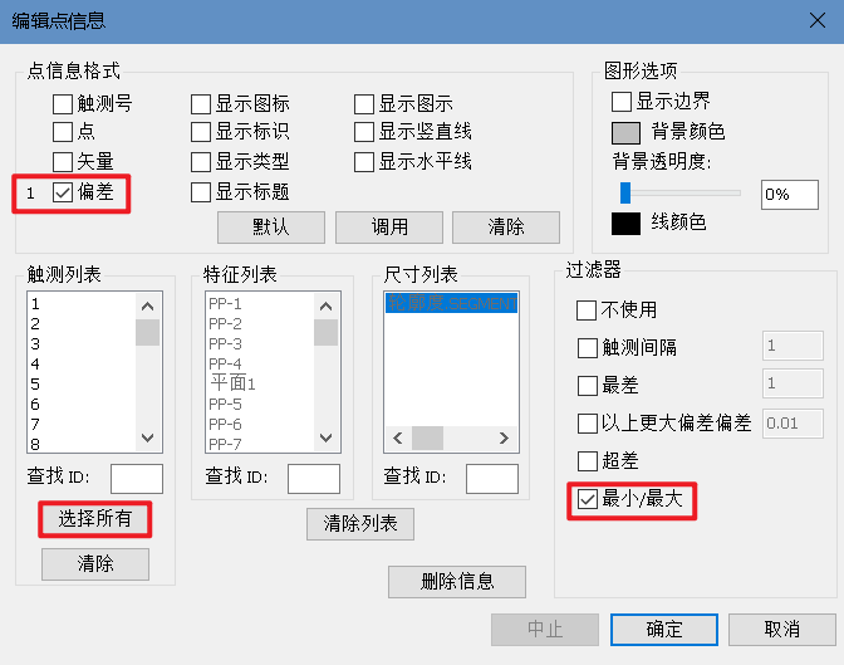

Part.4：如图设置“编纂点信息”的参数

Part.5：通过编纂“尺寸选项”
，来实现概括度图形的界说

Part.6：分析选项、显示选项中：可批改分析汇报的有关参数
，如：概括度线条色彩、粗细、布景致彩等
，新版本PC也可在汇报窗口中直接右键批改

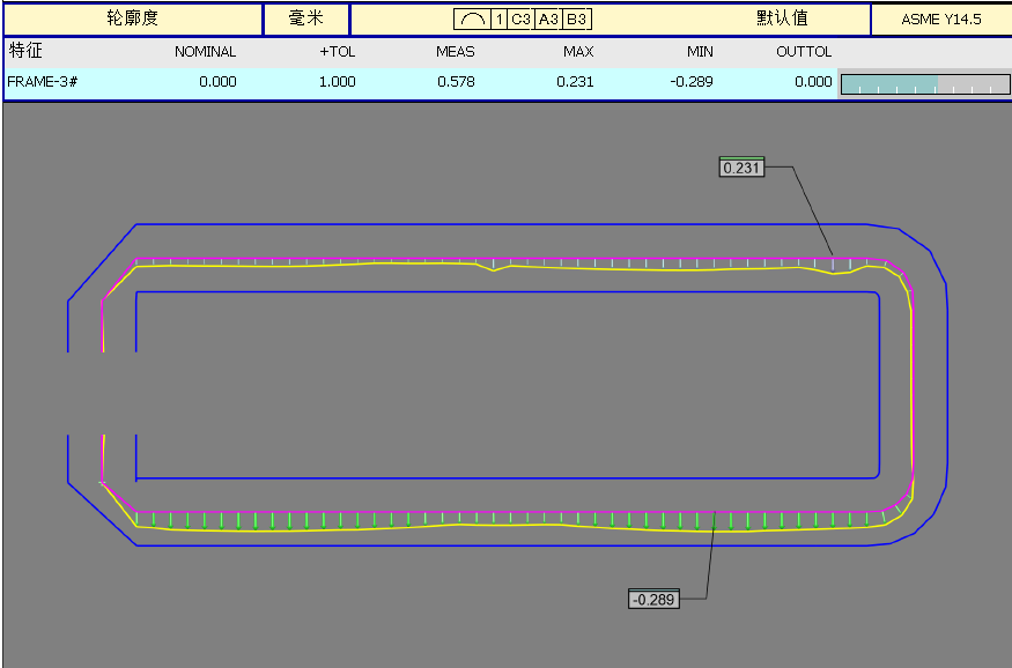

得出丈量汇报

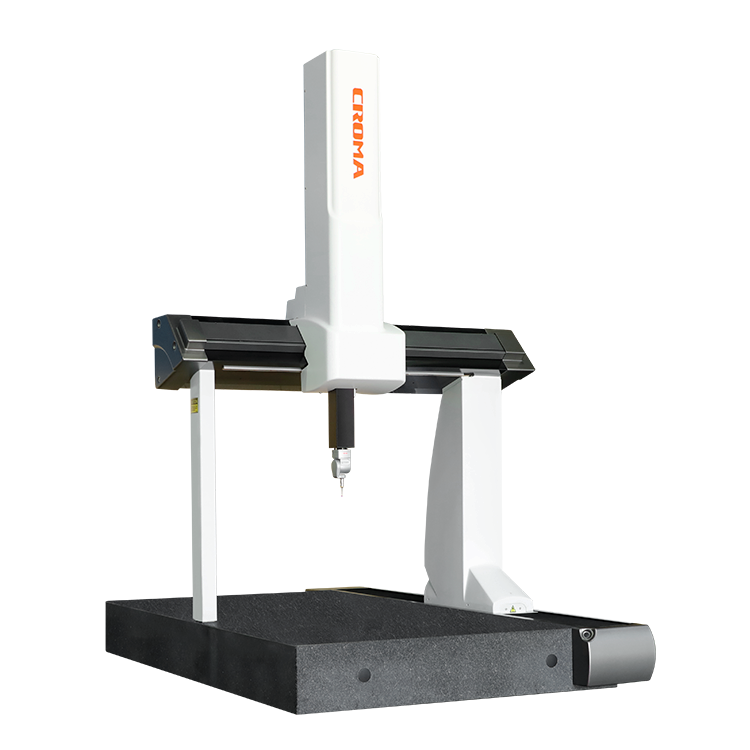

海博论坛hibetCroma系列三坐标丈量机通过高尺度的硬件配置机系统
，以高精度、高效能实现各类复杂的丈量工作
，充分满足各类衔接器多元化的丈量需要
，为客户提供高效、便捷、精确、全面的丈量解决规划
，援手厂商更好的进行质量把控
。
