笔记本电脑分为ABCD四大面，笔记本A面指的是带有LOGO的那个面，屏幕地点这一面通常被称为“B面”，也是人们凝视最多的部门；C面则承担着布局键盘的职能，D面则是带有电池的那一面。而当笔记本正对着用户的时辰，屏幕与键盘对用户而言，组成一台笔记本的重要“颜值”，及重要职能。

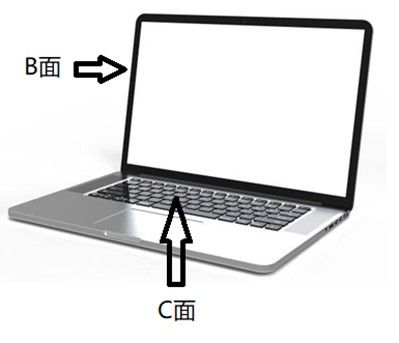

笔记本电脑实物图

为了严格把控其出产质量，必要在其出产过程中尝试瑕疵检测。针对电脑笔记本BC面的多种类型瑕疵检测推出了电脑笔记本BC面瑕疵检测设备。BC面的瑕疵重要是：B面重要检测电脑屏上Logo有无及错印、相机有无，C面重要检测键盘及标签。

 整机成效图

笔记本电脑BC面影像丈量定造设备能与现有出产流水线对接，从侧方推入流水线使用，只需将产品在流水线上由人为靠工装底端搁置，并以工装B端为基准将笔记本打开到最大角度，相机检测允许角度误差30°以内。

在产品进入影像丈量定造设备前，读码器鉴别工装上的条形码，判定工装上的产品尺寸，两侧和上方的光电传感器检测产品打开的角度是否到位，预防进入设备时与相机碰撞。若检测到有碰撞危险，发出信号让流水线终场并报警让人为处置。

产品B面检测相机装置在带有移动和旋转职能的活动机构上；产品C面检测由键盘检测相机和Label检测相机组成·产品进入影像丈量定造设备内部时，吓仔键盘检测相机通过鉴别笔记本整体图像，来判定笔记本地位，待到位后起头拍照检测。

四组相机均可在流水线一向的情况下实现拍照检测，不影响现场节拍，·B面检测相机遇凭据读码器鉴别出的产品尺寸摆动角度和移动地位来适应分歧的产品地位。光电传感器进行角度检测确保后续检测安全性。建设键盘检测相机、LOGO检测相机、Camera检测相机、Label检测相机共四组相机，均实现了不搁浅陆续高效能拍照检测，仅需8秒即可完玉成数检测内容。

笔记本电脑BC面影像丈量定造设备不仅丈量了局不变并且速度远远高于人为检测，并且丈量了局不变精确，躲避了有关不成控成分所造成的瑕疵产品流出给客户带来的不良影响，提高了客户的产品品质。
