电子设备对机能及幼型化的要求越来越高，推动了设备内部元器件集成度、封装密度及工作频率也随着提升，热流密度也随之升高，对散热来说是严格的考验。VC均热板由于其导热率高，均温性优良，成为了目前散热部件焦点之一。

VC均热板是一种“片状”状态的散热器，通过内部冷凝液—水蒸气的相变过程，实现热能吸收与开释，从而实现散热工作。若是造作精度不够，就会影响散热机能甚至部件质量。这次丈量必要对散热器盖板上的平面度及概括度进行丈量。

这次机型选择要两全客户PCB产品的丈量需要，PCB作为幼薄软工件，机型选用非接触式丈量的影像仪更为安妥。

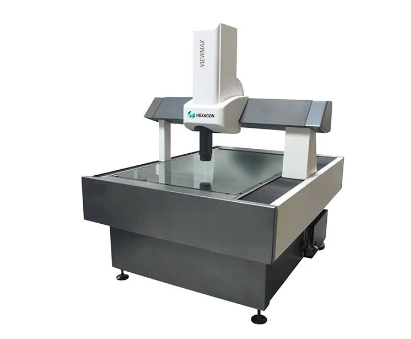

盖板概括度丈量使用影像仪共同PC-DMIS VISION能够实现，但需额表加装测针或激光。相较激光，测针共同PC-DMIS VISION职能更壮大，利用领域更广。综合以上两点，选用支持加装测针的VIEWMAX L影像仪能很好地满足需要，且性价比高，是梦想的机型选择。

一台设备，两种丈量方式

VIEWMAX L加装测头，让光学丈量和接触丈量结合在统一部设备上，两全其美。借助壮大的PC-DMIS VISION软件，同步校验后可实现自若切换利用，操作单一便捷。

高品质影像画面

为了实现高清影像成效，VIEWMAX L在光源、相机、镜优等方面选用高质部件。光源系统由白色LED同轴光、绿色LED透射光、白色LED四象限双环表表环形光组成，可能利用分歧的光线成效凸显被测工件的个性。1/1.8''工业级相机具备更佳的影像网络能力，电动无极变倍镜头实此刻焦距领域内肆意一点均可对焦工作，在这三者共同下实现高清图像成效，为实现精准丈量提供坚实保险。

专业丈量软件

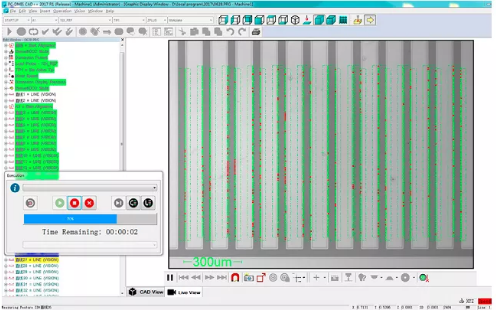

PC-DMIS Vision 集成CAD利用技术及影像计量，可能实现与PC-DMIS一样的脱机编程和仿真仿照职能，且在CCD二维视窗、光照及侧头选择都能实现精确仿真，拓展了影像计量的专业能力。

检测实现后能输出影像计量全面的形位公差评价与详尽的汇报，援手用户实现专业检测分析，为质检可控性及数据可追忆性提供保险。

借助专业的VIEWMAX L，行业用户可能实现各类高精密丈量需要，有效提高产品品质，加快丈量效能，实现出产力的急剧提升。

设备亮点

?可选配接触测头；

?气浮导轨，共同研磨级丝杆传动，拥有高速、高不变性的特点，能实现高精度位移定位；

?丈量摇杆全自动职能：自动对焦，自动倍率切换，自动量测等，保障高效能丈量；

?三角横梁技术，保障机械较佳的刚性质量比，精度更不变。
