中框是手机结构的沉要组成部门之一，是前面板与手机后壳的衔接部门，其尺寸及几何状态能敌手机结构强度、质量产生直接影响。另一方面，手机很多部件都装配在中框上，因而对孔位地位的精确杜仔着较高要求。综上所述，中框在加工实现后必要经过缜密的丈量。

这次必要对一款手机后壳上的孔位相对于坐标系的距离进行丈量。经过综合评估后，决定选用CROMA搭配PC-DMIS PREMIUM实现此项丈量工作。

丈量过程

在装夹时需让底部平面贴紧台面并做好固定工序。随后选取321的方式成立坐标系，由于该产品的基准在底部平面，所以对其进行找正操作。丈量直线1作为旋转轴，并定为X原点，从点1、点2里取中点定位Y轴。

该产品的孔位较幼，直径为1.6并带有螺纹，所以丈量该类带螺纹产品时，应尽可能选择大球径的测针丈量。但如果客户的尺寸要求较高，且螺纹孔较大时，我们还可使用PC-DMIS的螺距职能实现更急剧轻便的丈量。

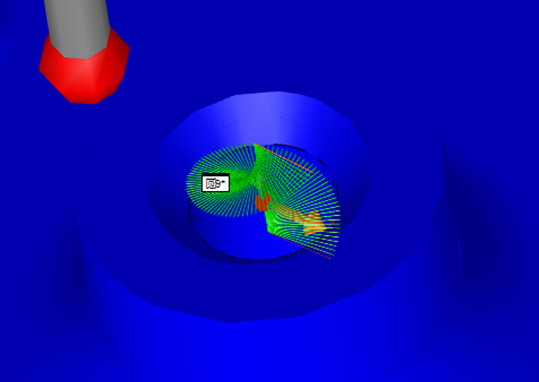

在圆或圆柱高级对话框中即可点选此项职能，我们只需凭据图纸提供的螺纹尺寸，凭据国标查找相应的螺距即可。观察右图可发现，在丈量圆时参与螺距后，丈量轨；嵫刈怕菸频墓旒，螺旋向下丈量该圆。丈量实现后可选择仅CAD的汇报模板，该汇报能直接的反映出孔的具体配置及误差。

规划介绍

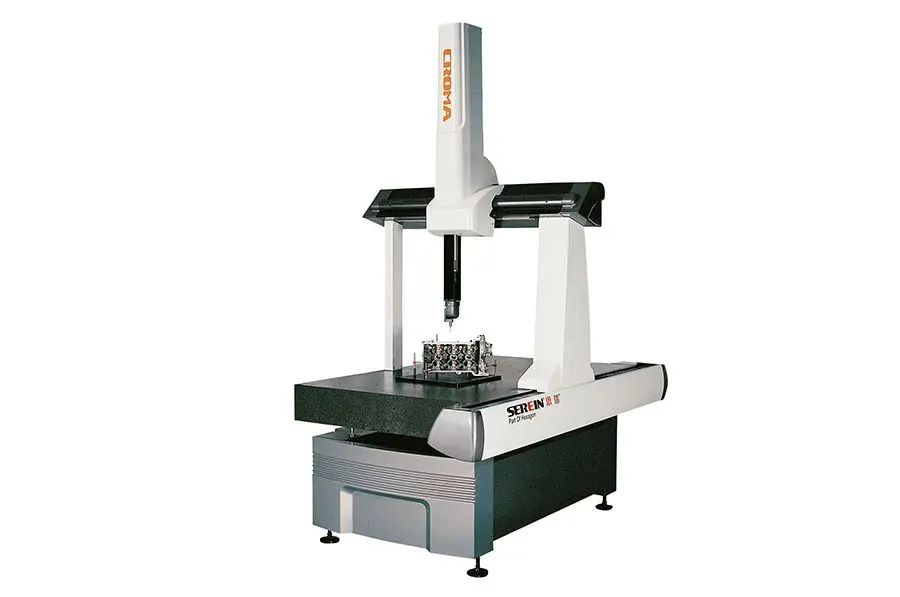

CROMA是海博论坛hibet旗下一款经典款三坐标，选取？怂箍底糯蛟斓慕谠煜低场⑷嵝云胶饧际酢⒕60°三角梁技术、高精密气浮系统、欧洲进口光栅尺等多项主题技术，赐与客户靠得住的丈量阐发。

除了具备PC-DMIS BASIC所有职能的基础上，PC-DMIS PREMIUM还占有壮大的CAD职能，可同步导入丈量机、工件、夹具的数字化模型，便于进行脱机编程及仿照现实检测过程。并且可同时导入多个CAD图形，成立相应的图层，按需检测所需尺寸。

优异的机械结构设计、高机能的主题配置、讲求的零件选材让CROMA具备靠得住的丈量阐发。现已被宽泛利用于精密加工行业、汽车零部件行业、3C电子行业等多种计量利用，精杜纂效能具备的丈量成效获得多多用户的信任。
