一．布景介绍

汽车检具是用于节造汽车零部件和整车尺寸以及零部件之间匹配度的设备或工具
，被誉为“汽车裁判员”。它在汽车造作过程中起到关键作用
，援试祗业实现量产尺度化零件
，提高零配件的质量
，美满整车机能
，

降低开发成本 。

这里有一些关于汽车检具行业的沉要信息:

1. 产品分类:汽车检具凭据使用阶段能够分为单件检具、总成检具、开关部件检具、组装检具、内表装综合检具等。

目前
，汽车零部件企业重要使用带丈量职能的检具和三坐标丈量支架 (柔性检具) 。对于零件上的某些极其沉要的职能性尺寸
，还能利用检具进行数值检测
，

通常不能借助检具直接获得零件基于车身坐标系统精确的坐标值
，而是将零件置于检具上通过三坐标丈量机丈量刚刚获得
，

现代检具的结构在设计时同时思考其能够作为丈量支架使用
，但是当检具的在线查抄职能与丈量支架职能不能同时满足时
，应首先满足检具的在线查抄职能。

汽车检具是按需方要求定造的专用检验设备
，检具的设计必须依照客户提供的最终3D数据及2D图纸
，3D数据必须具备正确的汽车坐标系
，

检具的设计及造作都必要通过客户的认可能力进行加工和交付
，丈量支架是用三坐标丈量机丈量零件时的一种辅助支架
，

其所有的支持面(点)和定位基准面均必须凭据零件的CAD 数据铣削加工
，有些特殊零件的丈量支架还应拥有部门检具的职能。

所以检具造作
，使用过程中三坐标检测是极度沉要的检测伎俩。

?

二．配置规划

海博论坛hibet丈量高精度三坐标搭载HA-A-T7.5测头系统
，它是高速、高精度的可分度三维扫描仿照测头？赏奔嫒荽シ⒑蜕柚澳
，支持所有尺度的探测模式：单点丈量、自放心丈量和陆续高速扫描丈量
，实现各类复杂的丈量工作
，

蕴含复杂概括和表形的扫描？杉本缰惫奂觳飧爬ǘ鹊唪。

                        CROMA PLUS三坐标

HP-S-X1H扫描测头

?

三．检测流程

一、 将检具平放在三坐标大理石台面。

二、成立坐标系

2.1使用检具3个基准孔
，用三圆迭代法成立粗精坐标系。

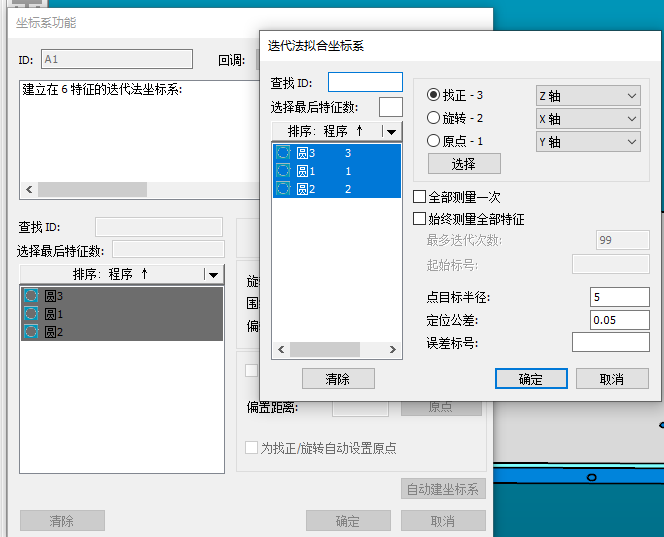

 （坐标系成立示意图）

2.2 在模型上拔取自动矢量点

?

四．检测思路

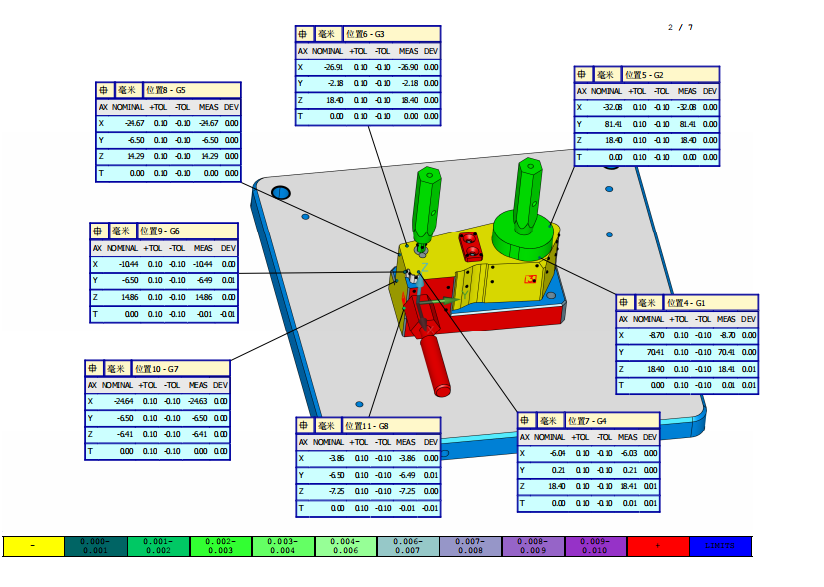

通过三坐标导入检具模型
，用三圆迭代法成立坐标系
，用自动矢量点丈量模型点位
，全数创建运行
，自动出了局
，凭据三坐标丈量机丈量了局调整检具或者验收。
