一、航空零部件介绍：

现代飞机航空零部件结构复杂，零件种类繁多，且对飞机零部件造作中对证量要求极高。典型的飞机零件的结构特点是薄壁结构，状态复杂，表形变斜角变动大，表形多为双曲面，要求成形正确。结构复杂的薄壁件、蜂窝件不仅状态复杂，并且孔、空穴、沟槽、加强筋等要求精度高，这些零部件是否合格对航空的安全有着关键的作用。

二、合用领域：

以下案例为航空的一个配件。

三、丈量当苦衷项：

要丈量工件的平面度。

四、 丈量过程分析：

第一步：工件分析。凭据客户要求，丈量此工件的平面度，成立坐标系步骤不是传统的3,2,1步骤，而是使用的是拟合坐

标系。

第二步：工件装夹。相识基准和丈量要求后，就能够进行工件的装夹了；

此工件为铝造工件，大而沉，不能用V型铁和磁铁，由于工件一面不平坦，两面都必要丈量，故必要把工件立起来，选取台虎

钳夹住工件底部。如下图：

五、 具体丈量步骤：

由于工件要丈量的地位到工件表表深的地位有80MM，必要加一根测头加长杆50MM，TP200，D1L20测针。

1、测针校验，导入数模：加载并校对A90B90，A90B-90；用自动矢量点在数模上采集M1，M2….M6，成立坐标系，

拟合—确定。

断根象征特点—象征所有特点—是—手动执行。切换自动模式DCC

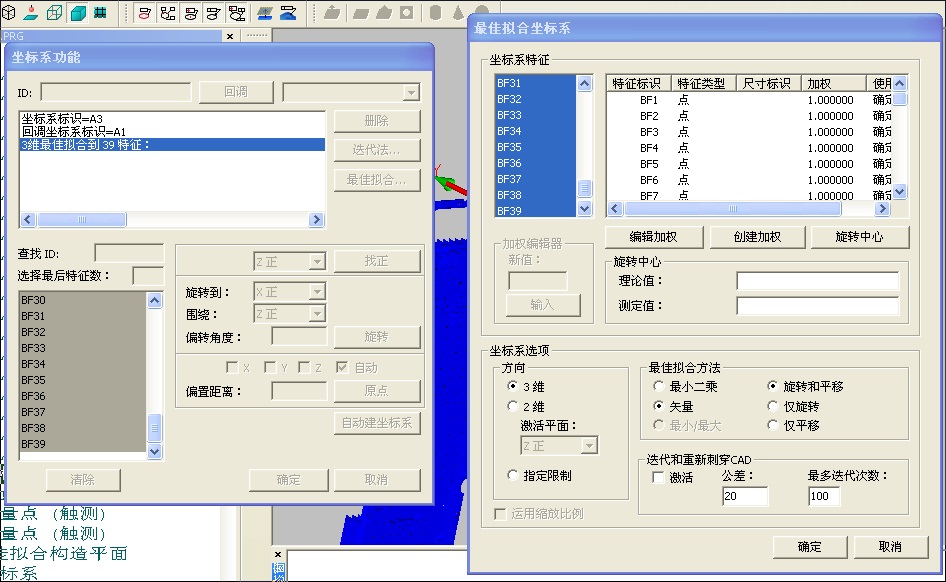

2、在数模上采点BF1,BF2…..BF39 再次成立拟合坐标系如下图，这次坐标系更正确。

3、在数模上采点PNTA1，PNTA2, PNTA3机关平面A ，成立坐标系Y负找正，Y原点。

在数模上丈量CIR B2 C1 和圆CIRB1成立坐标系，萦绕Y负旋转到Z正，CIR B2 C1  X,Z原点。

4、丈量PNT1，PNT2…..PNT38机关平面A-PLANE

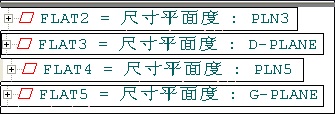

5、打开平面度对话框  选中要评价的平面，输入公差，创建

以此类推的评价平面度

六、 总结：

此案例重要使用到了拟合建坐标系，面，圆，圆（3,2,1）成立坐标系，平面度，等号令对于大平面机加工件有肯定的

参考作用。

七、 航空零部件检测机型、测头配置推荐：

Croma三坐标丈量仪；测头配置：PH10M+TP200+1BY20
