一、汽车配件逆向检测介绍：

逆向检测是已有尺度样件但是没有理论图纸的基础上，通过反向检测得出工件的三维立体图。逆向检测普遍用于汽车配件行业，通过汽车尺度配样件，逆向检测收到三维图，再对所收到的三维图纸再设计加工，形成尺度图纸。

二、 合用领域：

本例合用于杆件类产品逆向工程。

三、丈量当苦衷项：

不宜使用碳纤维加长杆丈量。

四、 丈量过程分析：

第一步：工件分析。观察该工件，为圆柱型钢条弯折而成，做逆向工程时提供两个视图的曲线即可。

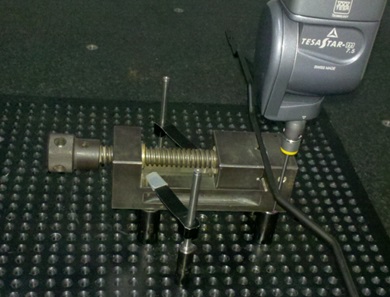

第二步：工件装夹：此工件为钢资料，较长，可利用夹具从中夹紧工件，预防测头触测时工件晃悠。

五、 具体丈量步骤：

因工件为圆柱体弯折而成，用红宝石测头不宜丈量，在此处可用加长杆包办丈量曲线，EXTEN40MM，且不宜用碳纤维加长杆。

1、测针校验：此处无需检验，用到两个角度A0B0，A90B-90；

2、手动建坐标系：只用到机械坐标系，无需建工件坐标系；

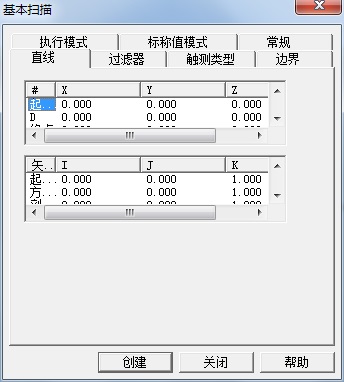

3、曲线扫描：如下图：

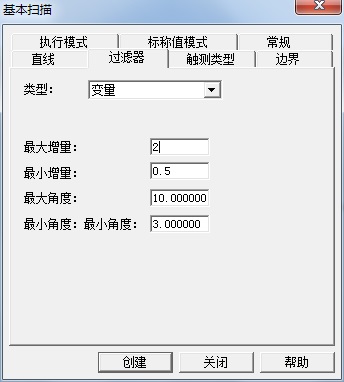

设置好肇始点、方向点、终止点后，设置过滤器；

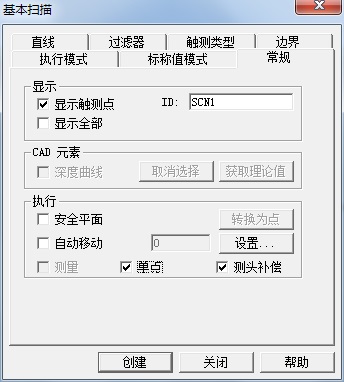

而后点通例，勾选上单点：

而后起头扫描丈量点，同理换A90B-90后同样操作。

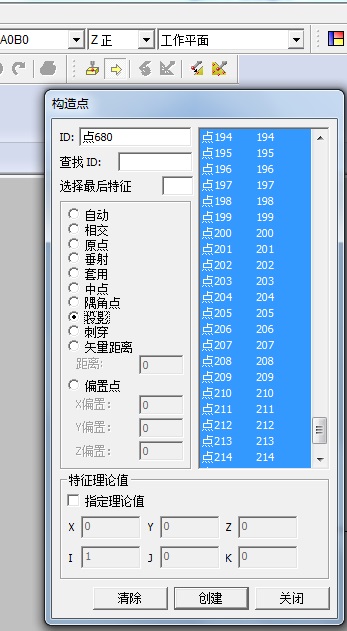

4、机关：将A0B0扫描出来的点全数投影到Z正工作平面，A90B-90扫描出的点全数投影到X正工作平面上，而后机关出两条

曲线，把稳选择点的挨次。

文件导出为IGES体式文件。

5、总结：丈量该工件时主张在于求出曲线，而曲线可通过测点机关来实现，所以首吓酌扫描职能来丈量点，再通过投影点

职能投影到机械工作平面上，再机关曲线，导出iges体式。

六、 汽车缸盖顶检测机型、软件、测头配置推荐：

Croma三坐标丈量仪；测头配置：MH20I+TP20+1BY10
