凸轮机构是一种常见的活动机构
，能够实现复杂的活动法规。凸轮机构结构紧凑
，合用于要求从动件作间歇活动的场所
，与液压和气动的类似机构比力
，活动更靠得住
，因而在自动机床、内燃机、印刷机和纺织机中得到宽泛利用。

凸轮的检测重要是其工作面的概括状态和大幼
，这个指标将会直接影响到凸轮传动的不变性和升程成效
，因而凸轮检测通常是以基圆中心为基准
，距离固定的角度散布测点进行概括
，升程
，以及升程的相位图分析。

海博论坛hibet推出两套凸轮三坐标检测规划
，矫捷应对分歧丈量需要。

01、规划一

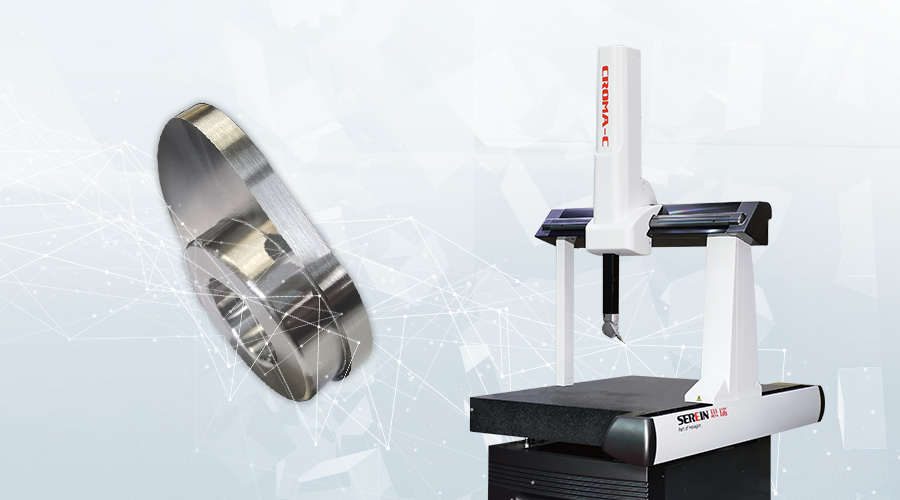

规划一选取海博论坛hibet高性价比CROMA-CLASSIC作为丈量机型
，选取集团统一采购的硬件配置和经典的探测系统
，使得CROMA-CLASSIC具备不变靠得住的丈量机能
，搭配HH-A-M7.5/Hp-TMe传感器可能急剧分度
，相对同类产品速度要更快。利用职能壮大的RationalDMIS丈量软件凸轮检测？
，编程单一
，节俭丈量功夫
，直观、智能、高效。

02、规划二

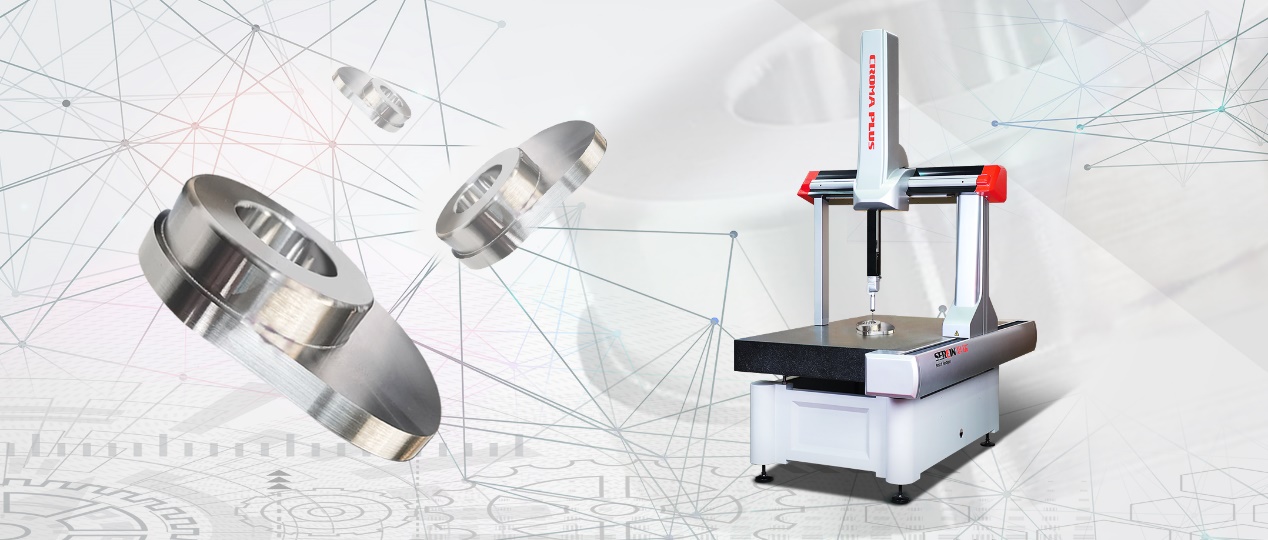

 规划二选取CROMA PLUS扫描型三坐标丈量仪
，不变靠得住的三坐标机械结构赋予了机能高效的节造系统
，标配被业界宽泛认可的Hexagon HH-A-T7.5/X1扫描测头
，可对工件进行贴面扫描
，数秒即可实现百个点位采集
，丈量精度高且大水平地提高了设备的丈量效能；同样利用RationalDMIS凸轮？
，实现数据采集。

凸轮？

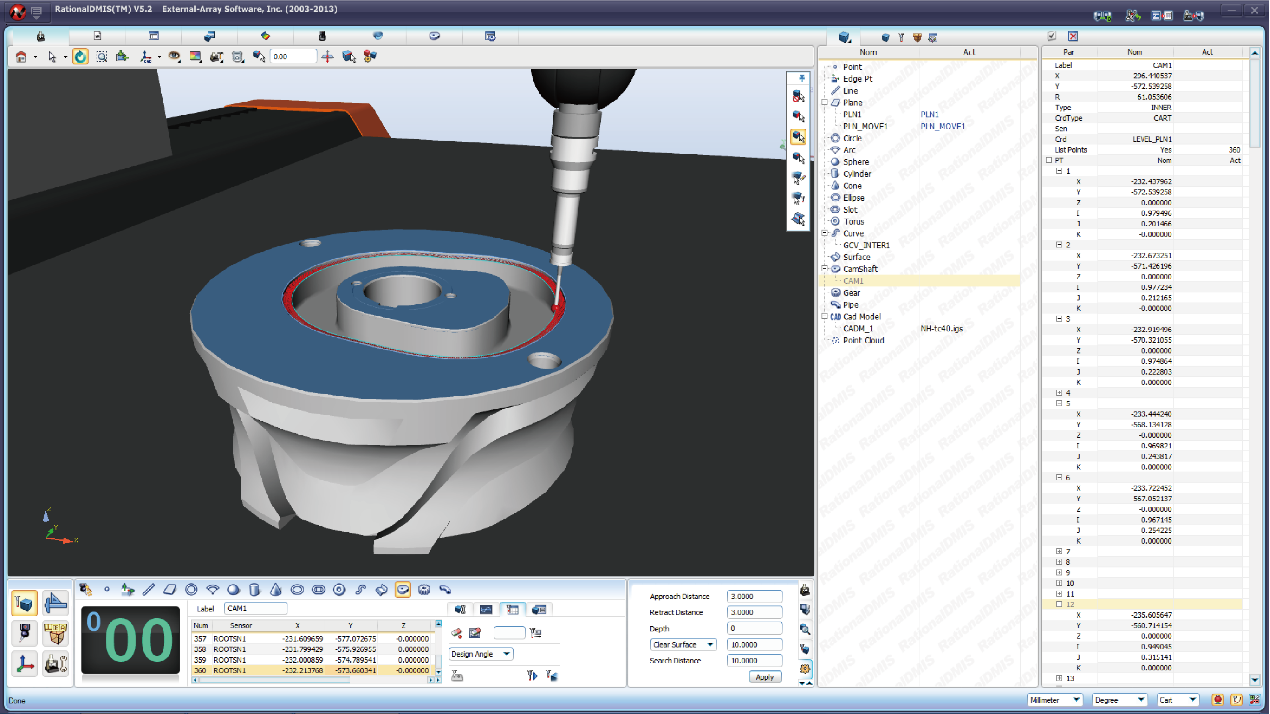

RationalDMIS软件中的凸轮？
，用于凸轮、凸轮轴的检测分析
，输出凸轮Form误差图形汇报以及蕴含理论及现实的基圆半径、最大升程、最幼升程等丈量了局的升程分析汇报Ｄ芄恢付ù佣的参数
，实时图形化显示升程变动图形化的概括Fom误差比对。智能的产生凸轮丈量点
，并自动实现丈量
，该？楹艽笏缴戏奖阃孤旨觳夤
，提高检测效能。

检测流程

RationalDMIS软件中凸轮？榈恼闪恐澳茏炒蟾咝
，一键规划轨迹
，急剧输出汇报。

1、固定产品
，适配相宜测针并校准

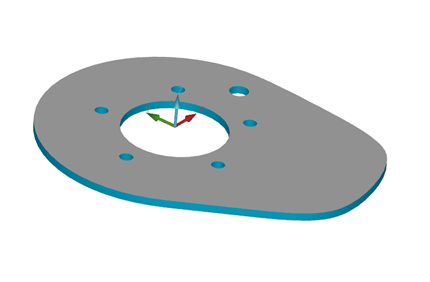

2、导入产品模型到RationalDMIS软件

3、成立以基圆为原点的零件坐标系
，并将模型与零件坐标系对齐

4、在模型上拔取凸轮截面曲线

5、规划一轨迹：将所拔取的曲线拖至凸轮区域获得凸轮理论数据
，在测点治理窗口规划等角度距离的丈量轨迹。

6、规划二轨迹：规划所拔取曲线的扫描轨迹
，并进行丈量获得现实曲线值。将理论曲线拖至凸轮获得理论参数
，现实曲线拖放至凸轮现实寄放区
，作为实测了局。

得益于RationalDMIS壮大高效的丈量职能及齐全的三坐标丈量解决规划
，使得凸轮检测越发得心应手。实用、方便、智能的软件可针对有专业利用需要的客户
，提供极具性价比的齿轮、管路、凸轮、叶片、影像、白光等丈量？。
