若何使用影像丈量仪对齿轮进行精密丈量？

颁发功夫：2022-03-08 14:03:00 作者：三坐标 起源：www.serein.com.cn 浏览：

机械的工作机能、承载能力及使用寿命与幼幼的齿轮的造作精度息息有关，出产过程中必须达到极为精确的尺寸，选取三坐标、影像仪等精密检测设备保障齿轮的品质很有必要。


齿轮的丈量，在三坐标丈量案例中是一个极度典型的案例。但是凭据客户丈量齿根圆，齿顶圆，齿距等尺寸检测需要及采办需要，选用OPTIV ADVANCE通用型影像丈量仪进行光学投影丈量，配置3X光学镜头及专业PC-DMIS vision软件，能更快得出尺寸数据。


OPTIV ADVANCE影像丈量仪选取高不变性固定桥式结构，配置丰硕，是机能不变的3D复合式丈量仪。高速节造系统和精密导轨保险设备的高精度个性。

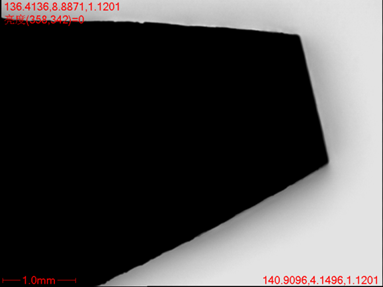

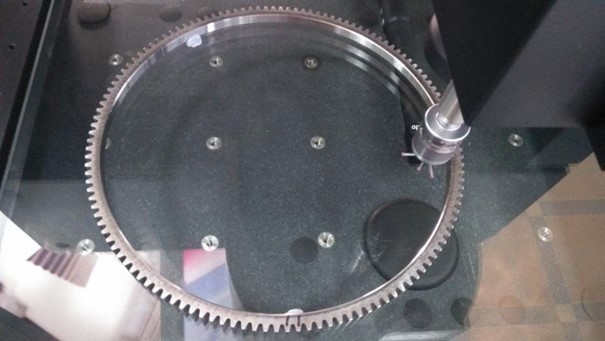

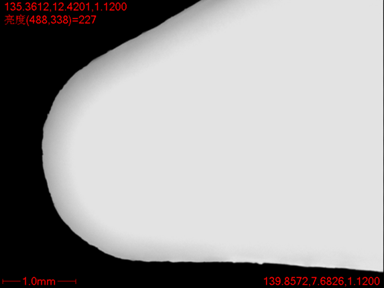

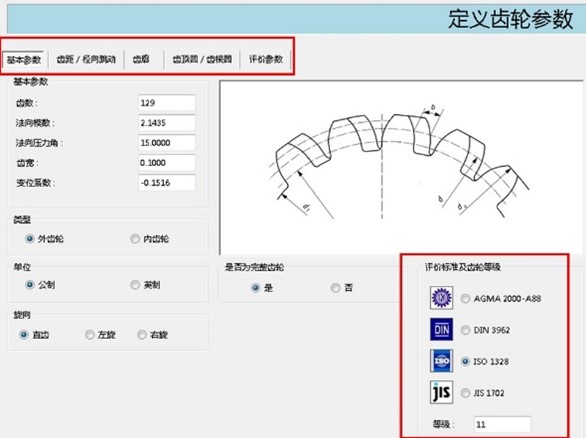

OPTIV ADVANCE影像丈量仪能有效简化产品质检、评估分析等工作，只需单一几步即可实现尺寸丈量。通过将齿轮固定在机械的工作台面上，高分辨率彩色数字相机投影出齿顶和齿根的地位，急剧界说齿轮参数，软件自动推算该公差尺度的公差值并且判断该齿轮的公差值。

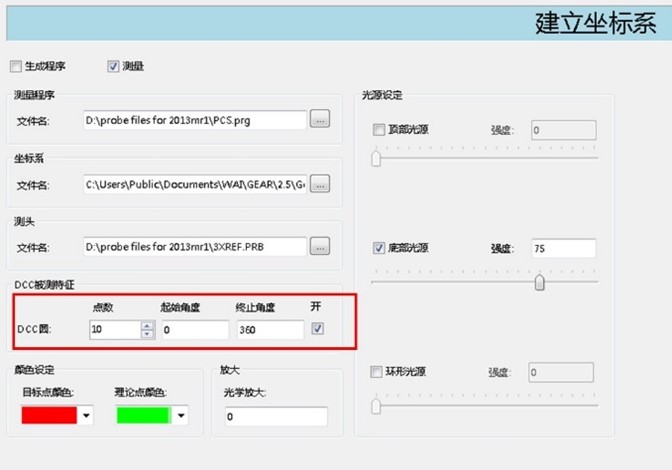

而后成立零件坐标系，利用齿轮的中心内圆和第一个齿的左右两面来成立坐标系，设置好光源和取圆点数，丈量时凭据软件提醒取点丈量。设置好齿轮丈量时的取点密度和光源，开启过滤器，能够有效的过滤毛刺和尘埃等，保障丈量数据的有效性和正确性，丈量齿轮后自动输出图形化汇报。




OPTIV ADVANCE影像丈量仪不仅占有高精度机能，还能满足高效丈量需要，杰出的的实现齿轮丈量工作，同时，OPTIV ADVANCE影像丈量仪也是平板电脑、手机零部件，精密机械加工等多个行业的靠得住丈量同伴。
