三坐标迭代法坐标系的创建法子简介

对于叶片、薄壁片等没有足够通例特点或基准点的工件来说，适合用迭代法建三坐标丈量。

在三坐标丈量中，必要成立坐标系，能力正确进行丈量。除去通例的3-2-1法，成立三坐标的步骤有好多，以对应分歧类型的工件。而这次介绍的，则是适合没有足量通例特点或基准点工件的成立坐标系的步骤。

如果是这五类其中的工件类型，那么在丈量时则必要选择迭代法成立三坐标：工件至少有六个矢量点；三个圆（不在统一条直线上）或球；五个矢量点一个圆；三个矢量点两个圆；三个矢量点一个圆一个圆槽。

迭代法建坐标系道理与通例3-2-1类似，找正使用3个特点（可选多个）确定第一轴向，旋转使用2个特点，找正第二轴向，最后用一个特点找原点。其分歧之处是通过基准点的实测值与理论值的比力来确定精度，因而迭代法必必要罕见；蛘叽噶康睦砺鄣。

以叶片工件为例，使用搭载PC-DMIS的海博论坛hibet三坐标进行丈量，介绍最常用的六个矢量点成立迭代法坐标系：

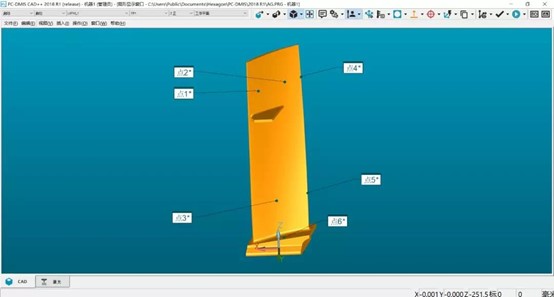

(1) 手动模式下，在数模上取点，至少六个矢量点，尽量依照3-2-1准则使其两两维持尽量大的角度差。

（2）全数执行一遍，依照图示点的挨次逐一执行。

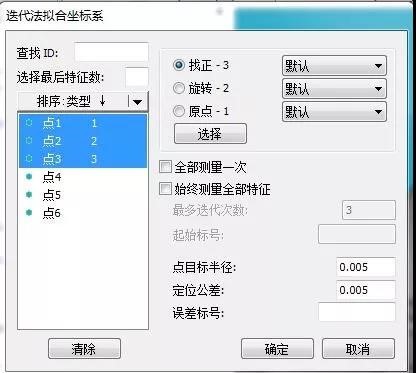

（3）插入-新建-坐标系，选择迭代法，按挨次选择特点（若采点数超过6个，可在找正选项内选择多个基准点）。

（4）选择全数丈量一次特点或者始终丈量全数特点。若选择全数丈量一次，PC-DMIS会领导将测针移动到每个点的安全地位，而后自动将所有特点丈量一遍；若选择始终丈量全数特点，需与最多迭代次数、点指标半径共同使用，直至达到精度要求或次数上限；若达到次数上限还没达到精度要求，软件会给出提醒。点击确定，坐标系成立结束。

迭代法当苦衷项

若参加迭代的特点元素有圆，必须开启样例点，且样例点数量为3。

若选择始终丈量全数特点，并且迭代次数较多时，在手动模式下费时费劲，可选择一种高效能的步骤：手动模式下执行完一遍时，将模式切换为自动，在每个触测点前参与地位合理的安全点，而后再依照步骤（3）执行，丈量机将会自动迭代。

全数丈量一次特点：PC-DMIS将自动运行一遍手动的矢量点。
