在通过三坐标丈量仪进行工件加工尺寸检验时，成立零件坐标系是进行尺寸评价时的基础，成立零件坐标系的步骤有好多，今天我们来介绍一种适合于检验模具成立坐标系的步骤——四面中分法。
四面中分法适合于待检零件状态是方刚正正的，以下图工件为例，三坐标丈量的具体把持步骤如下：
第一步

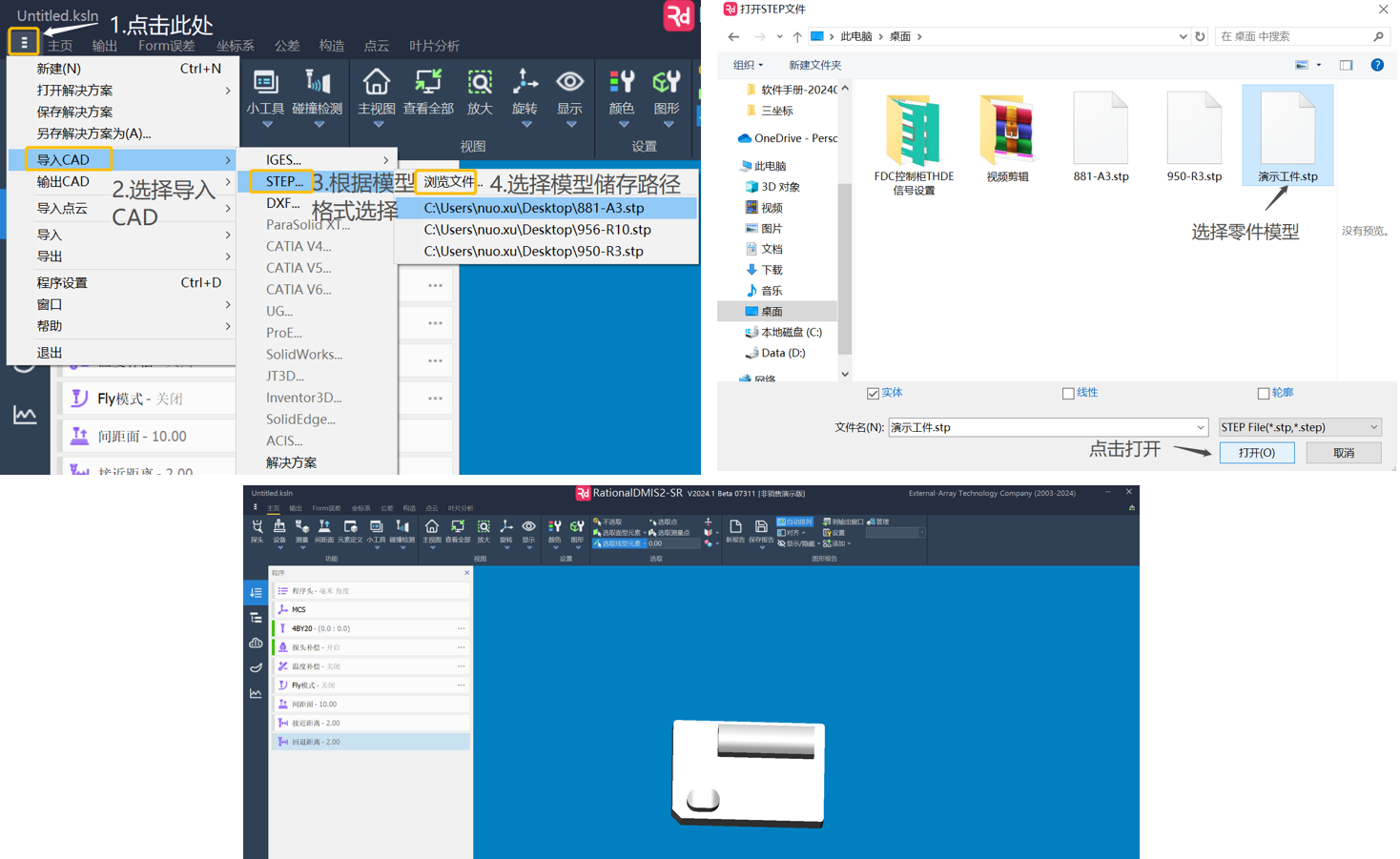

通过软件“导入CAD”职能，将模型导入国产三坐标RationalDMIS2软件软件中，具体操作步骤如下
导入时，凭据零件的体式，选择正确体式的零件，好比上图我们演示的零件体式为STP体式，不正确的体式三坐标RationalDMIS2软件将无法鉴别。
第二步
工件导入软件后，使用快捷键Alt+D进入“元素界说”职能，此刻零件上表表拔取一个平面。
拔取完后点击增长现实，实现平面采集。
第三步

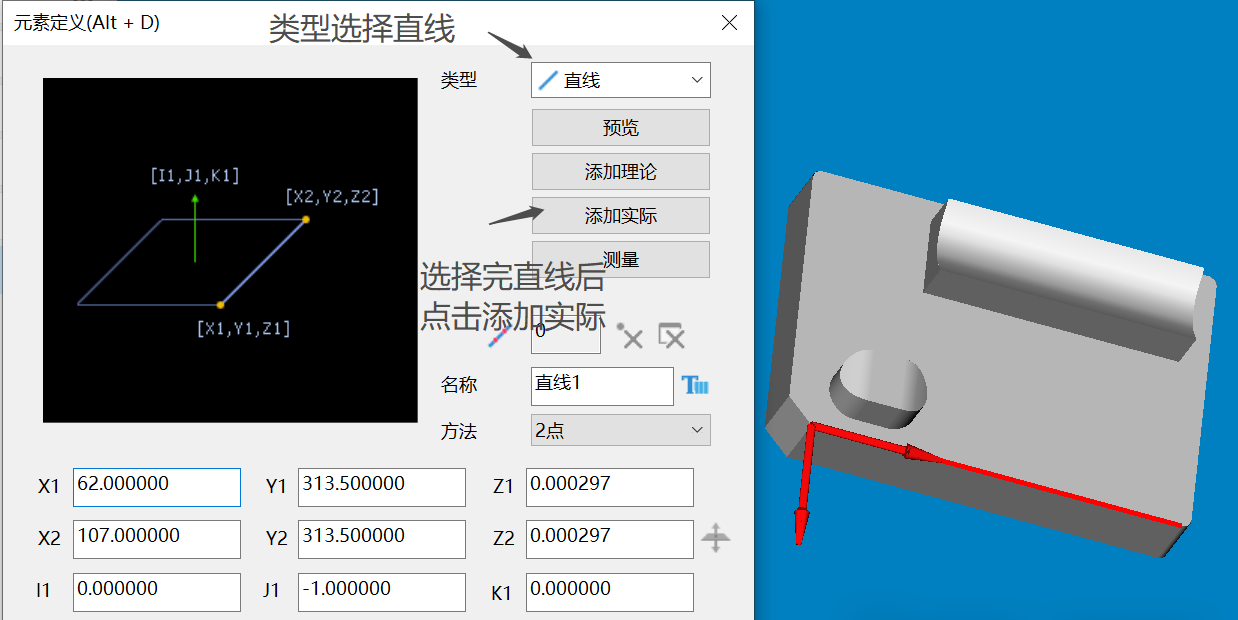

在工件周围使用“元素界说”号令采集四条直线，每界说完一条直线，都重点击顺次增长 现实，直至四条直线都采集完。
最终了局如下图：
第四步
通过下述步骤进入直线机关界面：

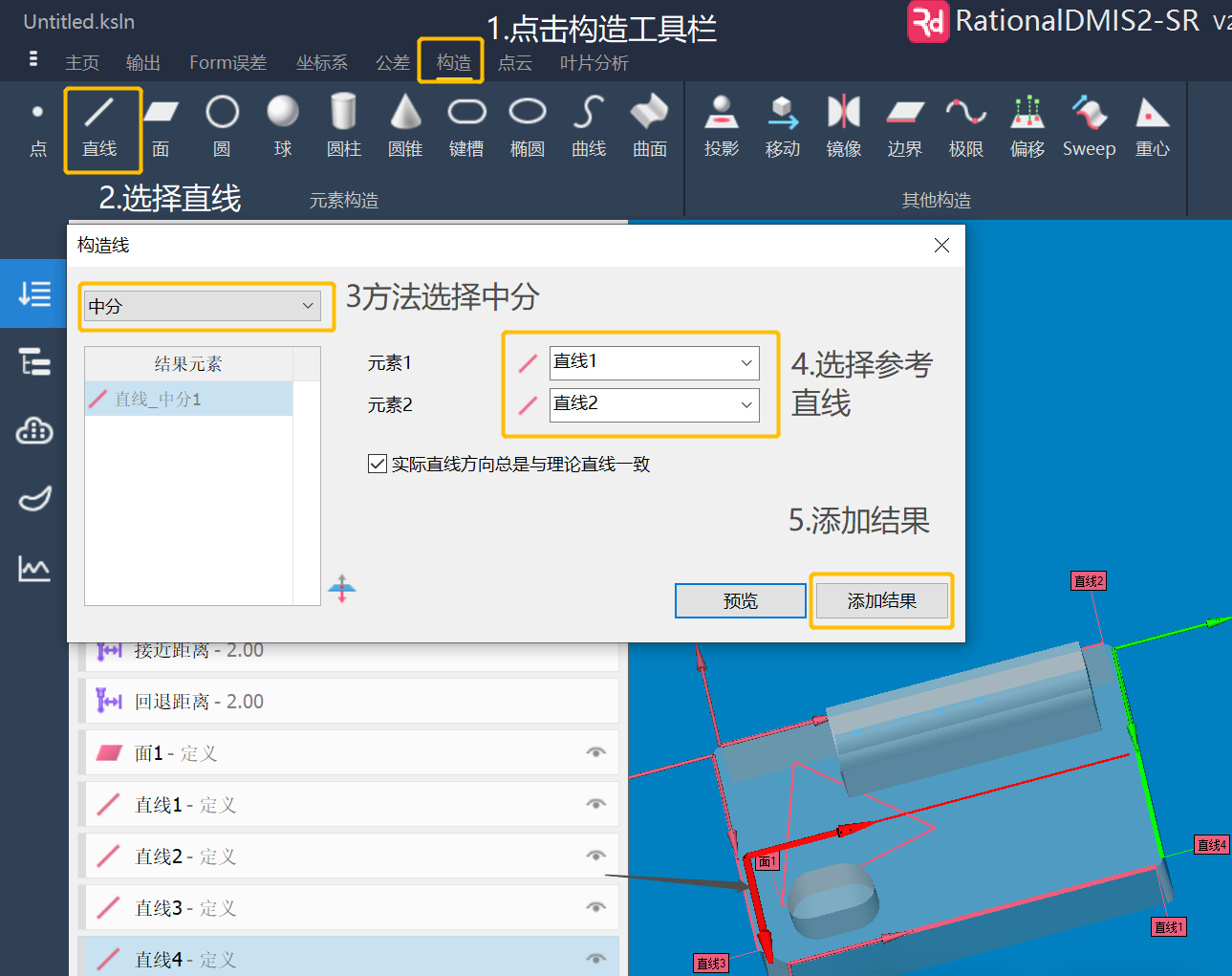

把稳机关中分线时，长边直线为一组，短边直线为一组别离机关，通过一样的步骤机关出来短边中分线，如下图：
第五步
使用机关出来的两条中分线为参考元素，机关出来两条直线的交点，步骤如下图：
第六步
将界说的面以及四条直线，设置为手动丈量。

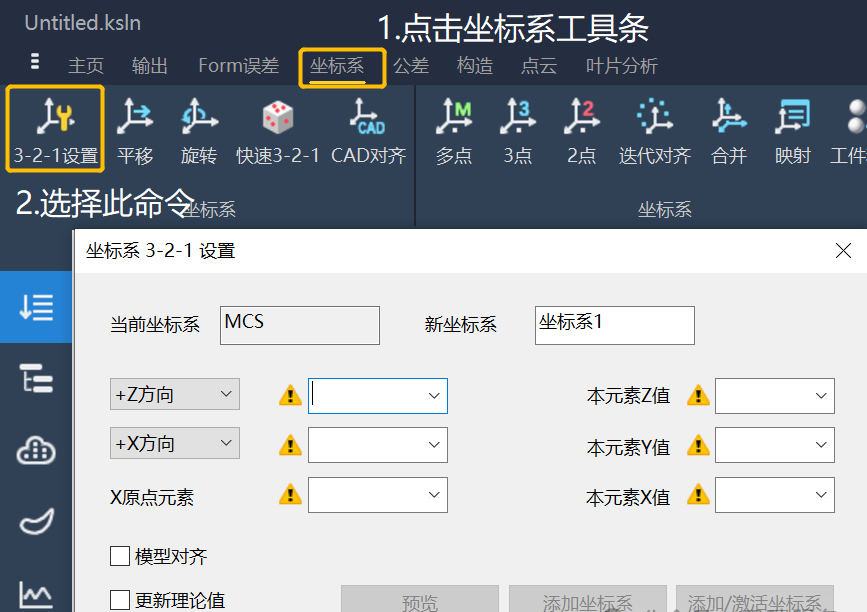

通过下图所示步骤，进入设置坐标系界面：
在坐标系设置界面，通过下图所示选项实现四面中分成立零件坐标系。

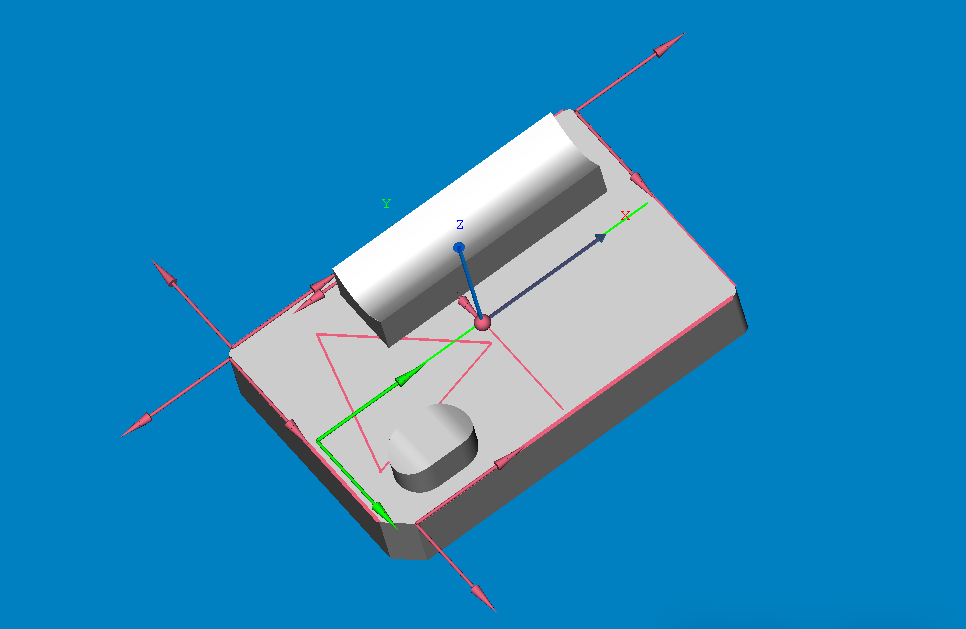

四面中分法成立的坐标系如下图所示：
以上就是关于国产三坐标RationalDMIS2软件四面中分成立零件坐标系的介绍。
