RigelScan宽泛利用于轮胎模具的三维质量检测和3D逆向设计

颁发功夫：2022-08-01 14:08:00 作者：[db:作者] 起源：www.serein.com.cn 浏览：

随着汽车工业的飞速发展，对轮胎的机能要求不休提升，轮胎的结构和斑纹也在不休改进更新中，这些都对轮胎模具提出了更高的要求。因而，轮胎模具的急剧质量检测和逆向设计需要越来越多。

海博论坛·hibet(中国)官方网站

解决规划：

质量检测——用三维扫描仪对轮胎模具进行扫描，而后将扫描数据和CAD模型同时导入Geomagic Control软件，得到3D比力的色差彩图，通过误差分析，对轮胎模具进行精确的质量评估。


逆向设计——对于没有图纸的模具，将其扫描数据导入Geomagic DesignX软件中进行逆向设计，最终得到CAD模型，为现有模具的设计改进提供数据支持，大大缩短新品的开发周期。


使用设备：

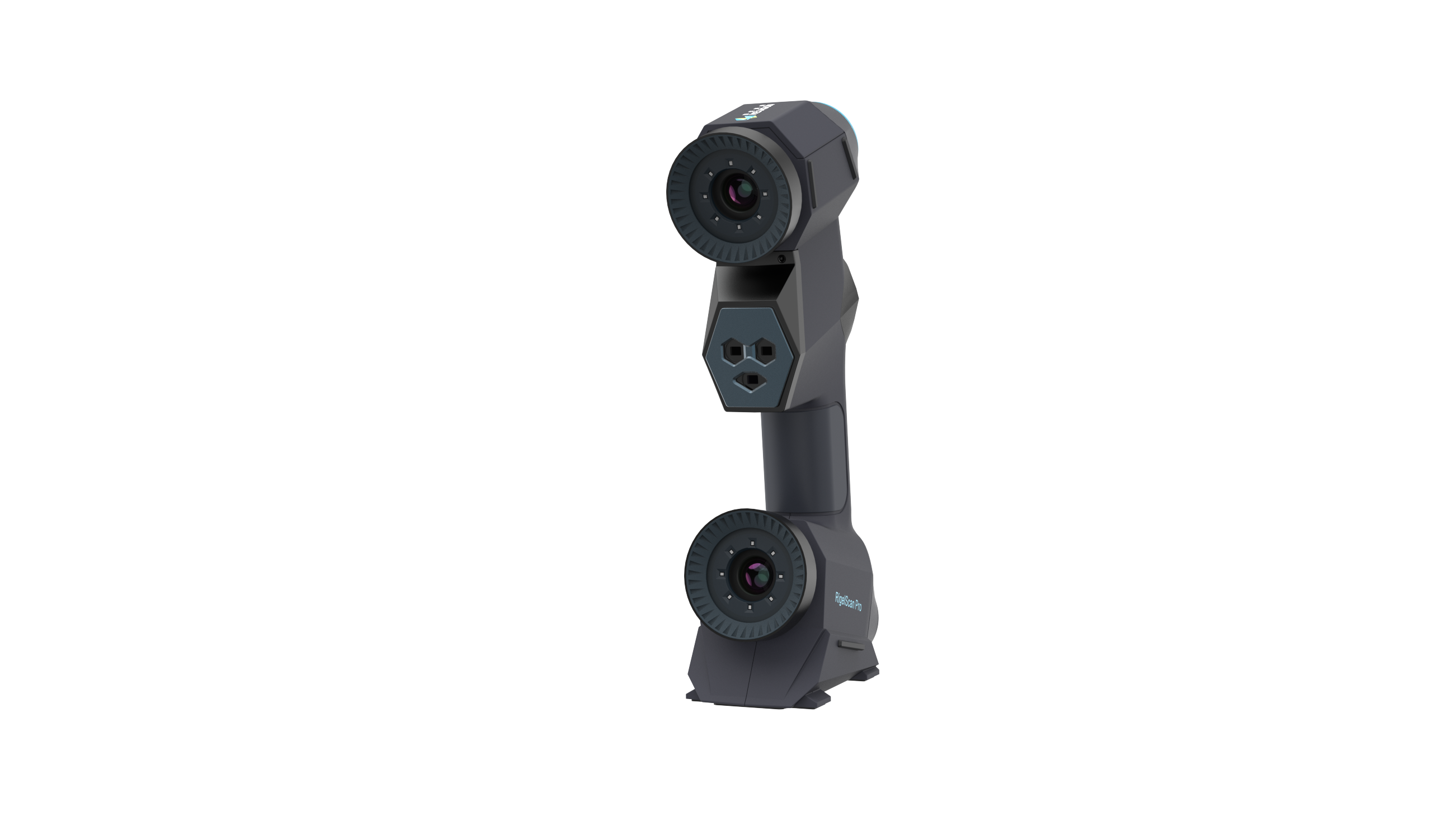

Rigelscan 智能手持式蓝色激光3D扫描仪


HX-RigelScan Pro左前视图.png

海博论坛·hibet(中国)官方网站

▲现场扫描分歧类型的轮胎模具


海博论坛·hibet(中国)官方网站

▲轮胎模具扫描数据：单件扫描时长均匀为10min


海博论坛·hibet(中国)官方网站

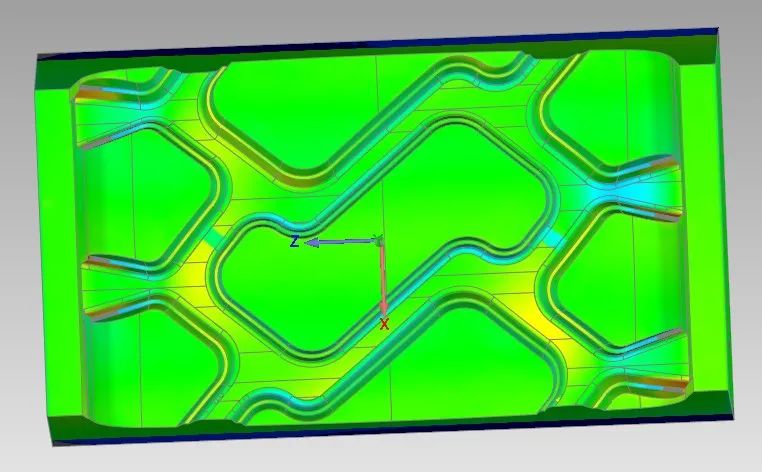

▲3D比力色差彩图


海博论坛·hibet(中国)官方网站

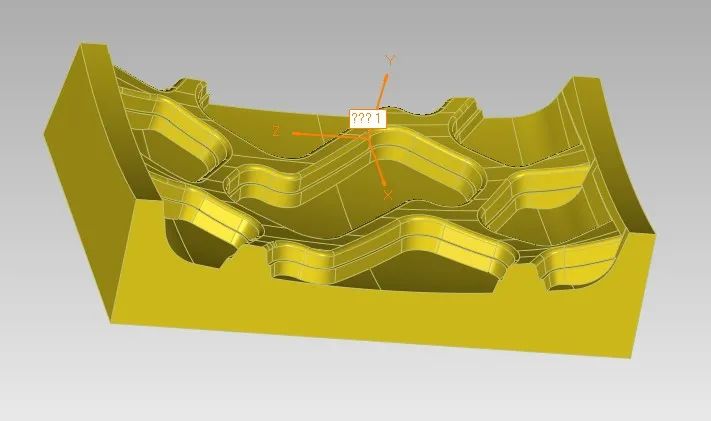

▲逆向设计模具CAD模型
