摩擦片检测案例

颁发功夫：2021-07-29 09:07:12 作者：海博论坛hibet瑕疵检测 起源：www.serein.com.cn 浏览：

摩擦片检测案例-影像丈量仪摩擦片被宽泛利用于机械工程、机械零件和离合器领域，拥有耐磨损、耐侵蚀、高强度、使用寿命长等特点，是保障机械设备安全靠得住工作的沉要物件。


一、检测要求

1、逆向整个工件，得工件图形
2、输出二维图纸并标注尺寸

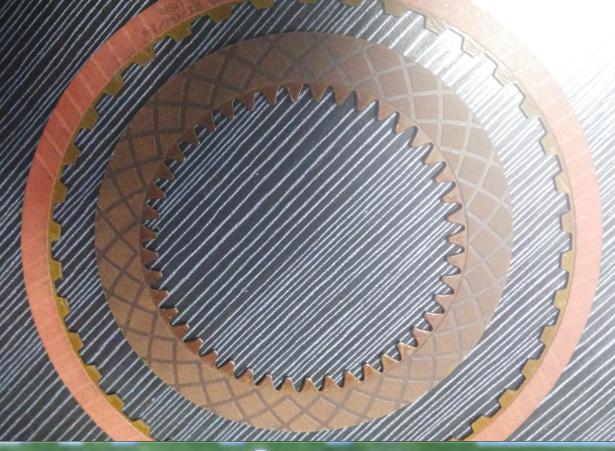

摩擦片检测案例(图1)

摩擦片检测案例(图1)


二、检测规划

1.选择相宜的倍率并使用校对片进行倍率校对
2.通过调整表表光及概括光是工件边缘清澈
3.使用“关合概括扫描”职能选定“肇始”及“方向”点，自动扫描整个概括
4.点击“一键cad”职能，自动输出*.dxf体式的cad文件


三、检测设备：

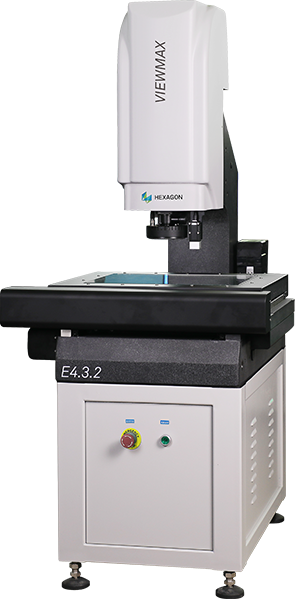

设备重要特点：ViewMaxE系列具备高精度和美满的光学系统配置，搭配自动变焦镜头，满足精密零件和复杂特点尺寸的丈量。软件支持CNC法式沉复编纂和数据刷新。增长LOOP循环职能即可实现阵列职能。


四、工件丈量：

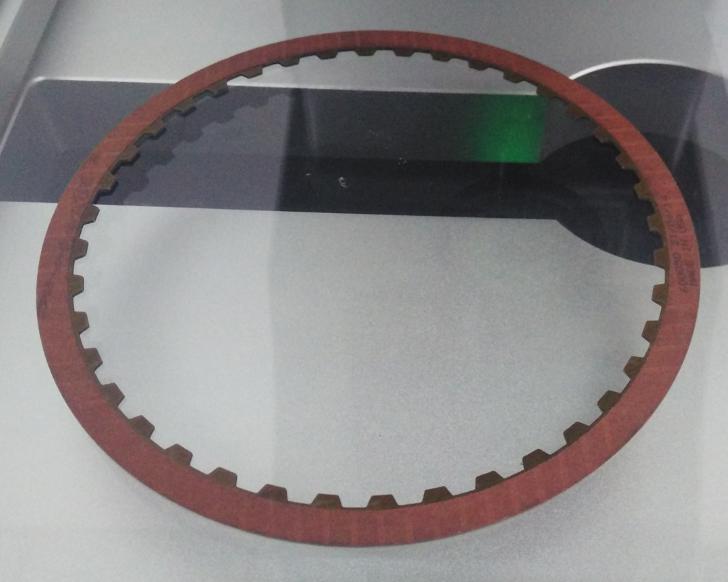

摩擦片检测案例(图4)


五、概括图形：

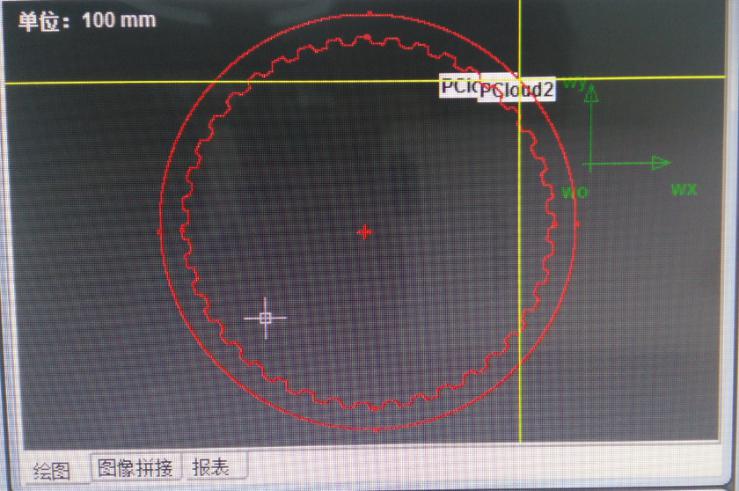

摩擦片检测案例(图5)


六、CAD处置：

摩擦片检测案例(图6)

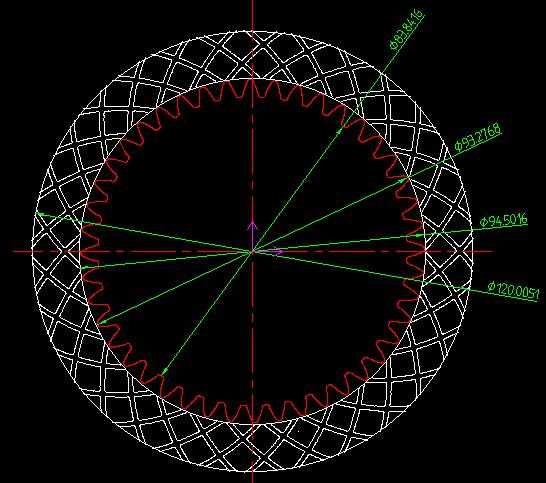

摩擦片检测案例(图7)
