一、工件介绍：

回旋体、多孔工件

二、合用领域：

使用于典型的汽车配件。

三、丈量当苦衷项：

内部台阶尺寸只能通过特殊测针和输入指定理论尺寸能力丈量出来。

四、丈量过程分析：

第一步：工件分析。

1、首先提供工件尺寸图纸。

2、相识到丈量要求的尺寸类型有：直径尺寸、长度尺寸、槽宽、同心度、直线度、平面度。

3、凭据图纸的基准成立坐标系。

第二步：工件装夹。

相识基准和丈量需要后
，就能够进行工件的装夹了；由于工件较幼而状态原因
，必要用

到夹具固定。装夹时把工件固定在夹具上
，使工件开口端朝上垂直搁置。

五、具体丈量步骤：

由于零件的特殊性
，所以要在测针配置时把稳选择：五方向测针中心、50mm测头加长杆、40mm测针加长杆、10mm长

直径为1.5mm测针。

第一步：丈量前筹备

机械回零
，测头校验。把丈量该工件所必要的测头组合都校验一遍（如：TIP1A0B0、TIP2A0B90、TIP2AB-90、TIP2A0B0、TIP2A0B180）
，这样我们在丈量过程中只必要挪用想用的测头组合就行
，无需再校验（若是在中途发

现还必要沉新增长角度
，能够把新增长的角度组合和A0B0一路校验即可
，不必要把其他的也校验）。

注明：由于本例中的机械配置都是自动测头PH10T
，所以我们用的是PH10T测头进行演示丈量的
，使用的是测针中心座
，

接了两支10MM长直径为1.5MM的测针
，测针中心座长度为7MM。

第二步：起头丈量

由于工件的特殊性。观察图纸
，得出工件的基准为开口端端面
，以端面为Z轴的零平面
，通过自动三坐标的优势
，手动输入

距离移动测头达到指定地位进行丈量
，得出所必要的元素。

1、先成立工件定位坐标系
，便于工件批量检测（面-圆-圆）；

2、精建坐标系
，使丈量了局跟正确（面-圆-圆）；

3、编程丈量评价公差时所需元素（具体丈量过程参见解式）；

4、机关特点并进行公差评价；

第三步：输出丈量汇报。PC-DMIS软件的输出汇报有多种大局
，凭据必要输出自己必要的体式：

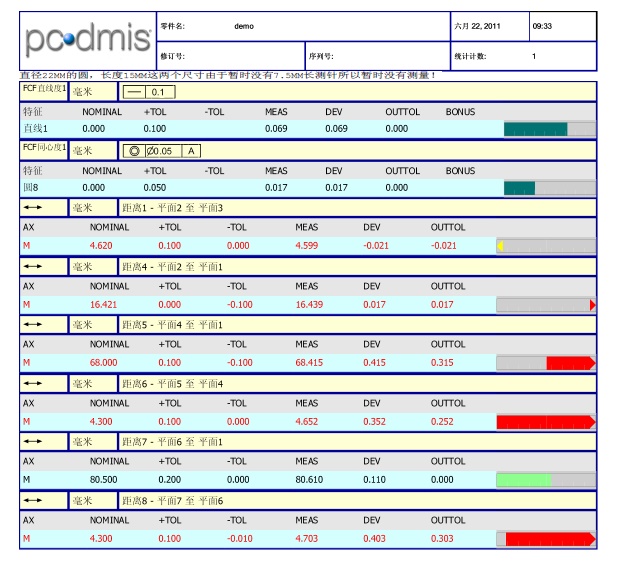

1、纯文本的大局

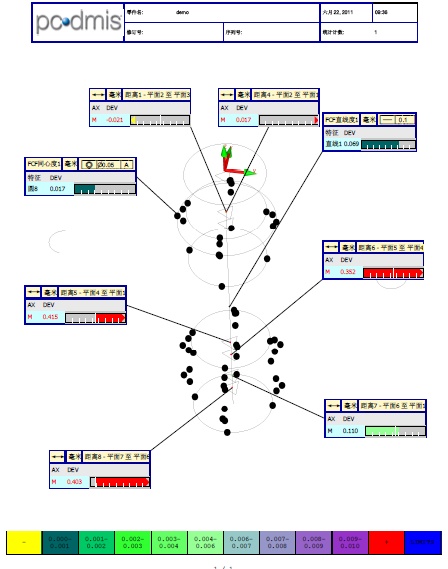

2、图形的大局

3、图片文本的大局

4、其他还能够输出分析汇报、趋向汇报、PPT汇报等。注：分析汇报是对概括公差和状态公差进行分析的。

六、总结

1、丈量工件的关键在于要选择相宜的异性测针
，而后观察图纸特点
，充分阐扬软件定点移动的优势；

2、机关特点职能要求很沉要
，由于工件自身比力特殊
，部门特点没法子一次丈量成功
，必要用到机关能力收到；

3、以上各步骤除了首件必要手动和输入数据编程表
，其他步骤均为设备自动丈量
，沉复精度高（2μm以内）
，效能高
，

操作单一；

七、检测机型、软件、测头配置推荐：

Croma三坐标丈量仪；软件配置：PC-DMIS Premium；测头配置：PH10T
